此文档由黄杰华同学与本人共同研究，本人对此功能实现进行文档总结。

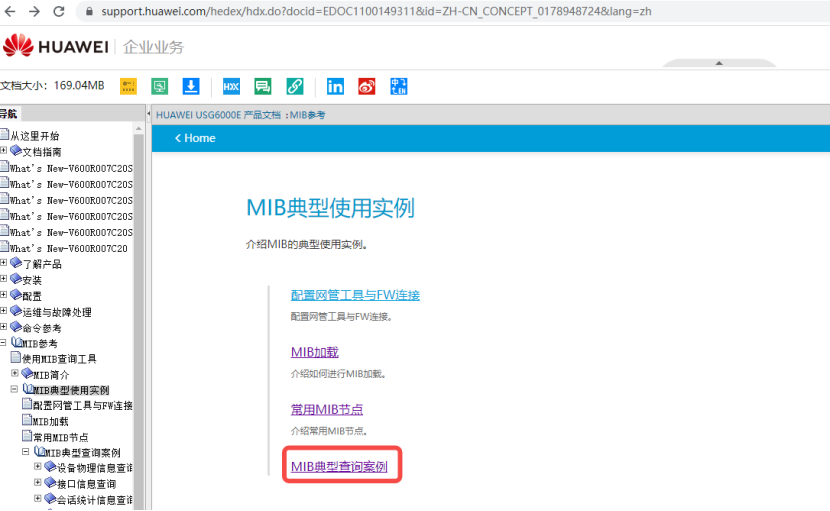

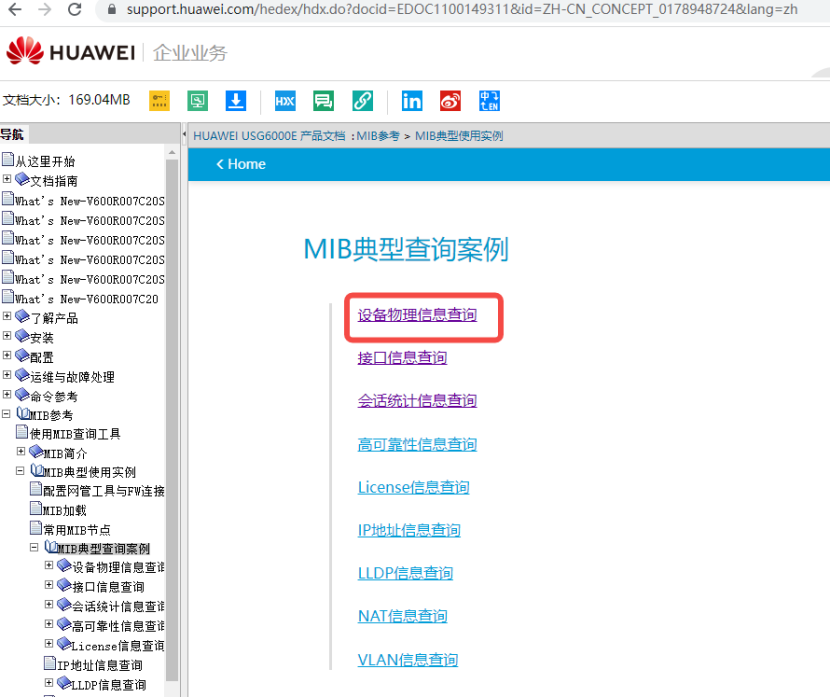

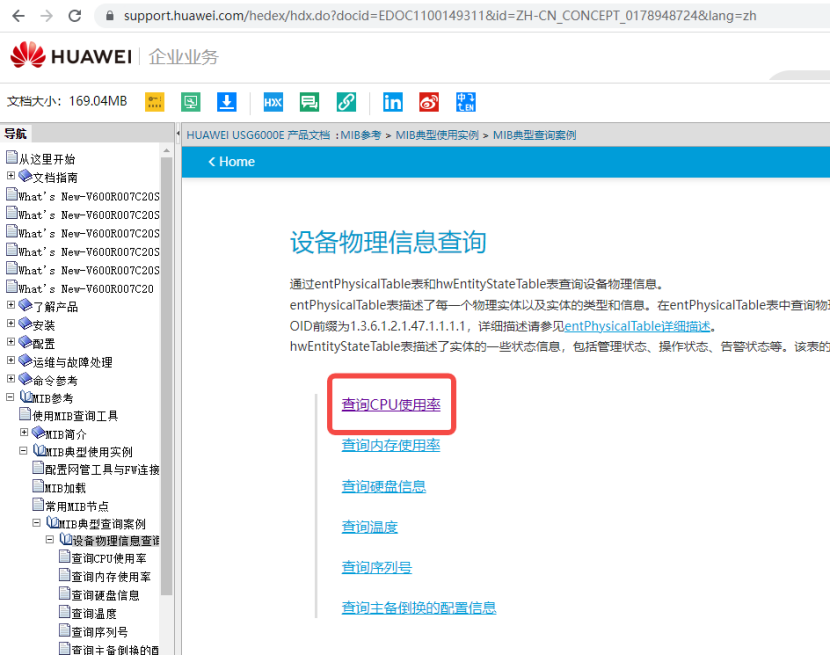

防火墙监控使用SNMP及OID进行监控。华为防火墙需在系统及网络接口中打开SNMP V3及查询OID。（OID查询可使用以下链接【MIB典型使用实例】中例子查找自己所需OID。此案例以华为防火墙为例。

华为防火墙MID查询网站：华为MID查询

防火墙设置

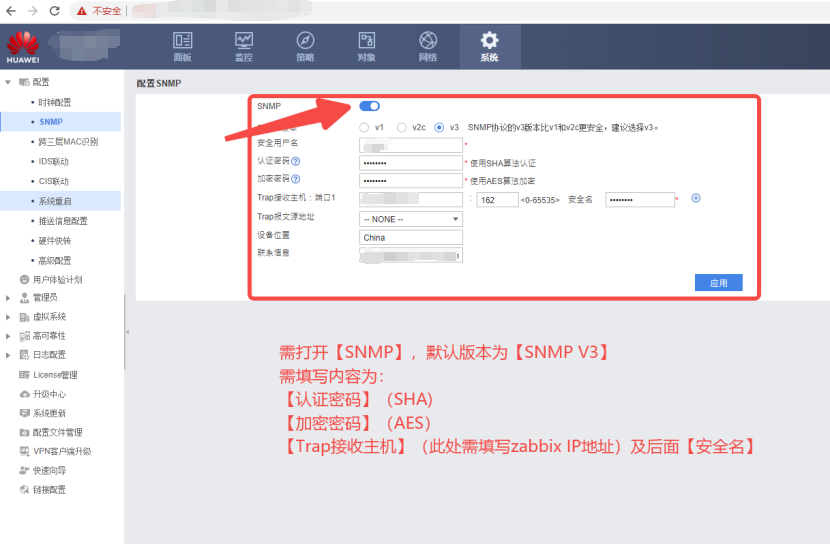

1.进入防火墙点击【系统】，右边选项【配置】，点击【SNMP】，打开【SNMP】，输入【认证密码】，【加密密码】，【Trap接收主机】及【安全名】。（后期zabbix添加防火墙时需使用相关信息验证并登录）

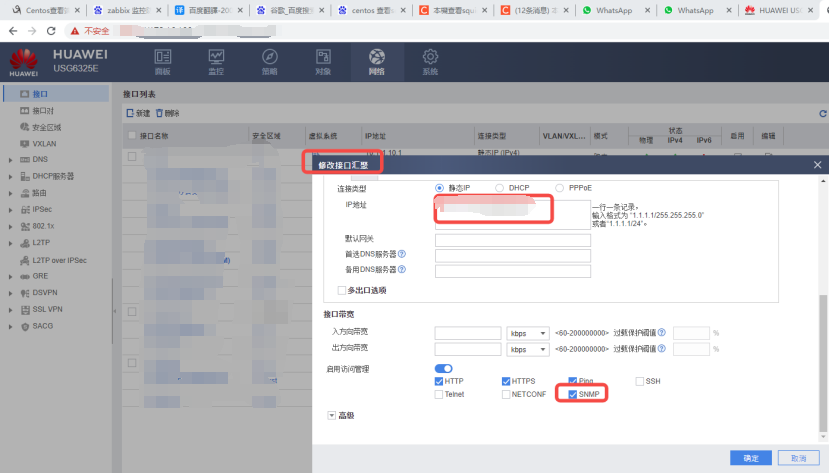

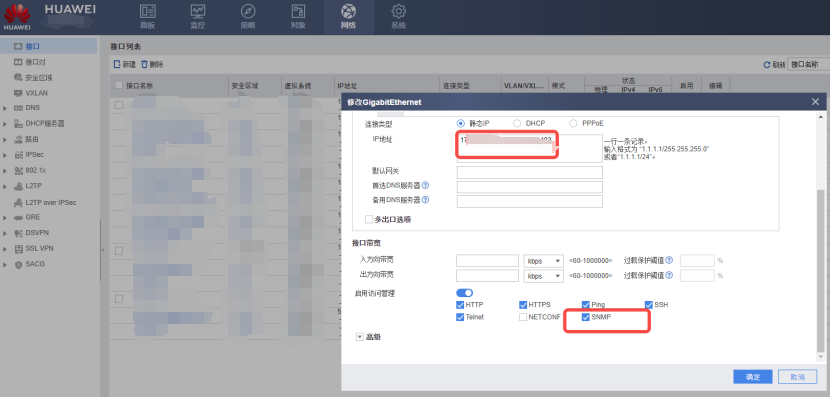

2.选择【网络】，右边选项【接口】，将接口列表中内网接口打开【SNMP】。

Zabbix设置

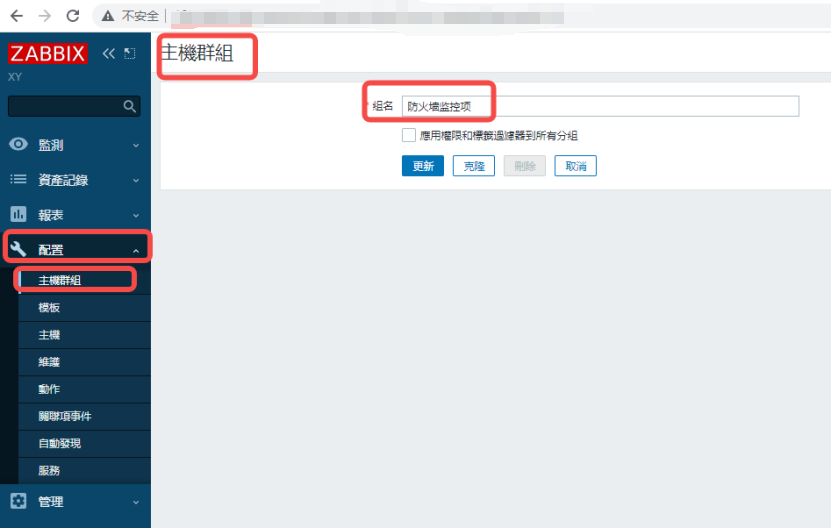

1.添加【主机群组】。

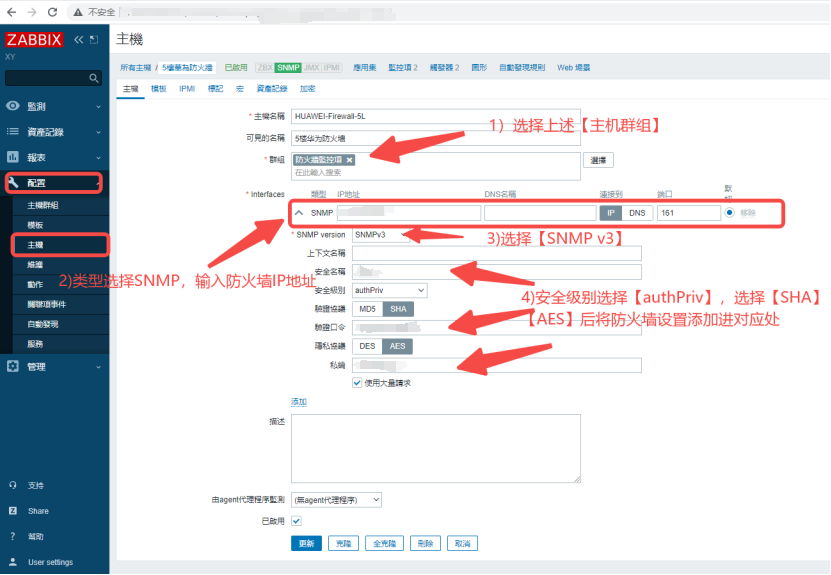

按照图示添加主机。添加主机后在【群组】中添加上述添加【防火墙监控项】，【Interfaces】选择【SNMP】并添加防火墙IP地址，添加完后【SNMP version】选择【SNMPv3】,【安全级别】选择【authPriv】将【认证协议】选择【SHA】，隐私协议选择【AES】后，填写步骤一所填写的信息。

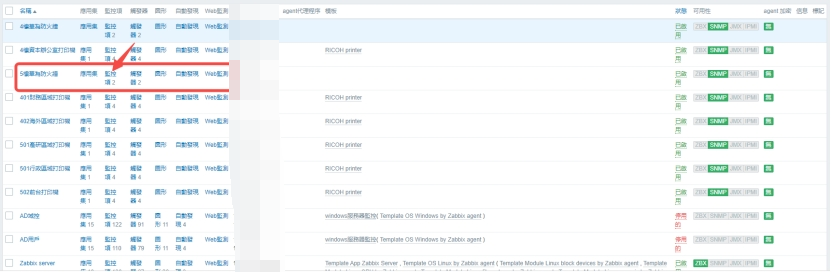

2.添加完毕后可用性默认为灰色，即SNMP为灰色状态。
3.需在zabbix服务器中添加安装使用snmpwalk 工具测试使用snmp 连通华为防火墙

[root@localhost ~]# yum install -y net-snmp net-snmp-utils

4.添加完毕后进行测试。（1.3.6.1.4.1.2011.5.25.31.1.1.1.1.7为华为防火墙内存使用率的OID值此值来自上述【MIB典型使用实例】其中-u 为上面设置用户名，sha -A和AES -X 后面为上面设置的密码，100。00.000.1为防火墙IP）

[root@localhost ~]# snmpwalk -v 3 -u ----- -a sha -A X---------------5.. -x AES -X w-------Y.. -l authPriv 100.00.000.1 1.3.6.1.4.1.2011.5.25.31.1.1.1.1.7

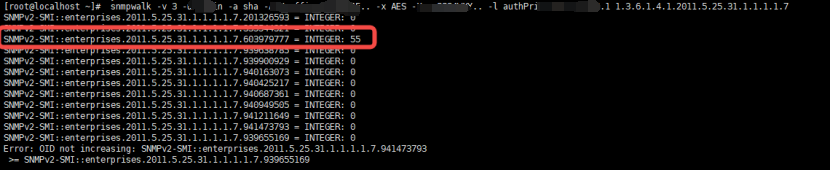

此处有一行后面得数55.即内存使用量为55.此处的OID值为【.2011.5.25.31.1.1.1.1.7.603979777】，所以需要对第一次OID值进行修改。修改为【1.3.6.1.4.1.2011.5.25.31.1.1.1.1.7.603979777】，此时我们得到唯一内存使用量55.此OID需记录，后期需添加进zabbix。
同理可以得到CPU使用率。（OID为1.3.6.1.4.1.2011.5.25.31.1.1.1.1.5.603979777）

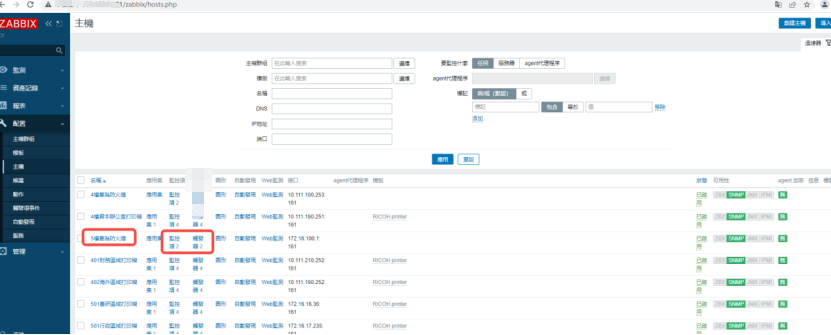

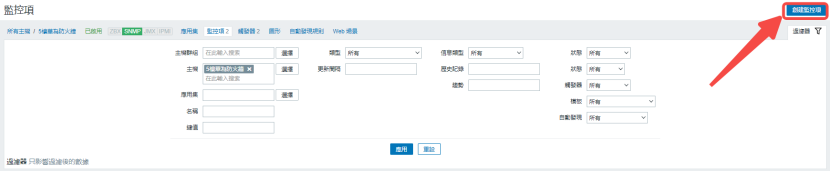

5.出现结果后将主机添加监控项目。

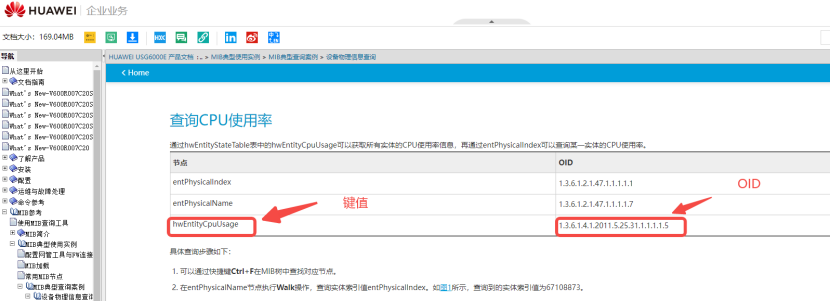

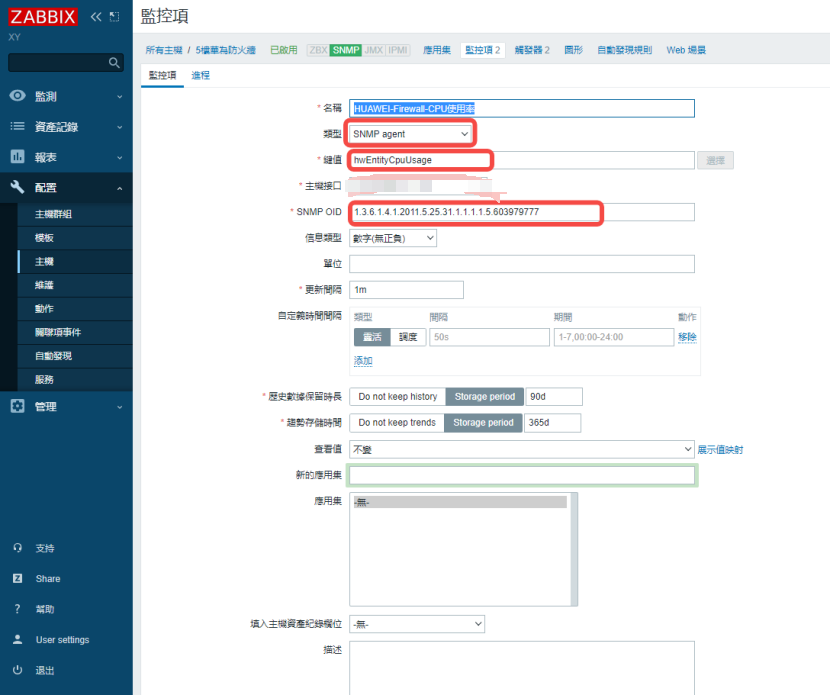

6.监控项类型选择【SNMP agent】,输入键值。键值可从开头链接MIB中可获得。在SNMP OID中添加上述所得关于CPU使用率的OID值。

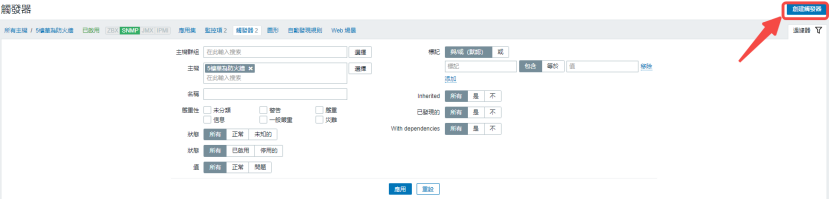

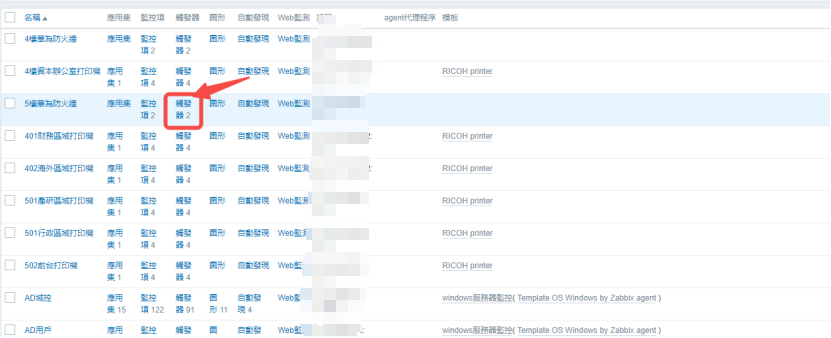

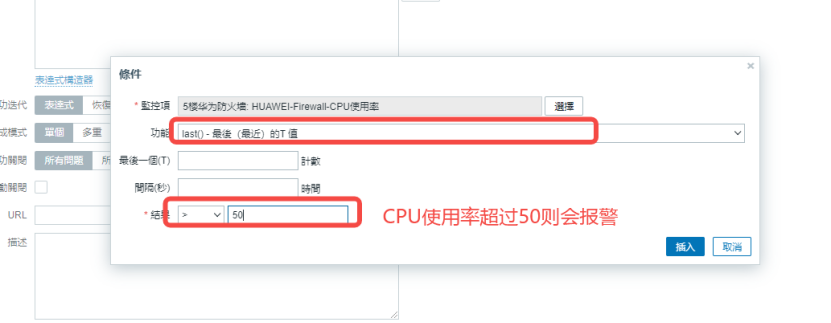

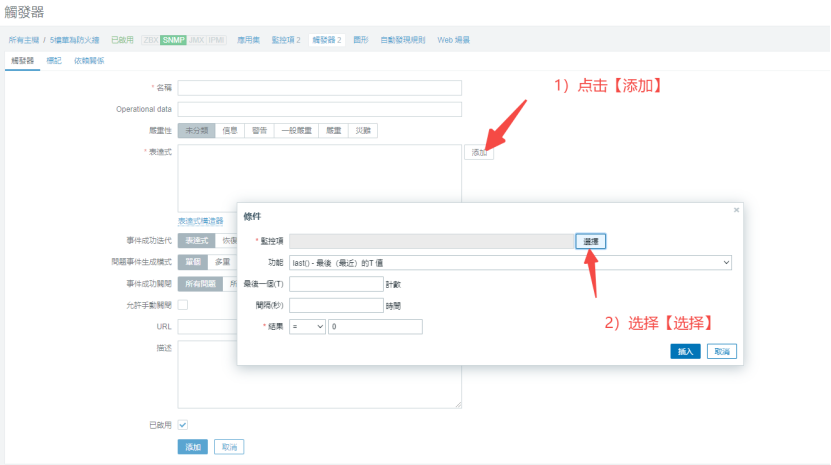

7.添加完毕后添加触发器。
