DHCP使一种用于集中对于用户IP地址进行动态管理和配置的协议。

DHCP采用C/S通信模式，即客户端/服务器模式，协议报文基于UDP的方式进行交互。采用67（DHCP服务器）68（DHCP客户端）两个端口号。

基于接口的DHCP

配置如下：

[R1]DHCP enable
[R1]int g0/0/0
[R1-G 0/0/0]ip address 192.168.1.1 24
[R1-G 0/0/0]dhcp selcet interface  //此时将自动创建一个ip pool。后续自动获取的IP地址为192.168.1.x /24
[R1-G 0/0/0]dhcp server dns-list 192.168.1.66
[R1] display ip pool inferface g 0/0/0   //查看接口下的ip pool 的状态

如果对端客户端为路由器，则需在对端中配置

[R2]DHCP dhcp enable
[R2-g 0/0/0]ip address dhcppalloc

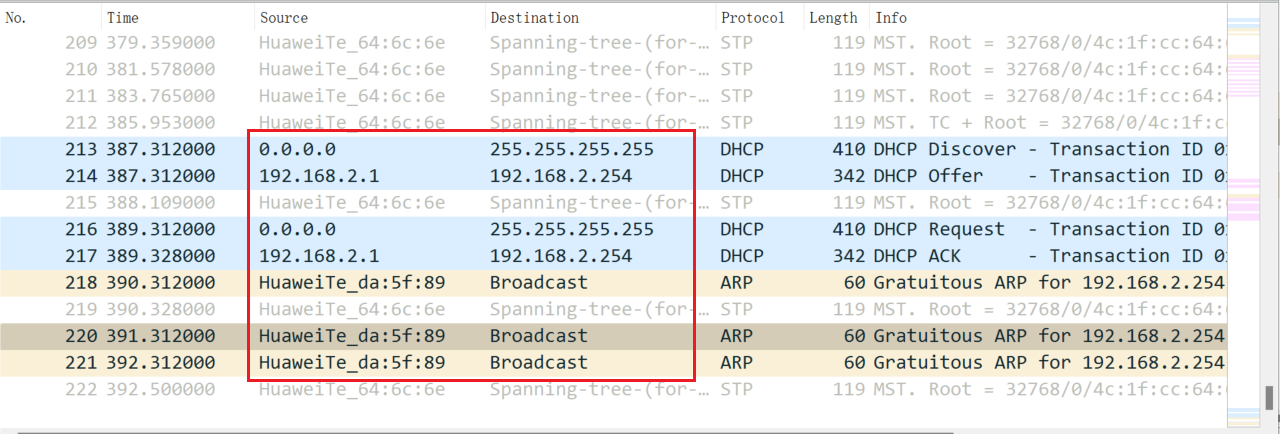

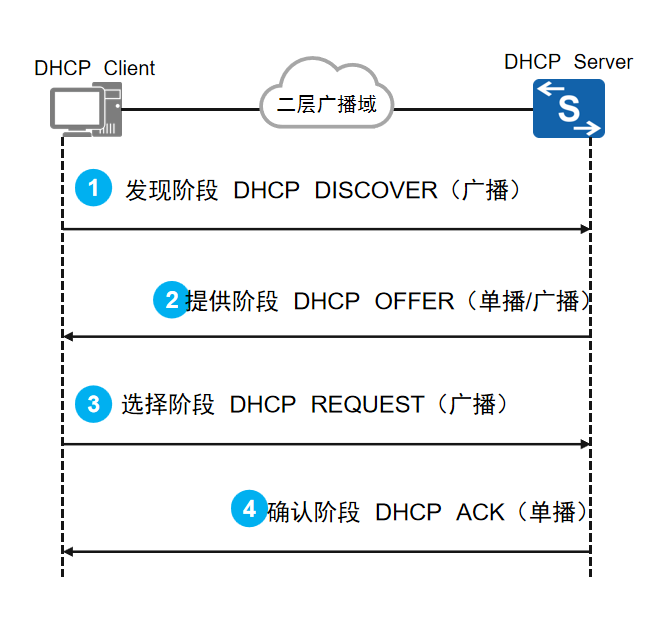

DHCP-DORA报文

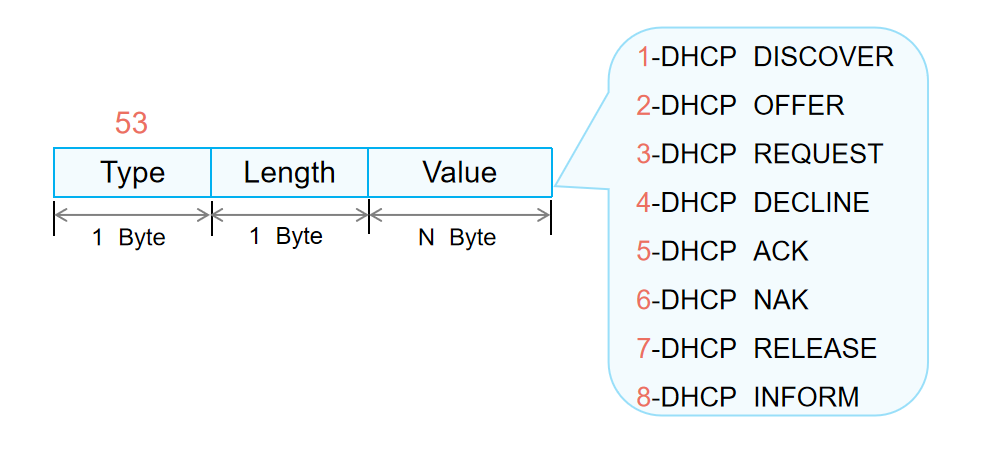

DHCP报文通过Options选项中的Type=53来表示DHCP的报文类型。如下图所示，当Type=53，Length=1，Value取值从01到08分别表示不同的DHCP报文类型。

1）discovery：发现--客户端--广播方式用来发现DHCP服务器。（源IP：0.0.0.0 目标IP：255.255.255.255）
2）offer：提供--服务端--单播方式提供客户端IP、掩码、网关及DNS等信息（源IP：DHCP服务器IP地址 目标IP：分配的IP地址）
3）request：请求--客户端--广播方式用来选择某个DHCP服务器提供的参数（假如有多个DHCP服务器，则会采用先到先得的机制，同时另一台DHCP服务器回收本要发送的IP地址）（源IP：0.0.0.0 目标IP：255.255.255.255）
4）ack：发现--服务端--单播方式确认DHCP正式分配给该客户端。（源IP：DHCP服务器IP地址 目标：分配的IP地址）

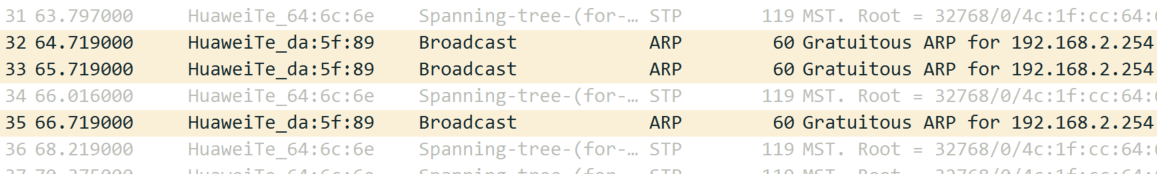

最后发送三个免费ARP，源IP和目标IP地址都是DHCP分配的IP地址，如果正常通过，则获取该IP地址。

除此之外还有四种报文：
5）release：释放--当客户端找不到DHCP服务端时且当租约时期到后将会释放；

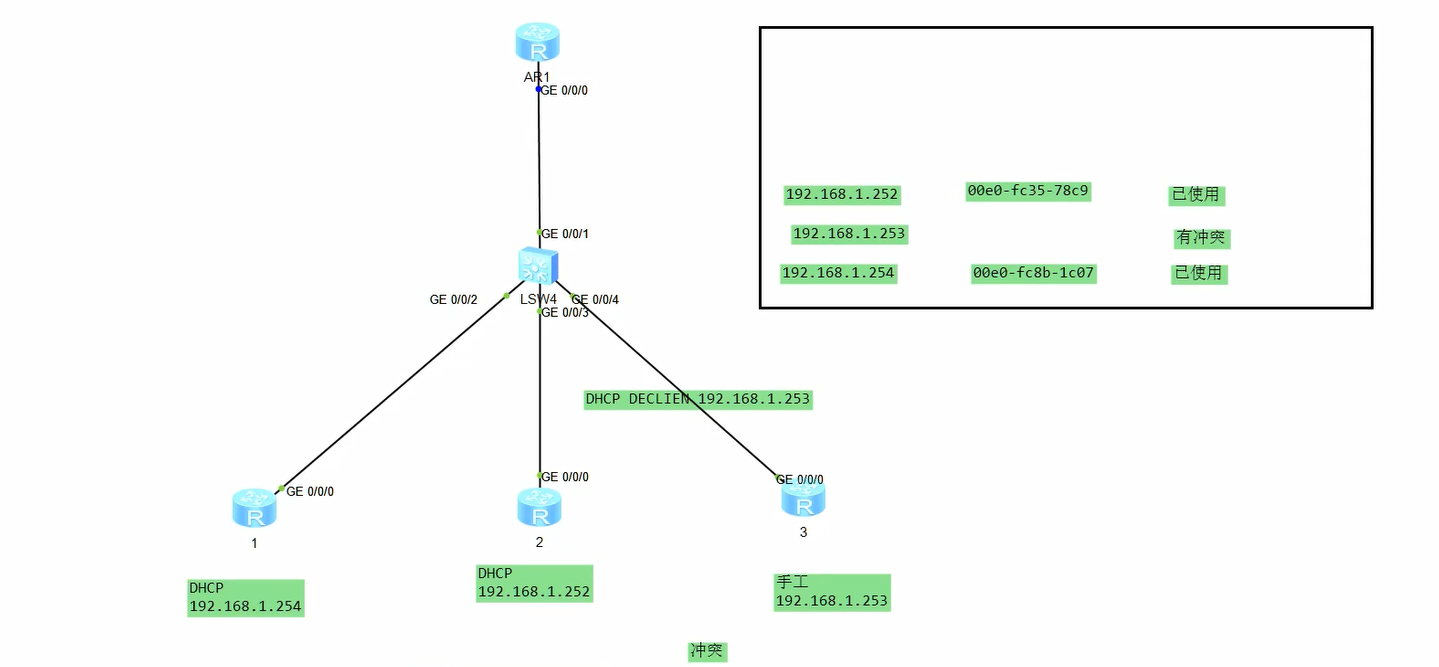

6）declien:减少--检测是否IP地址是否冲突，当获取IP地址并发送免费ARP时，有设备回应此ARP时，则会declien，告知DHCP服务器有冲突。告知后则将重新discovery-offer-request-ack，获取新的IP并重新发送免费ARP指导获取无冲突的IP地址为止
7）nak:拒绝--服务器对客户端DHCP request 消息拒绝响应；
8）inform：DHCP客户端获取IP地址后，如果需要需要向DHCP获取更为详细的配置信息网关地址、DNS服务器地址，则向DHCP服务器发送DHCP inform请求消息。

拓扑如下所示：

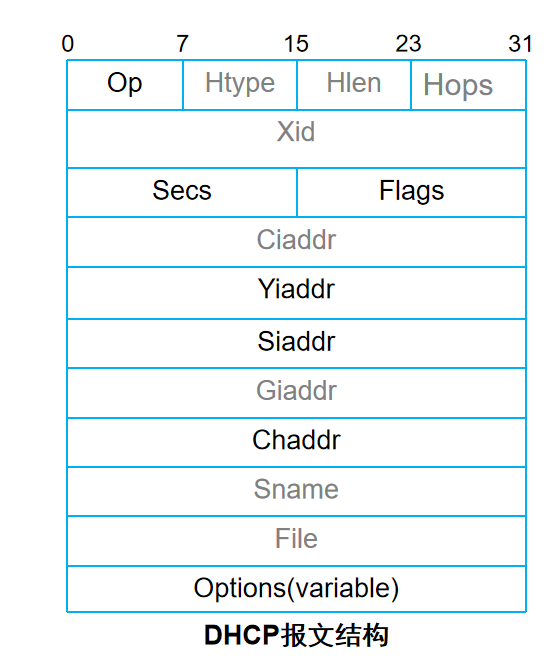

DHCP报文结构

Op（op code)：表示报文的类型，取值为1或2，含义如下：
1：客户端请求报。
2：服务器响应报文。
Secs（seconds）：由客户端填充，表示从客户端开始获得IP地址或IP地址续借后所使用了的秒数，缺省值为3600s。
Flags：客户端请求服务器发送响应报文的形式，只有最高位有意义，其余15位置0。最高位为0时请求发送单播响应，最高位为1时请求发送广播响应。
Yiaddr（your client ip address）：表示服务器分配给客户端的IP地址。当服务器进行DHCP响应时，将分配给客户端的IP地址填入此字段。
Siaddr（server ip address）：DHCP服务器的IP地址。
Chaddr（client hardware address）：客户端的MAC地址。
Options：DHCP通过此字段包含了服务器分配给终端的配置信息。

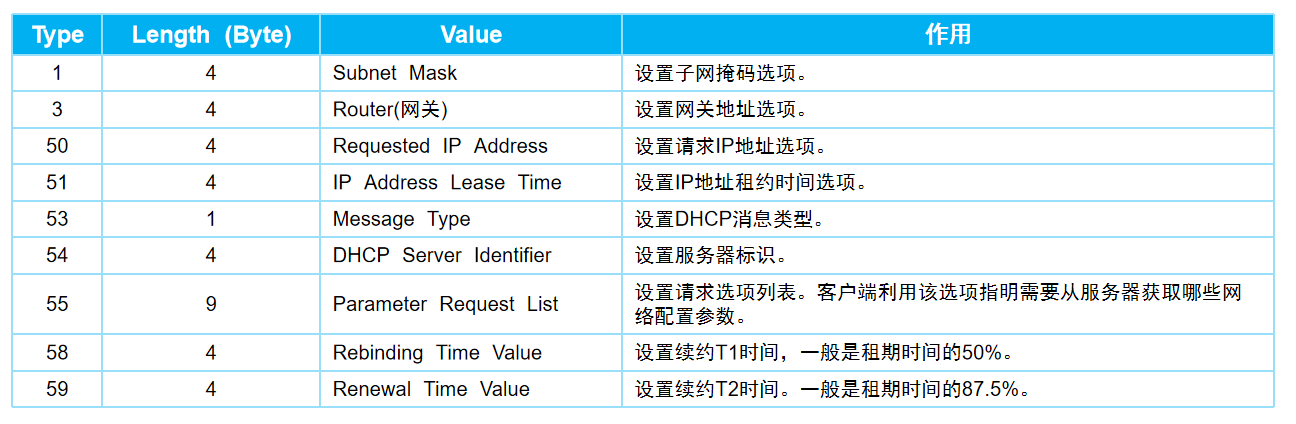

Options预定义选项字段介绍
Options字段由Type、Length和Value三部分组成。其中Type字段取值范围1~255。除了标准协议中规定的字段选项外，还有部分选项内容没有统一规定，统称为用户自定义选项，例如Option 82和Option 43。Option 82称为中继代理信息选项。Option 43称为厂商特定信息选项。

DHCP租约时间

对于DHCP来说，任何IP地址均是租出去的，并不是永久分配。在DHCP中，被称之为“租约时间”。华为设备默认租约时间为1天（86400s）可通过命令进行修改

命令

[R1]DHCP enable
[R1]int g0/0/0
[R1-G 0/0/0]ip address 192.168.1.1 24
[R1-G 0/0/0]dhcp selcet interface
[R1-G 0/0/0]dhcp server dns-list 192.168.1.66
[R1-G 0/0/0]dhcp server lease day 0 hour 0 min 1  //设置IP租期为0天0小时1分钟

DHCP地址续租

DHCP客户端根据IP地址的剩余租期不同而产生不同形式的租约续租请求：Time 1和 Time 2;
1）Time 1：当租期达到50%时，DHCP客户端会自动以单播形式发送DHCP request 报文，请求更新DHCP租期，如果收到DHCP服务器回应的DHCP ACK报文，则租期更新成功；

2）Time 2:当租期达到87.5%切未收到DHCP服务器的应答时，DHCP客户端会自动以广播形式发送DHCP request 报文，请求更新IP地址租期，如果DHCP服务器回应DHCP ACK报文，则租期更新成功；

3）如果租期时间到时没有收到服务器回应，客户端停止使用此IP地址并释放（DHCP release），重新发送DHCP discovery报文，请求新的IP地址。

DHCP客户端重用曾经使用过的地址

DHCP客户端非首次接入网络时，可以重用曾经使用过的地址。例如，网络中的主机作为DHCP客户端，在关机再开机的过程中，需要重新获取相关网络参数，则可以请求分配曾经使用过的IP地址。

1）客户端广播发送包含前一次分配的IP地址的DHCP REQUEST报文，报文中的Option 50（请求的IP地址选项）字段填入曾经使用过的IP地址。

2）DHCP服务器收到DHCP REQUEST报文后，根据DHCP REQUEST报文中携带的MAC地址来查找有没有相应的租约记录。如果有则返回DHCP ACK报文，通知DHCP客户端可以继续使用这个IP地址，如果没有租约记录，则不响应。重新寻找空闲的IP地址。

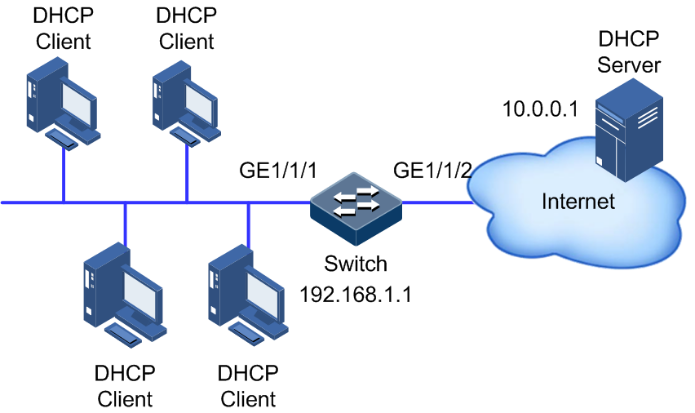

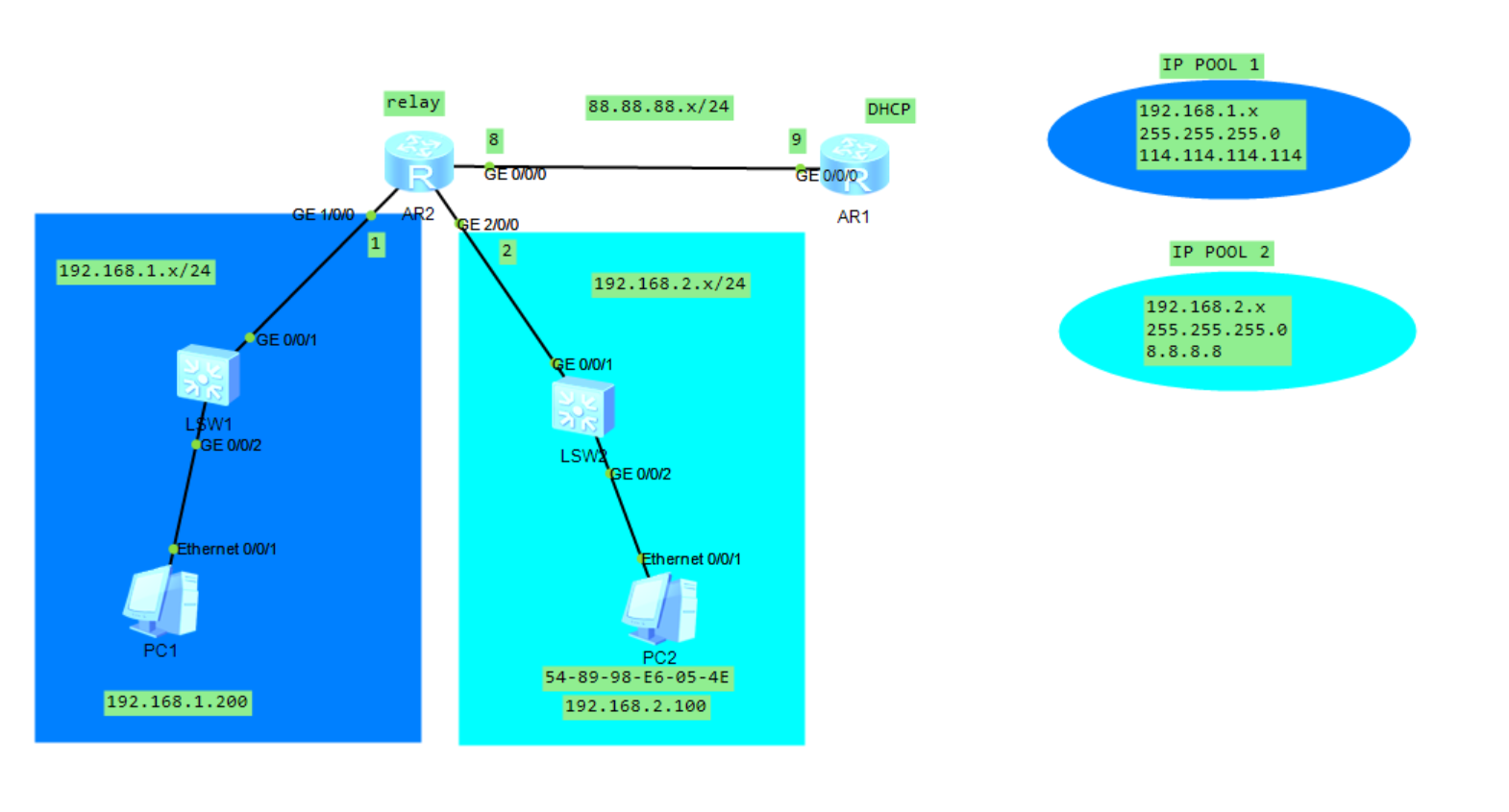

DHCP中继

DHCP客户端和服务端有可能不在同一网段，那么客户端发出的discovery 发现（广播）服务端收不到，所以需要将这个广播包变成单播包，这就是中继的作用。

PS：中继还在中继的路由器接口中配置，192.168.1.1中继过来的就会找到对应的1.1的地址池，192.168.2.1中继过来的就会找到对应2.1的地址池！在DHCP路由器中，重中之重是配置默认路由！

以下实验除中继之外，在ip pool 1中配置了地址排除，ip pool 2 中配置了mac地址绑定。

配置如下：

DHCP路由器配置

<Huawei>sys
[Huawei]sys dhcp
[dhcp]int g0/0/0
[dhcp-GigabitEthernet0/0/0]ip add 88.88.88.9 24
[dhcp-GigabitEthernet0/0/0]quit
[dhcp]dhcp enable
[dhcp]ip pool 1
[dhcp-ip-pool-1]network 192.168.1.0 mask 24
[dhcp-ip-pool-1]gateway-list 192.168.1.1
[dhcp-ip-pool-1]dns 114.114.114.114
[dhcp-ip-pool-1]excluded-ip-address 192.168.1.201 192.168.1.254
[dhcp-ip-pool-1]quit
[dhcp]ip pool 2
[dhcp-ip-pool-2]network 192.168.2.0 mask 24
[dhcp-ip-pool-2]gateway-list 192.168.2.1
[dhcp-ip-pool-2]dns 8.8.8.8
[dhcp-ip-pool-2]static-bind  ip-address 192.168.2.100 mac-address 5489-98e6-054e
[dhcp-ip-pool-2]quit
[dhcp]int g0/0/0
[dhcp-GigabitEthernet0/0/0]dhcp select global
[dhcp-GigabitEthernet0/0/0]
[dhcp-GigabitEthernet0/0/0]quit
[dhcp]ip route-static 0.0.0.0 0.0.0.0 88.88.88.8

relay路由器配置

<Huawei>SYS
[Huawei]sys relay
[relay]int g0/0/0
[relay-GigabitEthernet0/0/0]ip add 88.88.88.8 24
[relay]dhcp enable
[relay]int g1/0/0
[relay-GigabitEthernet1/0/0]ip add 192.168.1.1 24
[relay-GigabitEthernet1/0/0]int g2/0/0
[relay-GigabitEthernet2/0/0]ip add 192.168.2.1 24
[relay-GigabitEthernet2/0/0]quit
[relay]int g1/0/0
[relay-GigabitEthernet1/0/0]dhcp select relay
[relay-GigabitEthernet1/0/0]dhcp relay server-ip 88.88.88.9
[relay-GigabitEthernet1/0/0]quit
[relay]int g2/0/0
[relay-GigabitEthernet2/0/0]dhcp select relay
[relay-GigabitEthernet2/0/0]dhcp relay server-ip 88.88.88.9
[relay-GigabitEthernet2/0/0]quit

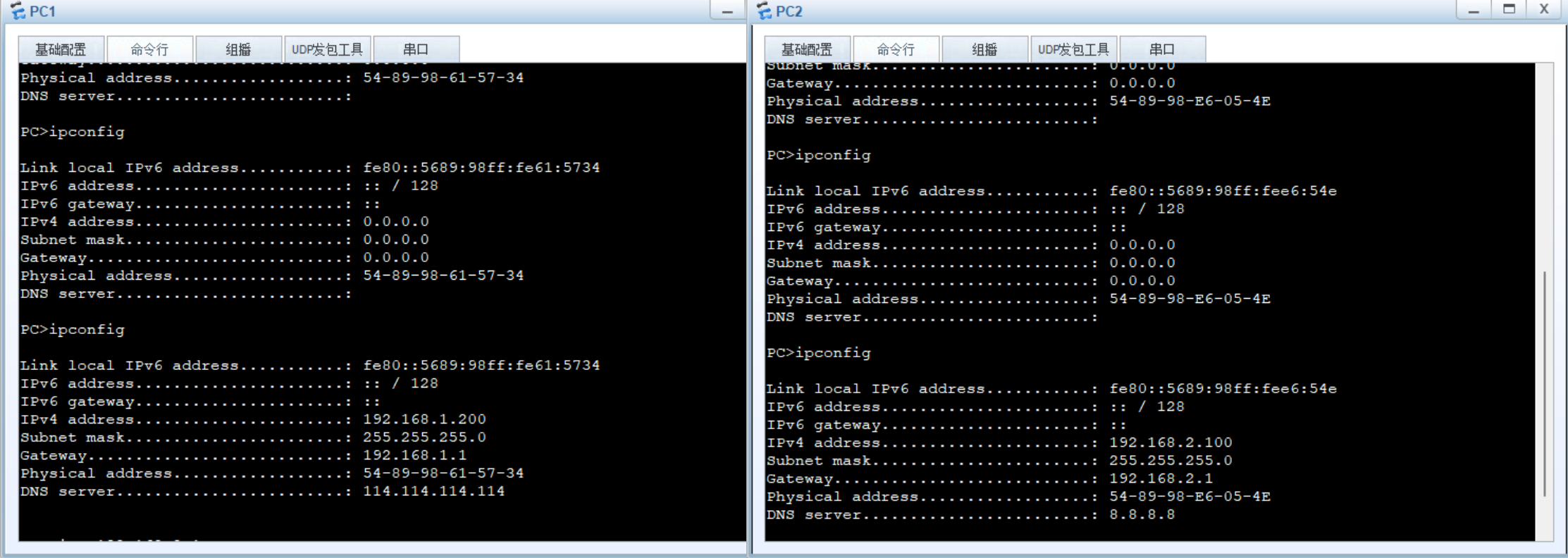

PC1和PC2最终效果如下所示：

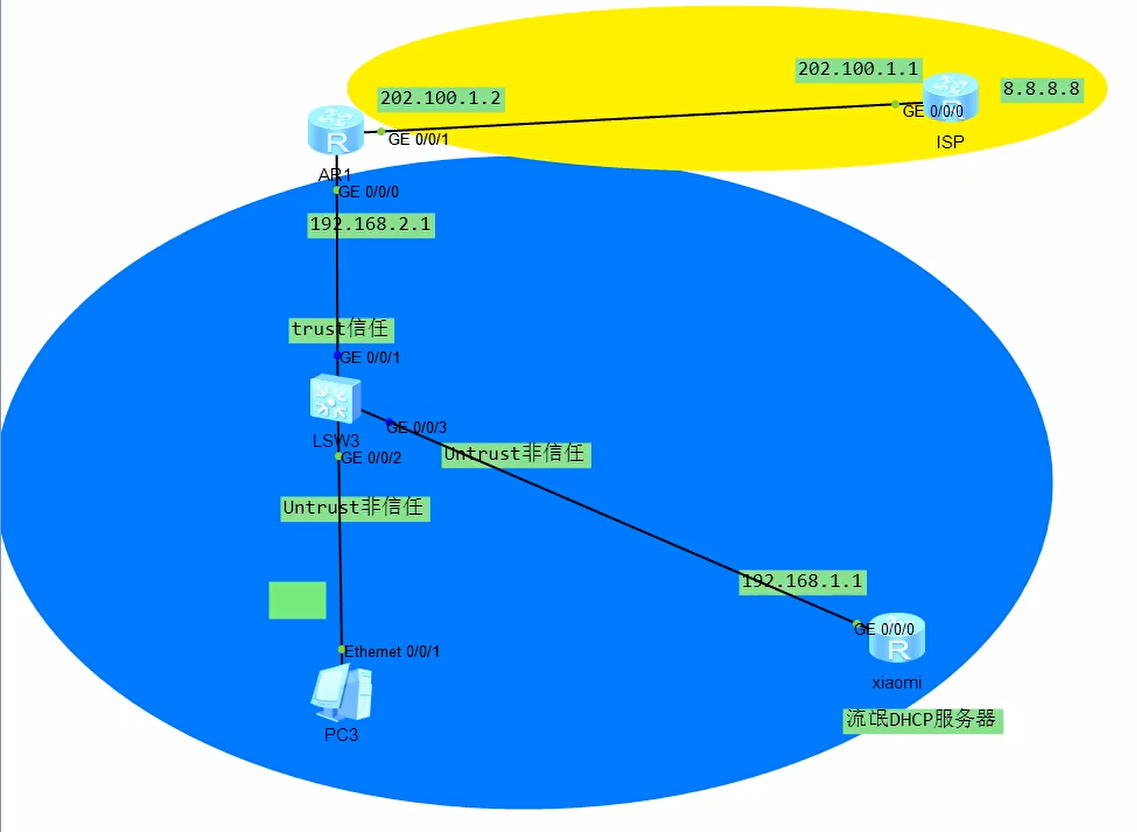

snooping 嗅探

为解决网络中存在“流氓”DHCP服务器的问题，在园区网络中，可能会存在私接无线路由器的情况，由于DHCP采用先到先得机制，无法辨别正常的DHCP服务器，如果客户端通过流氓的DHCP服务器即使获取了IP地址，也无法连接Internet问题。

DHCP snooping部署在接入交换机中，当开启DHCP snooping 后，交换机相当于建立了一个DHCP流量防火墙，默认情况下，所有接口都是untrust 非信任接口，无法转发DHCP的报文，只有配置了Trust信任接口后，才可以转发DHCP报文。从信任接口配置在DHCP和接入交换机的上联接口上。（朝着正确的DHCP服务器的端口配置Trust 信任接口即可）

获取到流氓DHCP的IP地址，此时ping 8.8.8.8 则不通

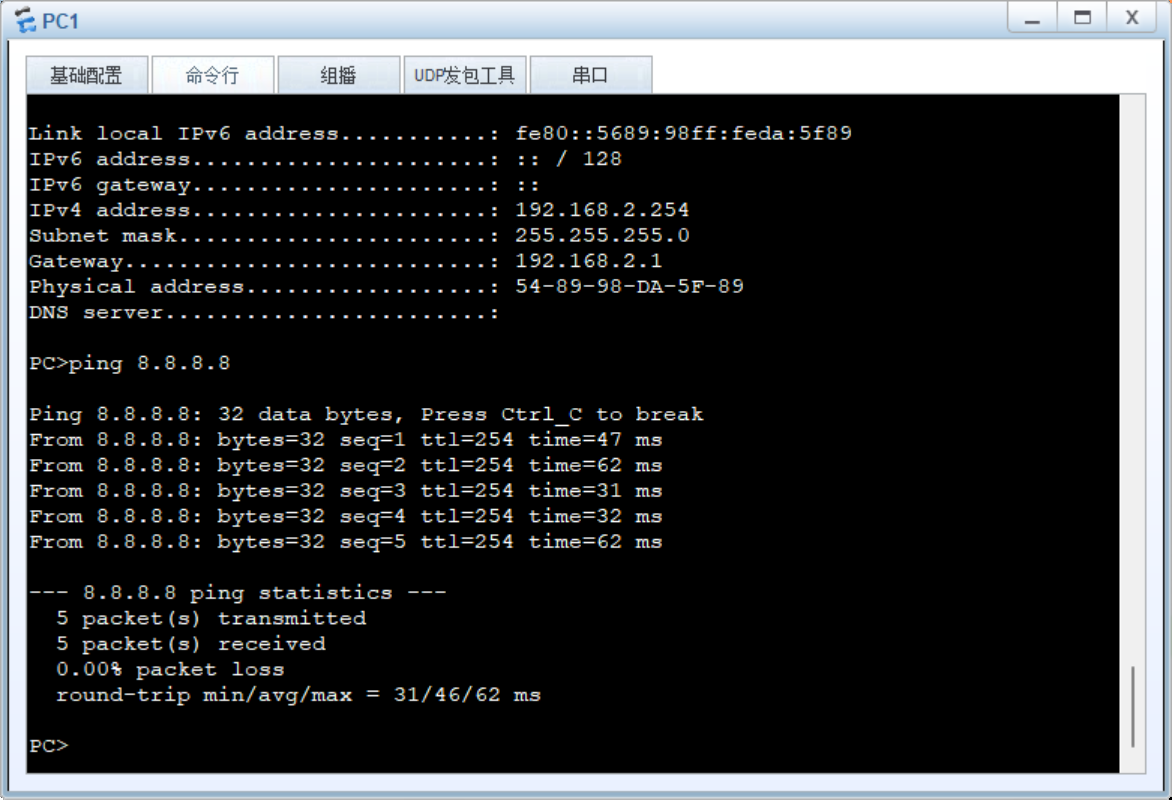

当获取到DHCP服务器中的IP地址时，则可正常通信。

重新获取时，只会获取到DHCP服务器的IP地址

流氓DHCP则不会响应。

DHCP安全机制

当开启了DHCP snooping 后，交换机由于嗅探了DHCP报文内容，可以查看到IP地址，租约时间和MAC地址。

查看DHCP snooping 嗅探绑定表命令

[sw1]dispaly dhcp snooping user-bind all

DAI：Dynamic arp inspection--动态ARP检测（需重新观看）

如果流量通过符合DHCP的嗅探绑定表则放行，否则则丢弃。（防止ARP攻击）

[sw1-g0/0/1]arp anti-attack check user-bind enable，结合DHCP snooping 嗅探绑定表来抵御动态 ARP攻击

IPSG：IP source guard--IP源防护（需重新观看）

如果源IP通过符合DHCP的嗅探绑定表则放行，否则则丢弃。(防止手动修改IP地址)

[sw1-g0/0/1]ip source check user-bind enable，结合DHCP snooping 嗅探绑定表来抵御手动修改IP地址
