前文已编写关于RAID介绍，戴尔服务器介绍，IDrac介绍，Esxi封装与搭建。目的均为此文铺垫。本文旨在模拟多台服务器中通过OMV使用软RAID进行集群，此文由少爷庄-James提供理论及技术支持。（PS:此文档仅供参考，意在整理和整理集群搭建流程和思路，不可投入生产环境及投入使用）
准备条件：
1）两台或以上主机，服务器安装Esxi（Esxi版本为6.7.0）；
2）一台多硬盘服务器安装OMV。设置NFS及通过OMV设置软RAID，所有服务器均在此软RAID都在此进行数据备份或迁移工作；
3）安装VMware vCenter Server，此次实验VMware vCenter版本为VMware-VCSA-all-7.0.3-20395099。本次安装将其安装在上述一台Esxi服务器中。安装时选择微型安装方式，安装VMware vCenter的Esxi 最低配置：2vCPU,内存12G，存储579G，此配置可支持主机数上限为10台及虚拟机数上限为100台。（后续安装时有具体体现）
4）准备Esxi 许可证（本文使用VMware vSphere 6 Hypervisor许可证）及vCenter Server 许可证（本文使用vCenter Server 7 Standard 许可证）
安装Esxi
此次实验由于使用一台使用瑞昱8186网卡主机及一台退役服务器。所以在安装这两台服务器时仅单硬盘安装Esxi，未进行设置RAID操作。如按照实验方式部署，安装时可使用下载Ventoy。在处理完硬盘数据后，将Esxi镜像放置在Ventoy，选择Esxi正常引导安装即可。
Ventoy下载地址：Ventoy官网下载
瑞昱8186网卡主机系统封装可参考：Esxi 封装瑞昱网卡驱动
服务器安装Esxi可参考：Dell服务器设置+Esxi 8.0部署
下载安装OMV
OpenMediaVault（OMV）是一个基于Debian的网络附加存储（NAS）解决方案，此次实验中使用OMV进行搭建软RAID，需开启NFS及设置所需RAID。进行数据容灾转移，后续某台服务器无法正常工作时，则会通过此软RAID将虚拟机及配置进行漂移，漂移至可正常工作的服务器中，使其承接已宕机设备业务工作。安装OMV设备必须高可靠且硬盘内存大小必须够大，否则将出严重事故。
OMV下载地址：OMV官网镜像下载

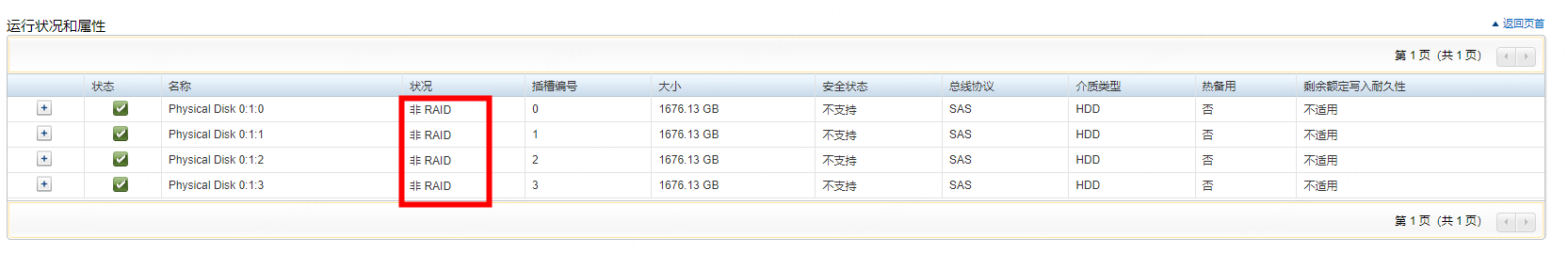

由于此前该服务器已做RAID 5并已部署Esxi,所以要将所有RAID配置清掉且在IDrac中将硬盘转换成为非RAID 模式（即直通硬盘）
安装OMV

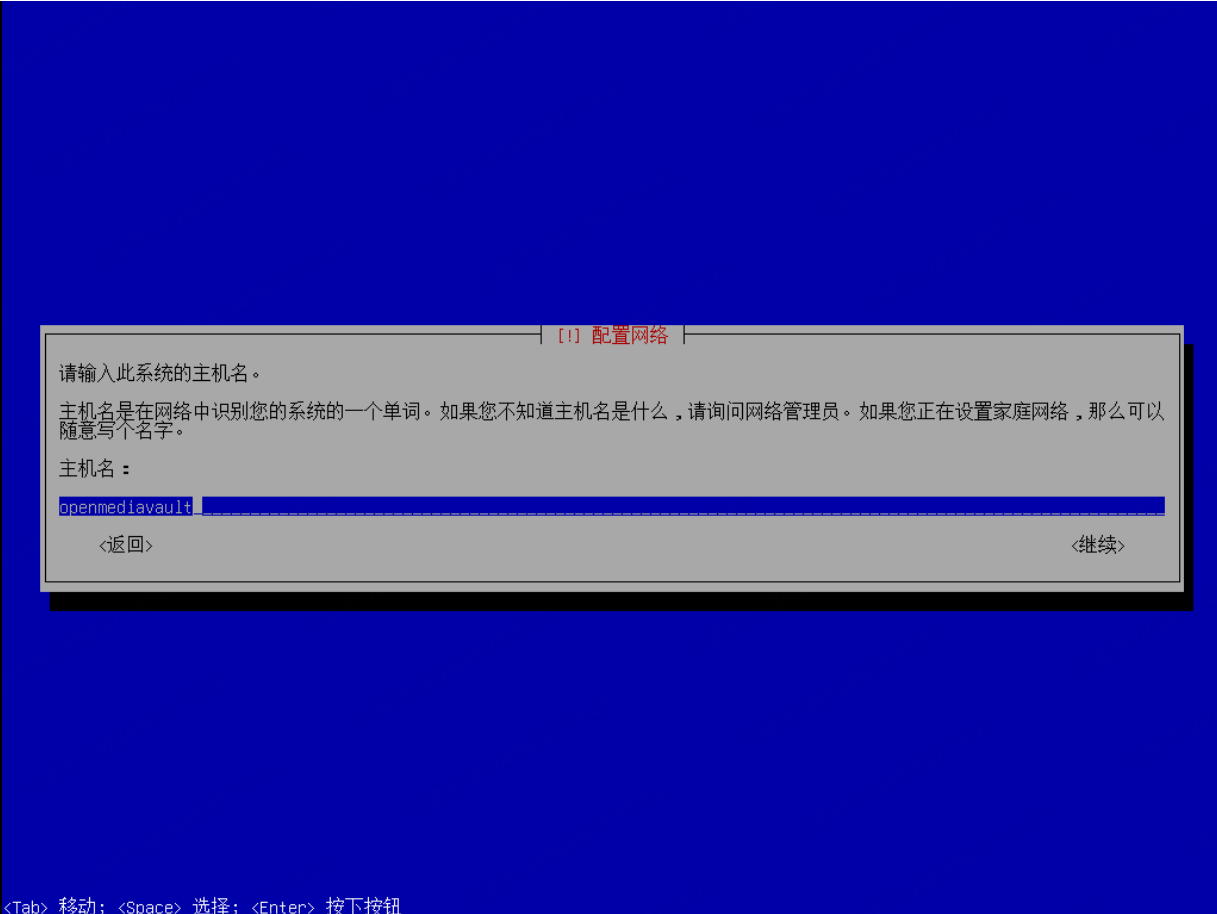

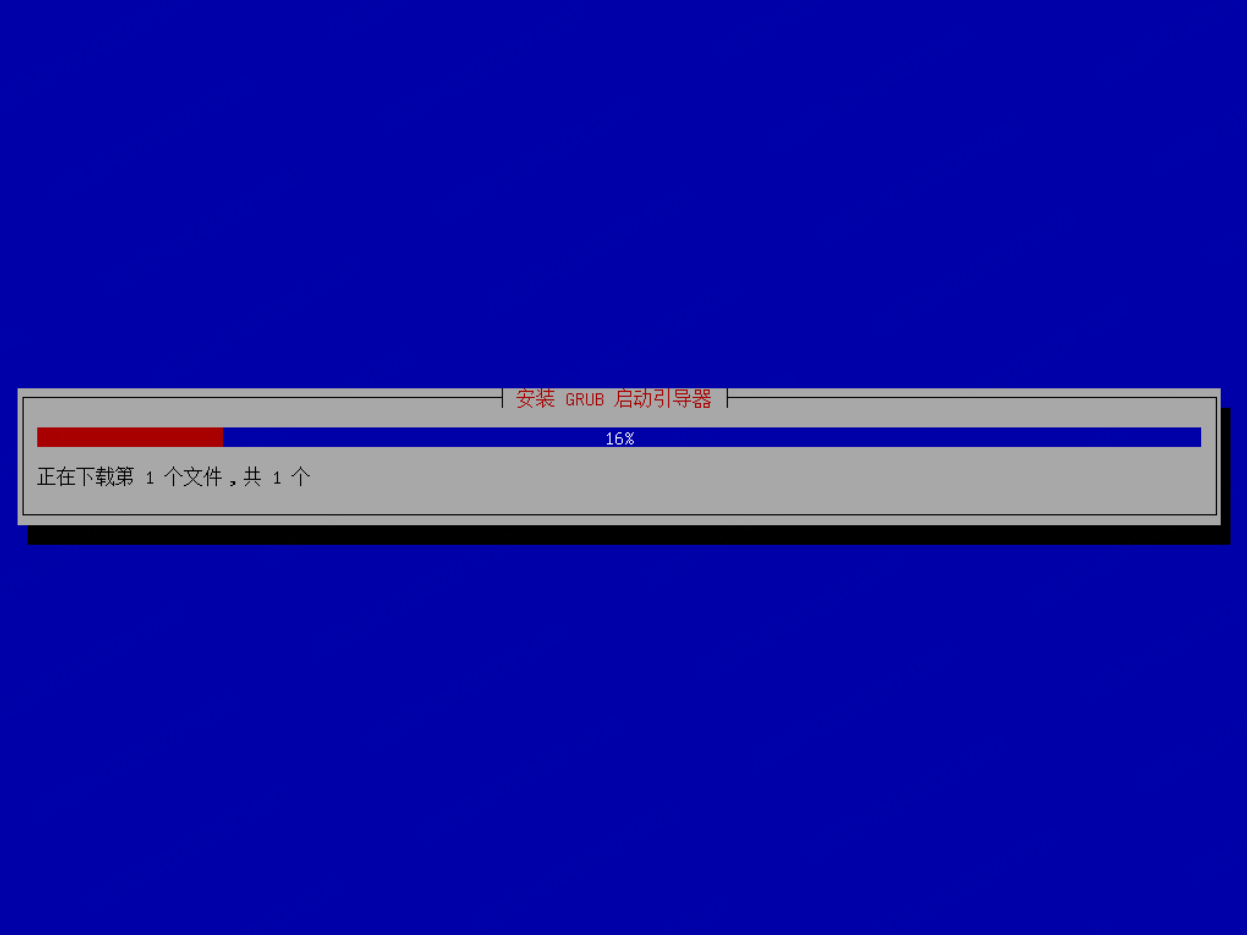

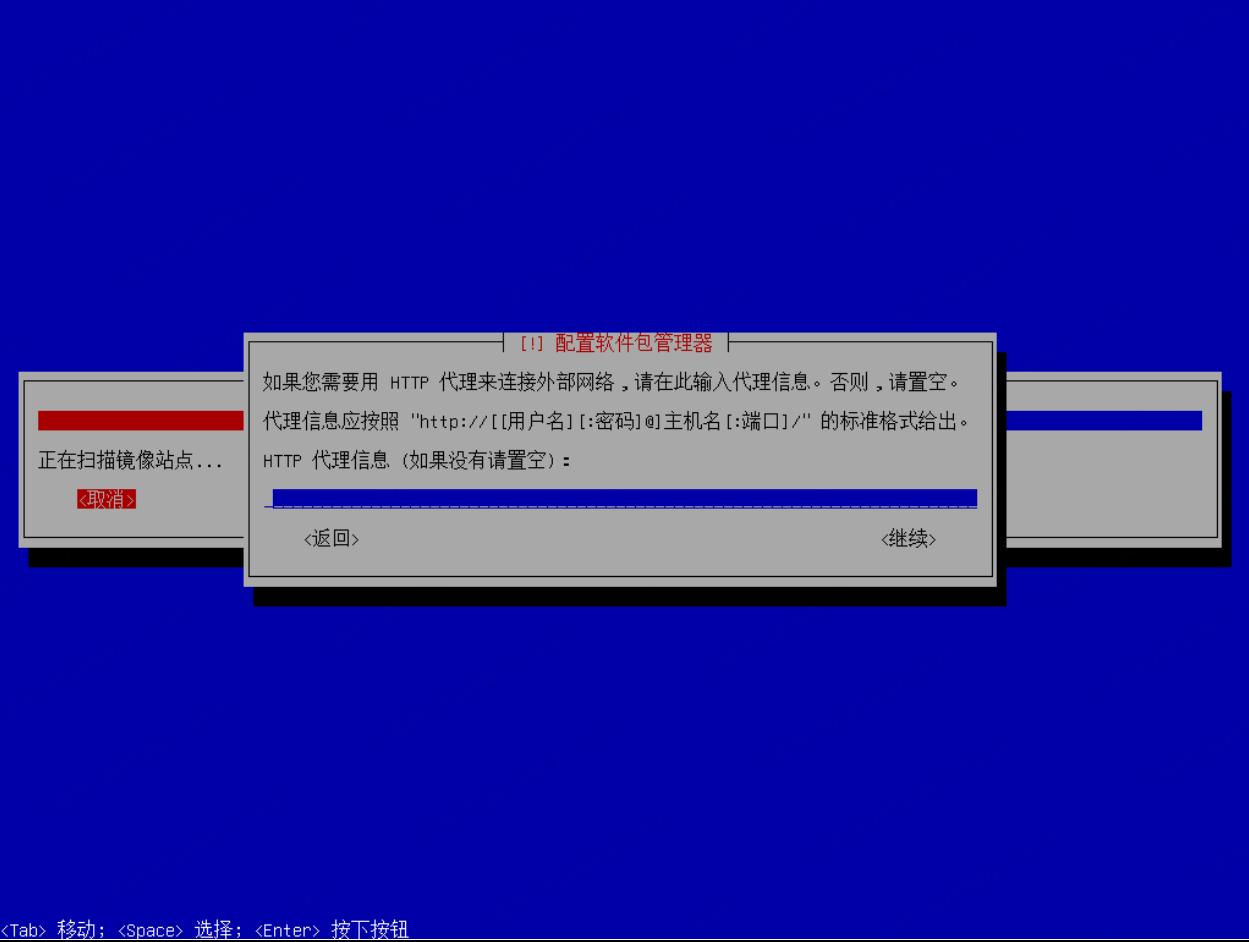

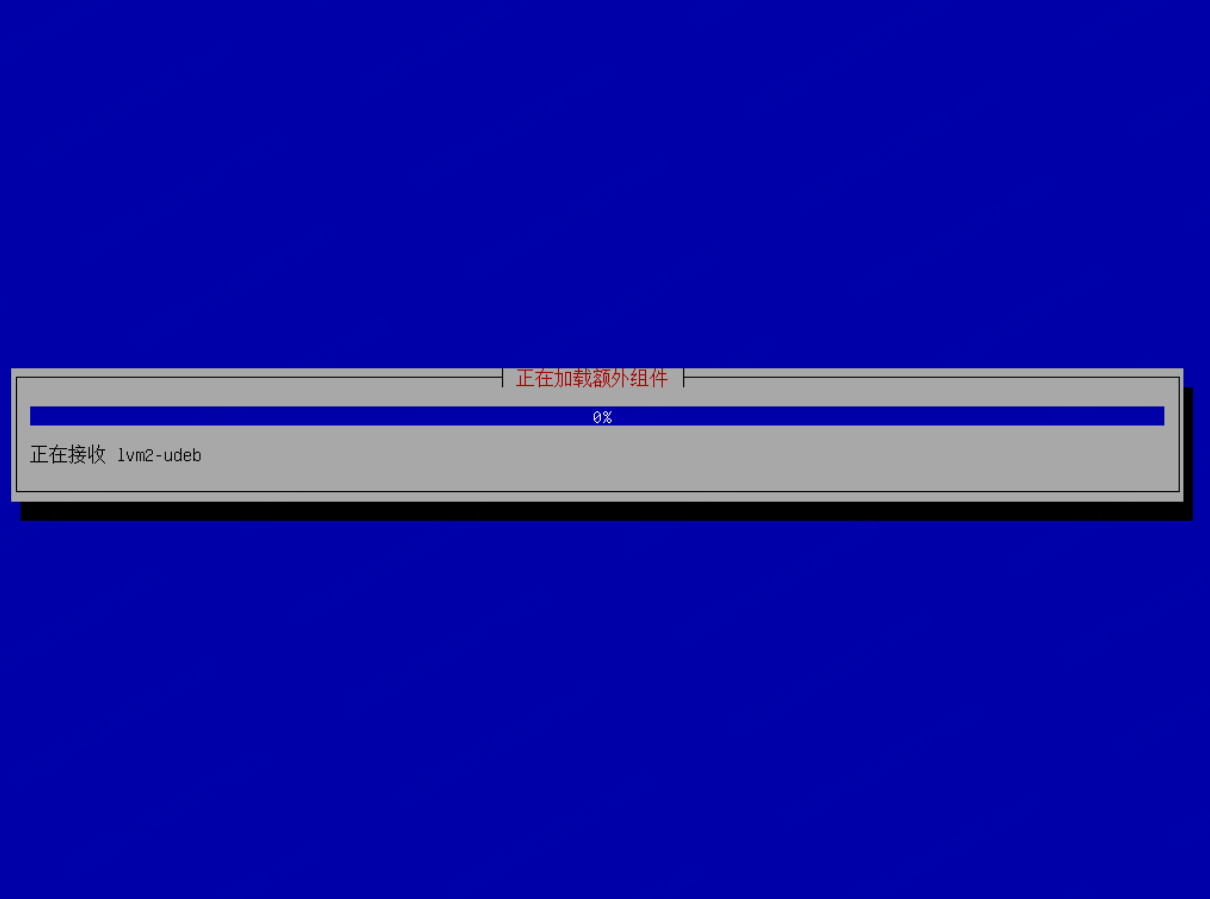

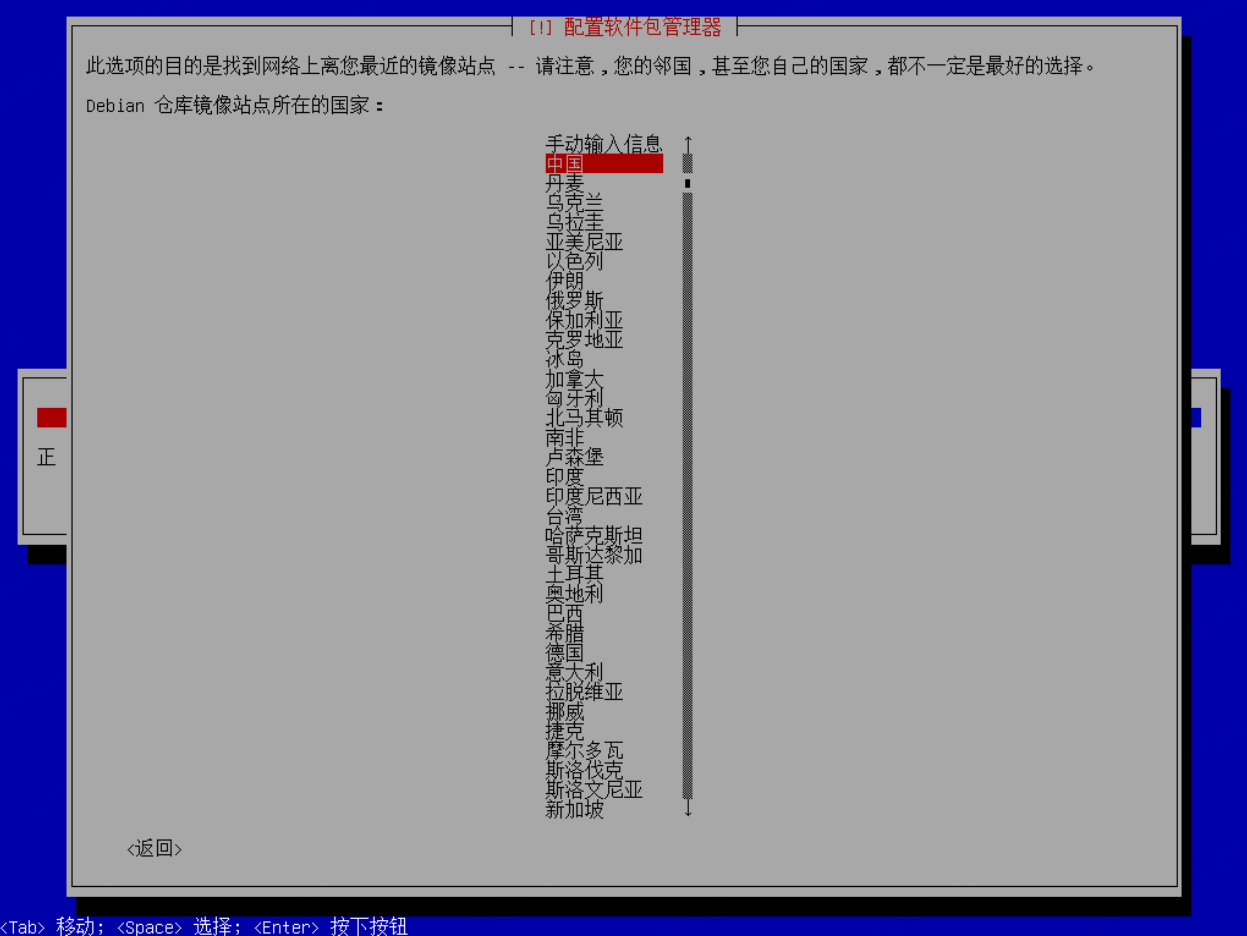

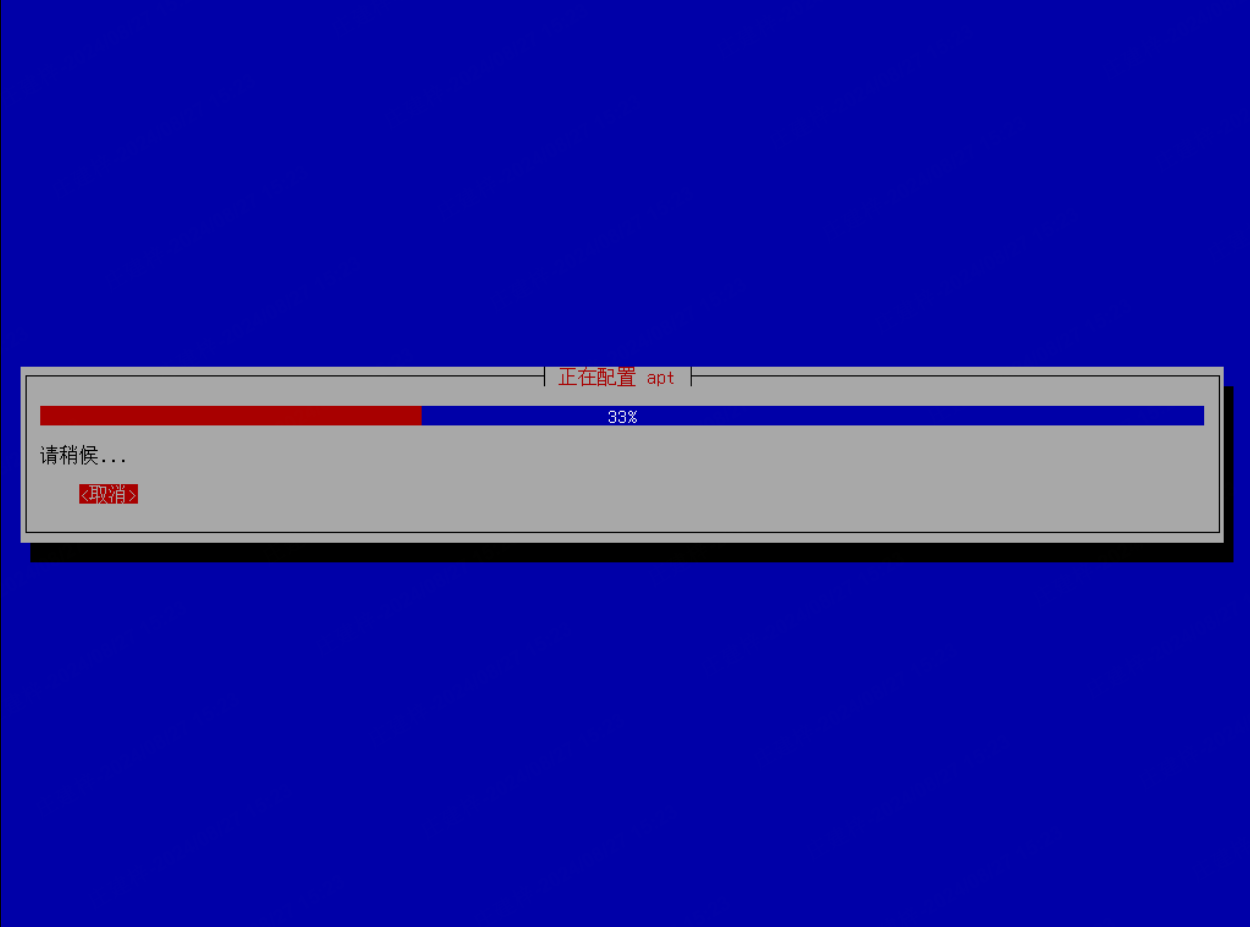

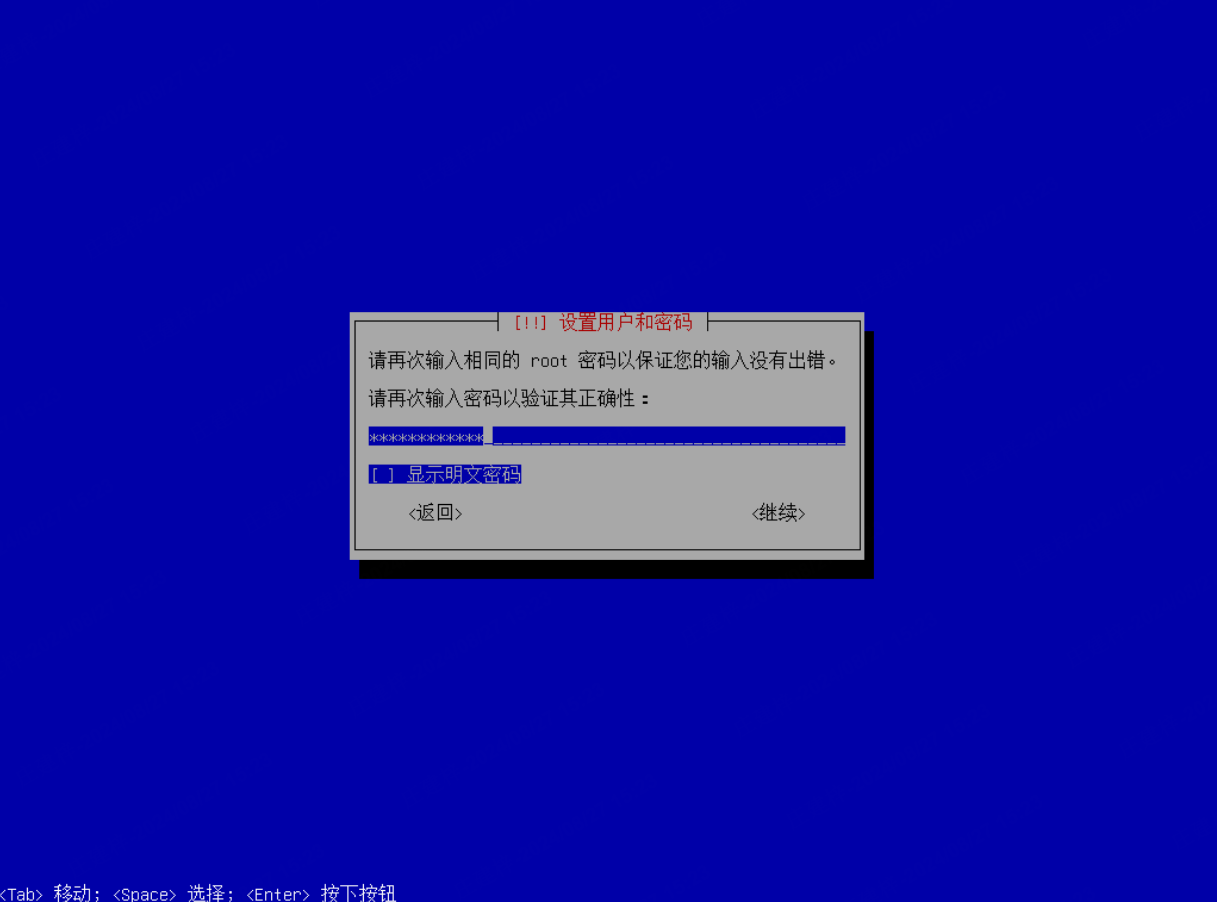

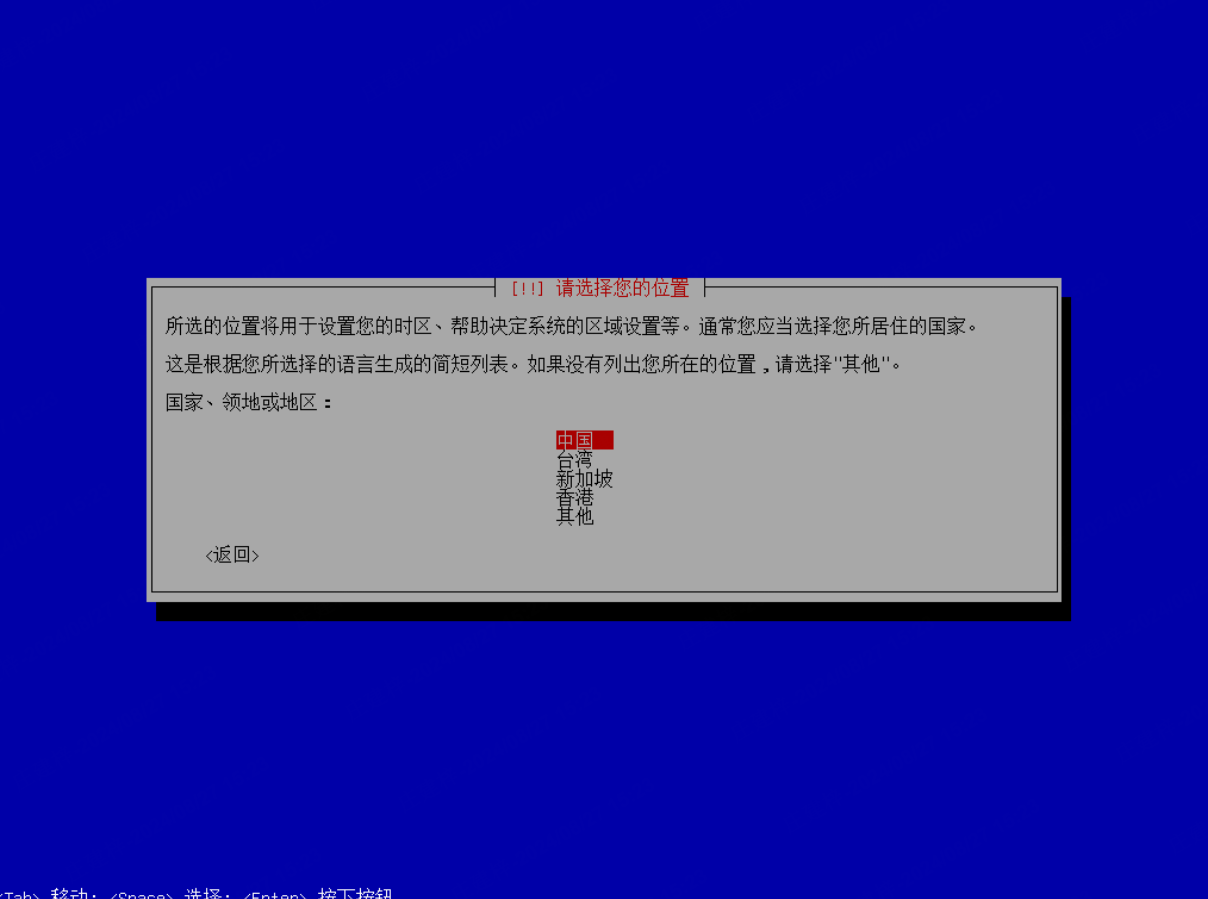

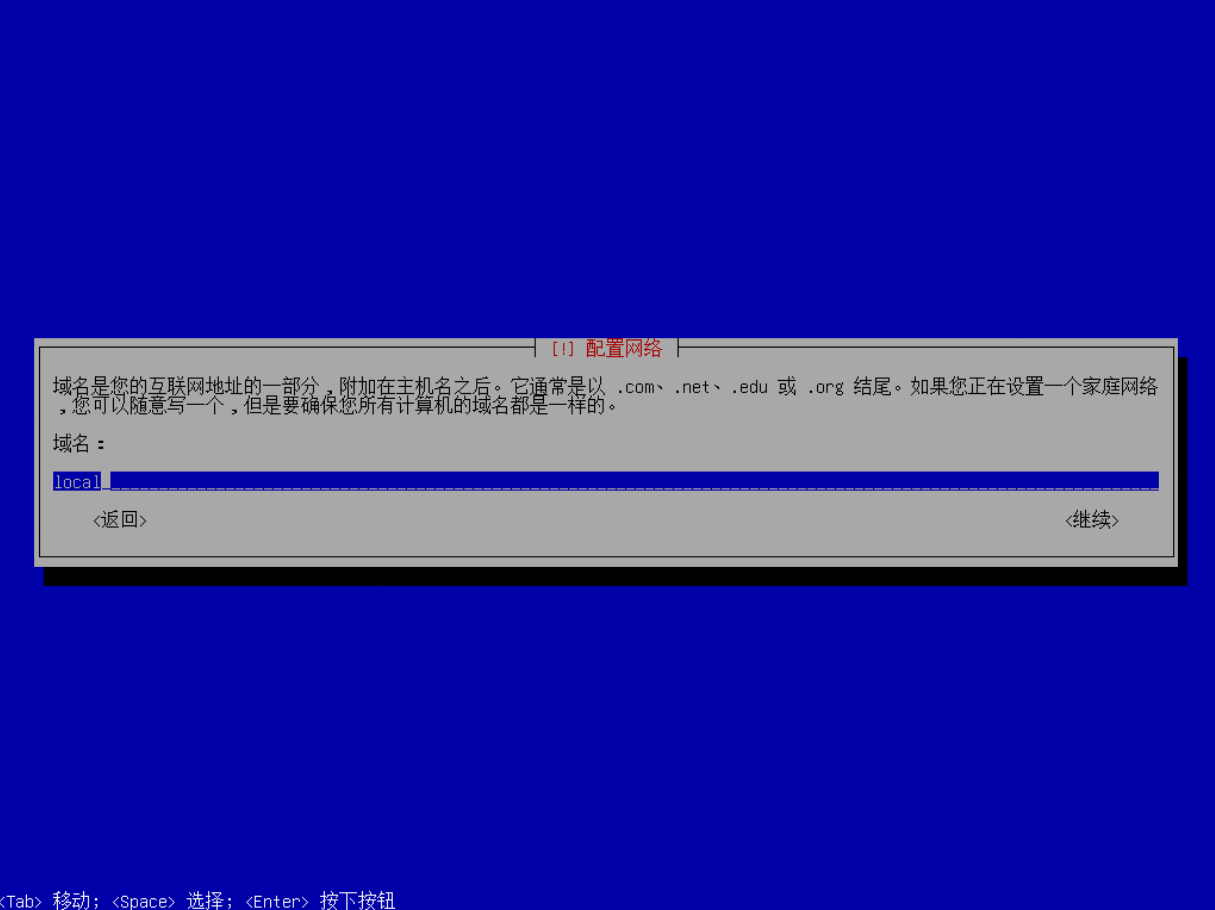

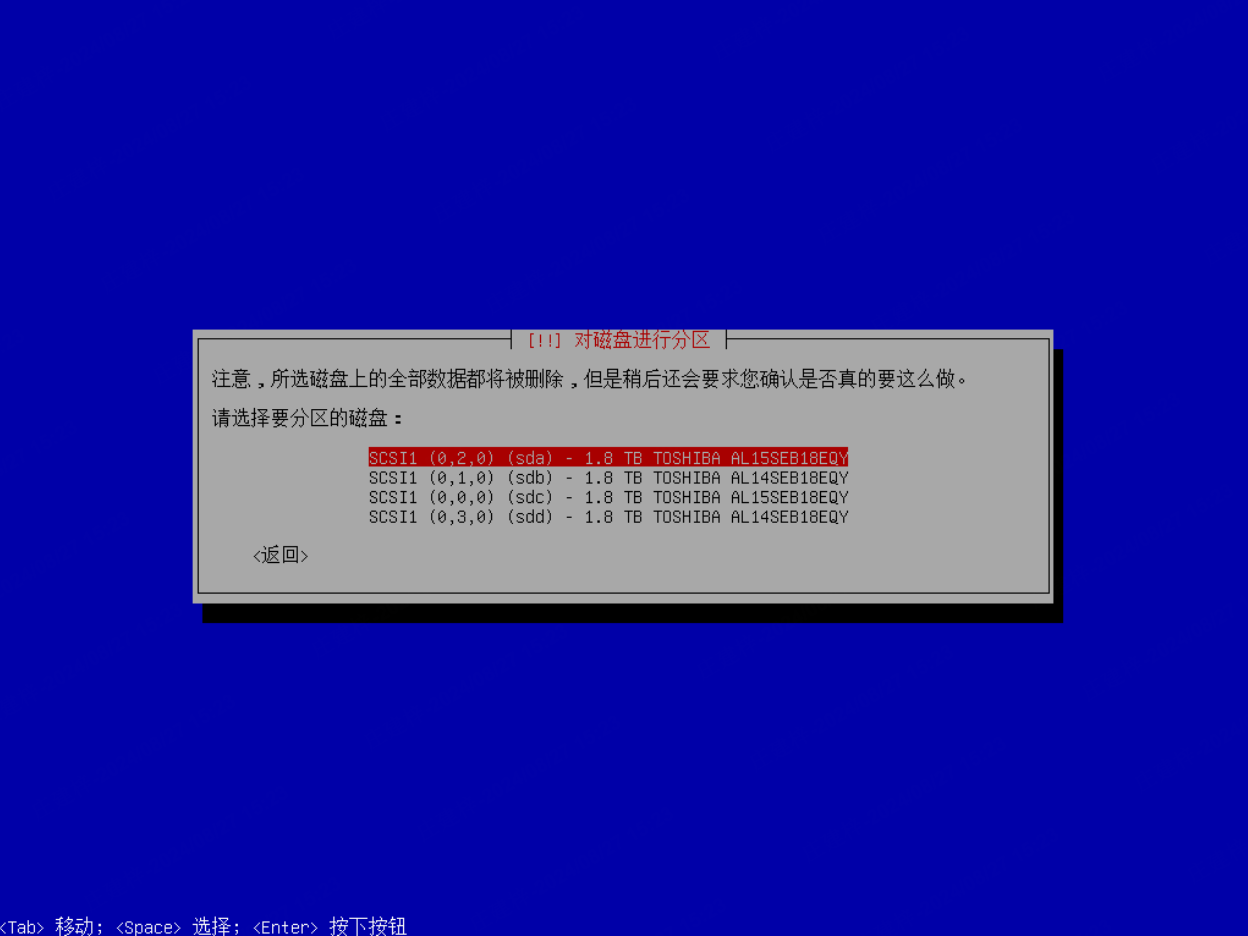

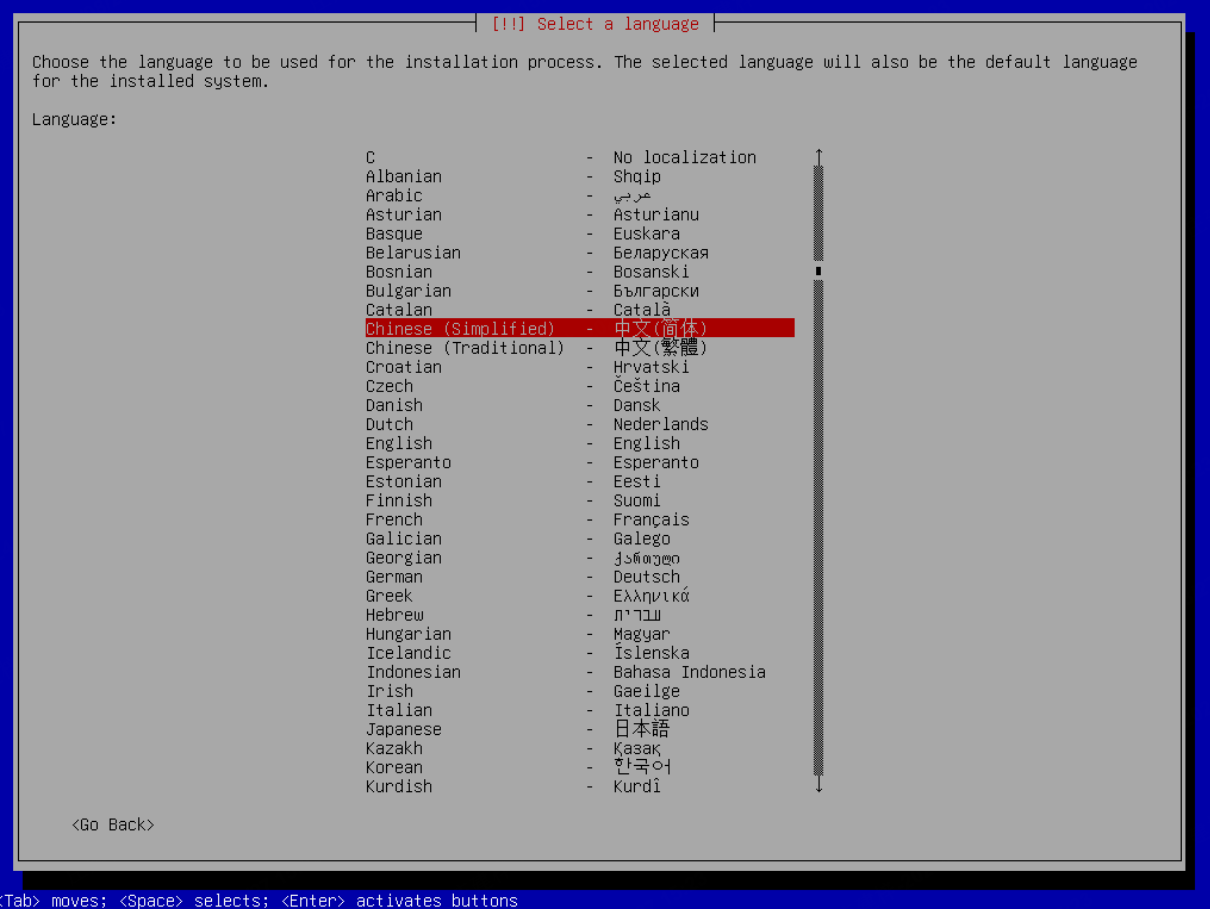

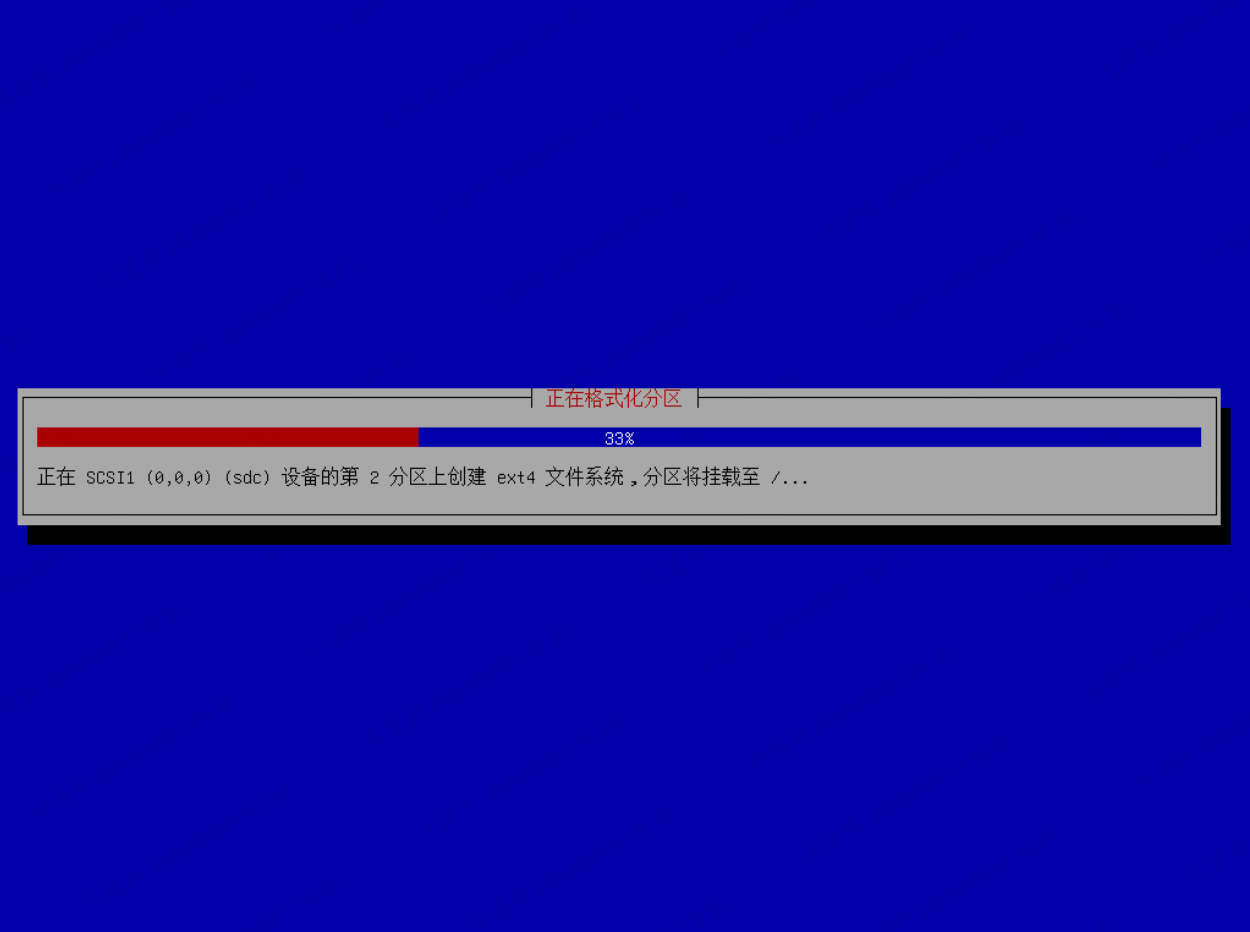

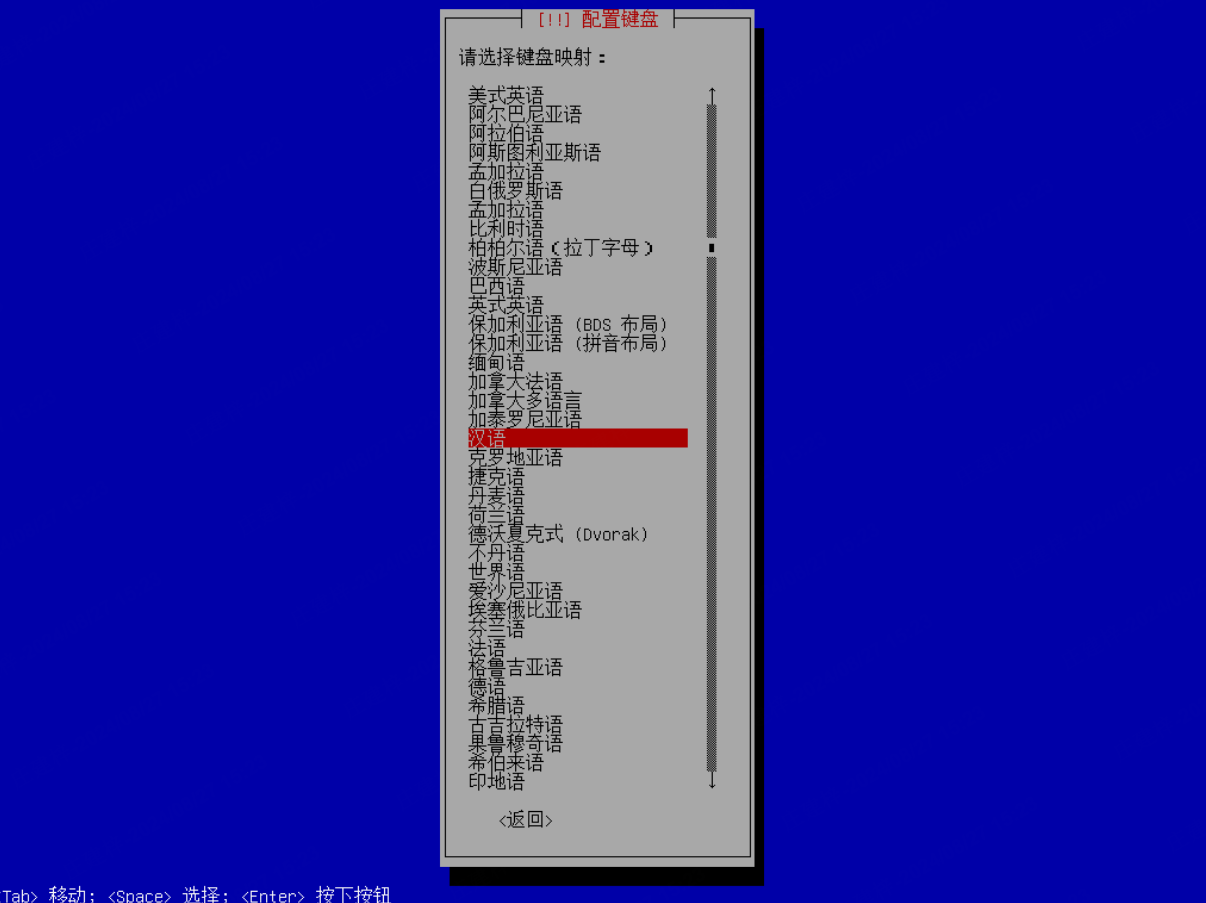

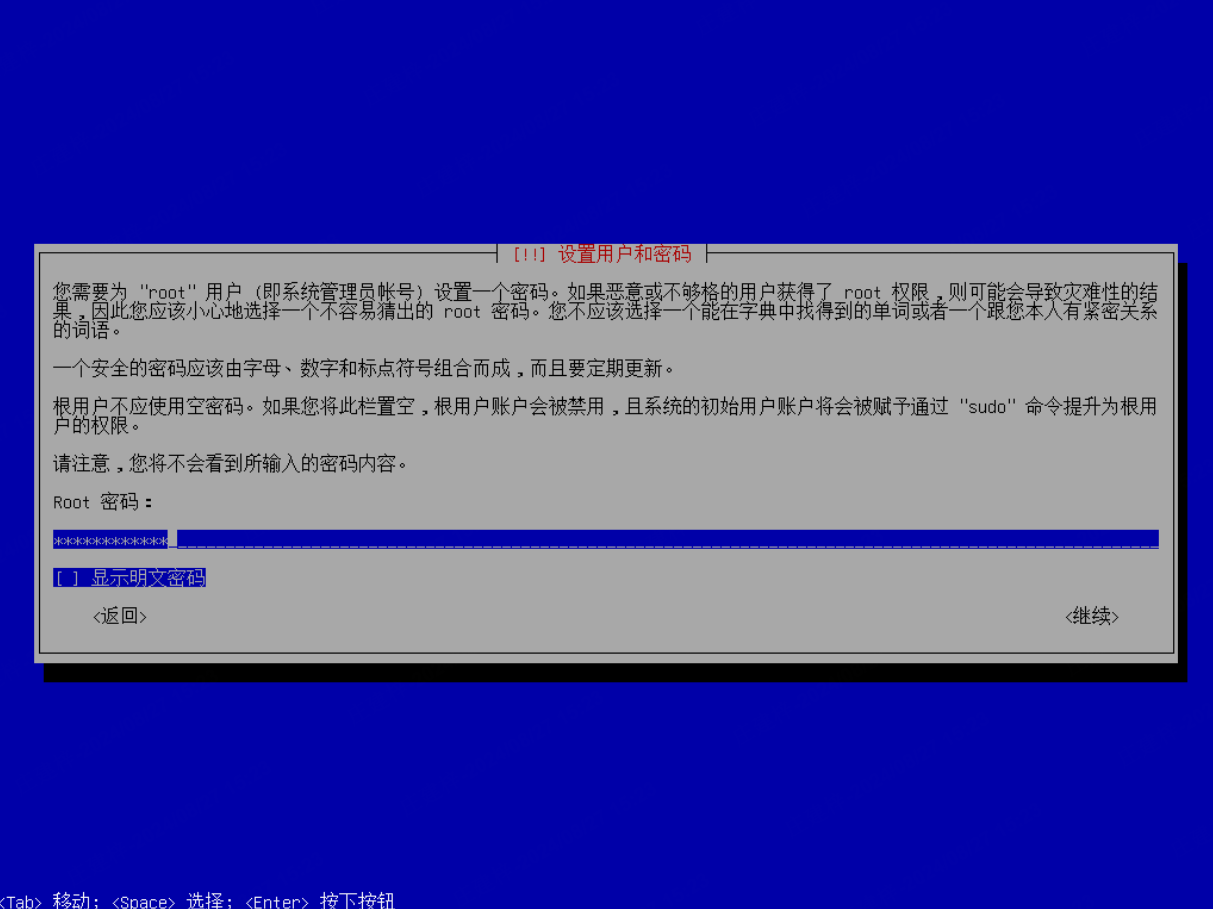

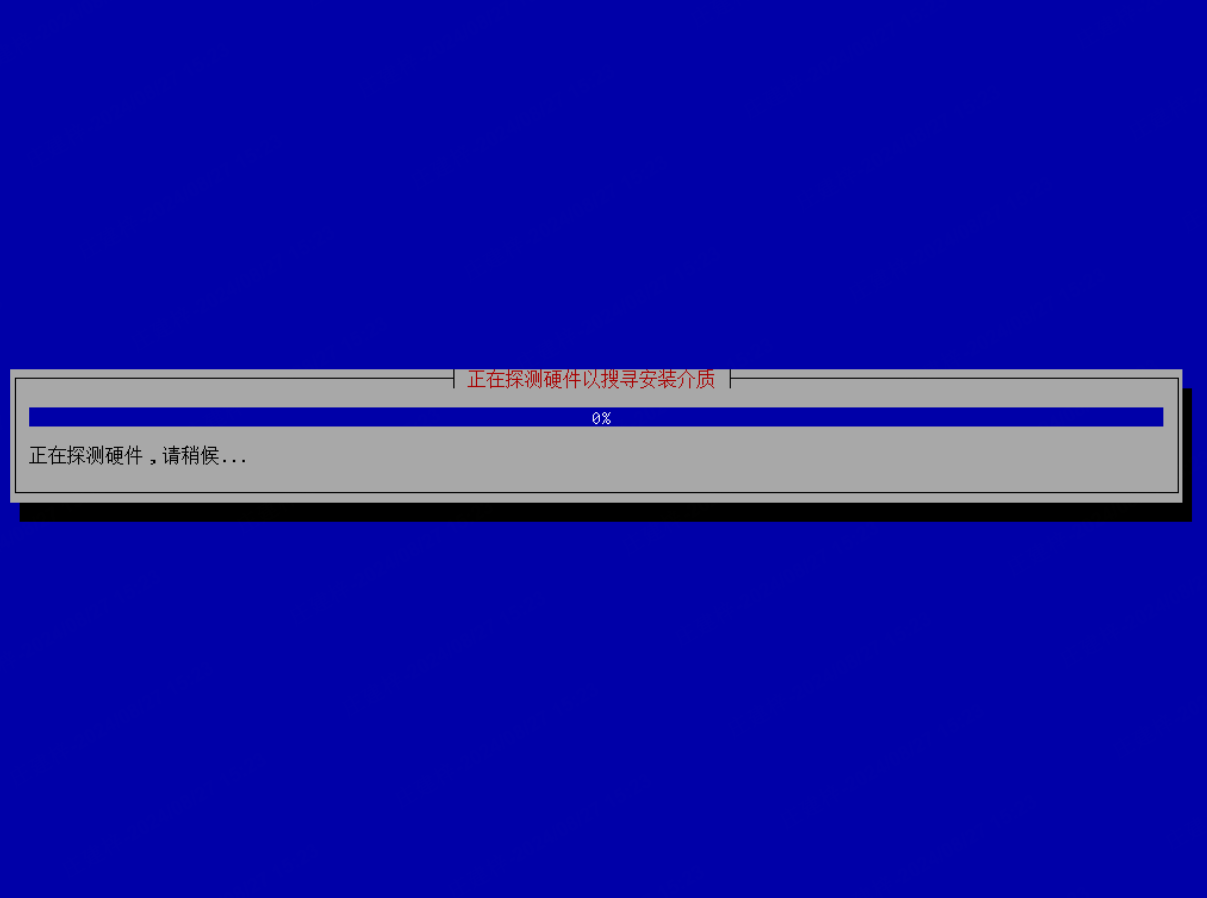

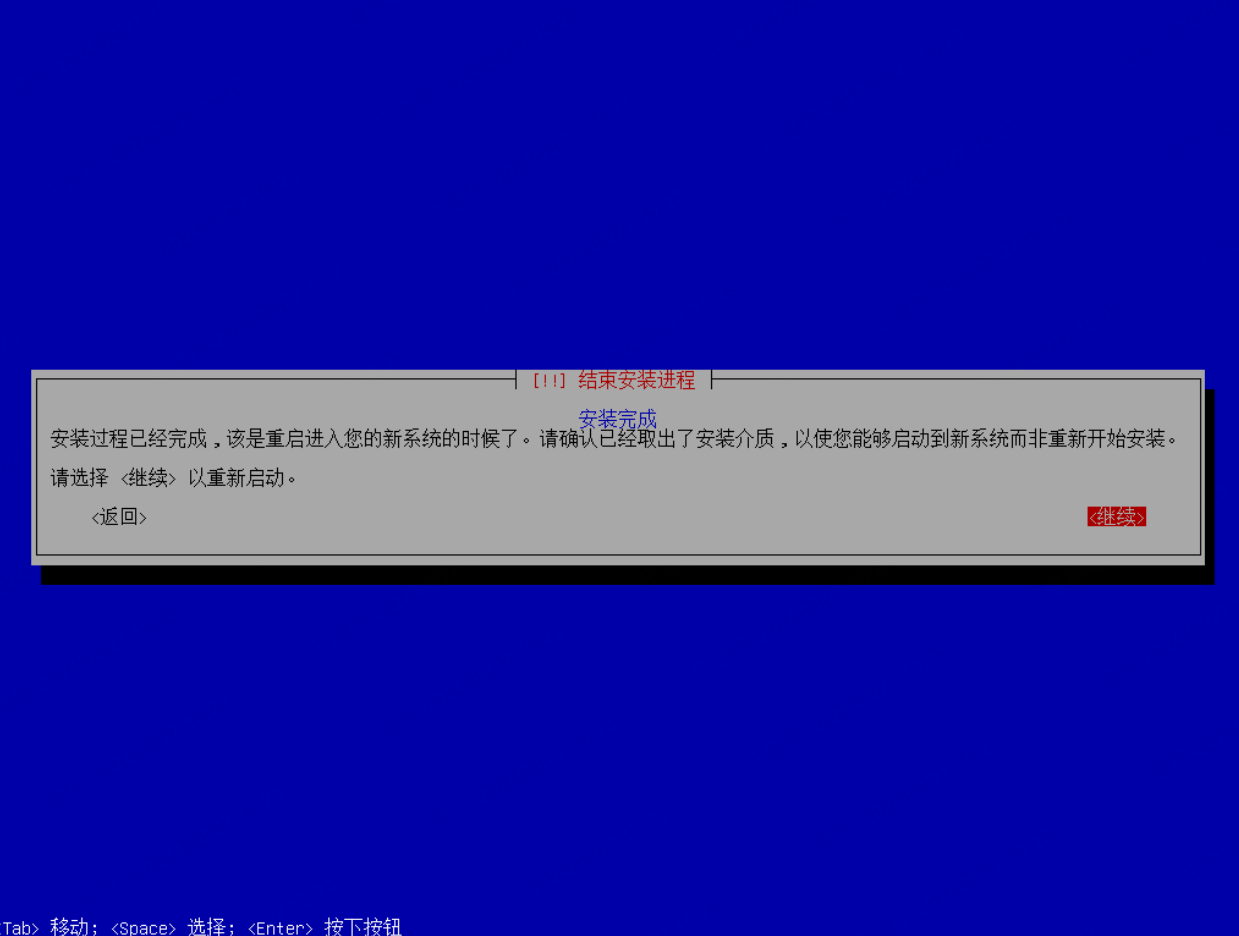

1）OMV安装过程如下，安装时需连接网络，否则将报错。根据提示下一步安装即可；
配置OMV及设置共享文件夹

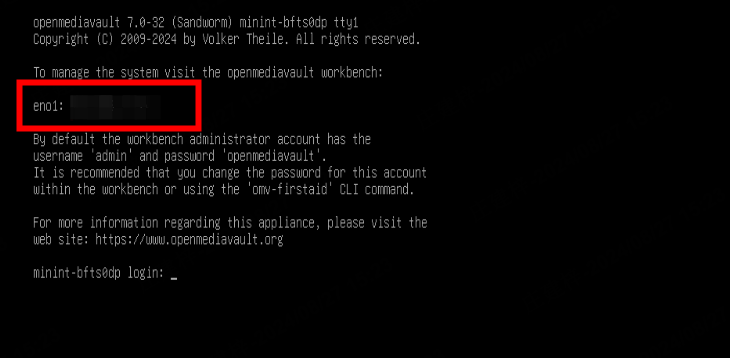

2）安装完成后，在系统界面中出现登录IP地址，可根据此IP地址在浏览器中登录账号（默认用户名：admin 默认登录密码：openmediavault）；

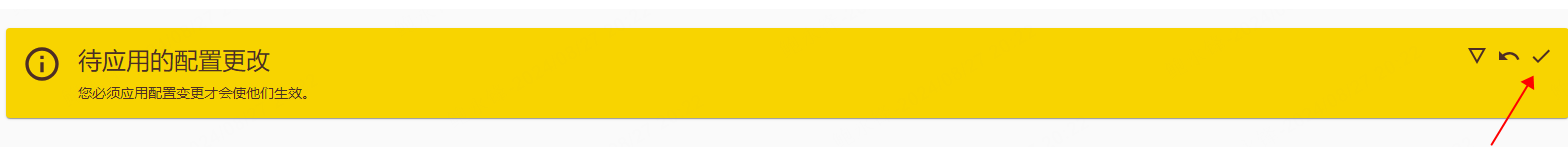

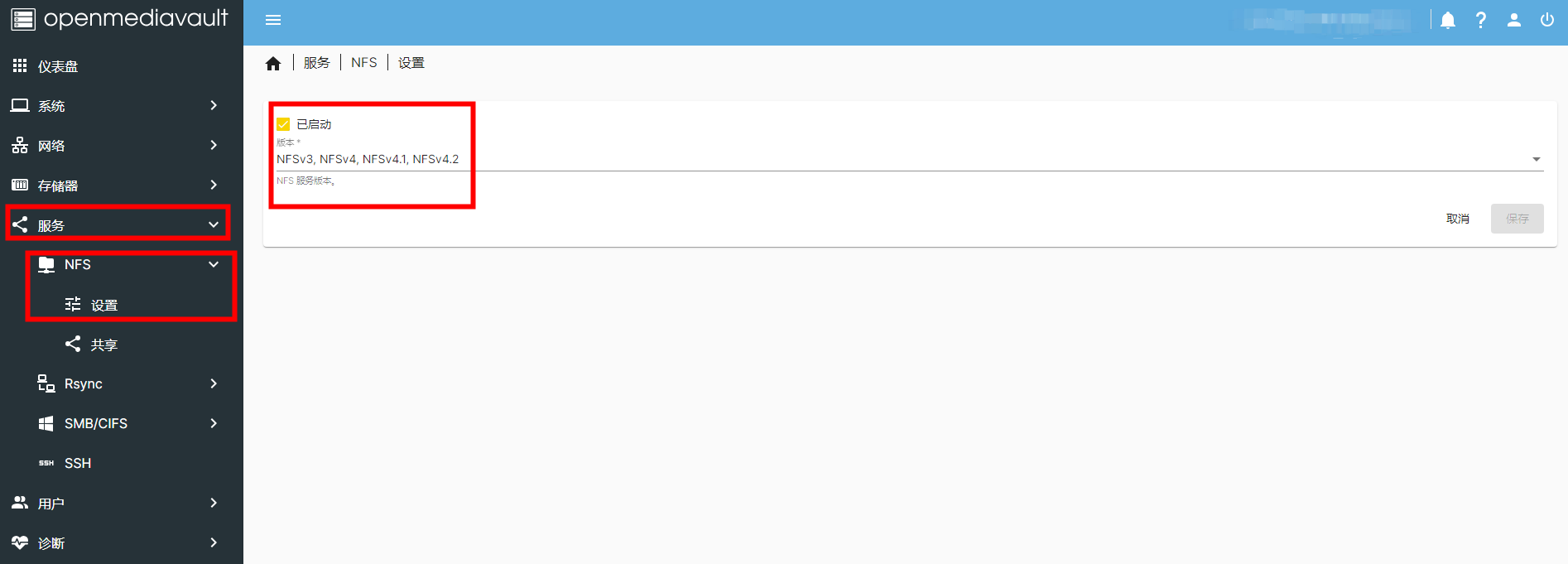

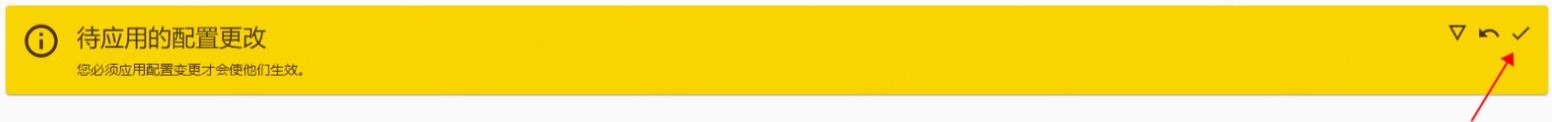

3）初次登录时，需将NFS服务启动。可在【服务】->【NFS】->勾选【启动】->点击右上角确认【待应用的配置更改】；
(PS:NFS简介(Network File System)功能：通过网络把一个操作系统里的文件挂载到另一个操作系统上)

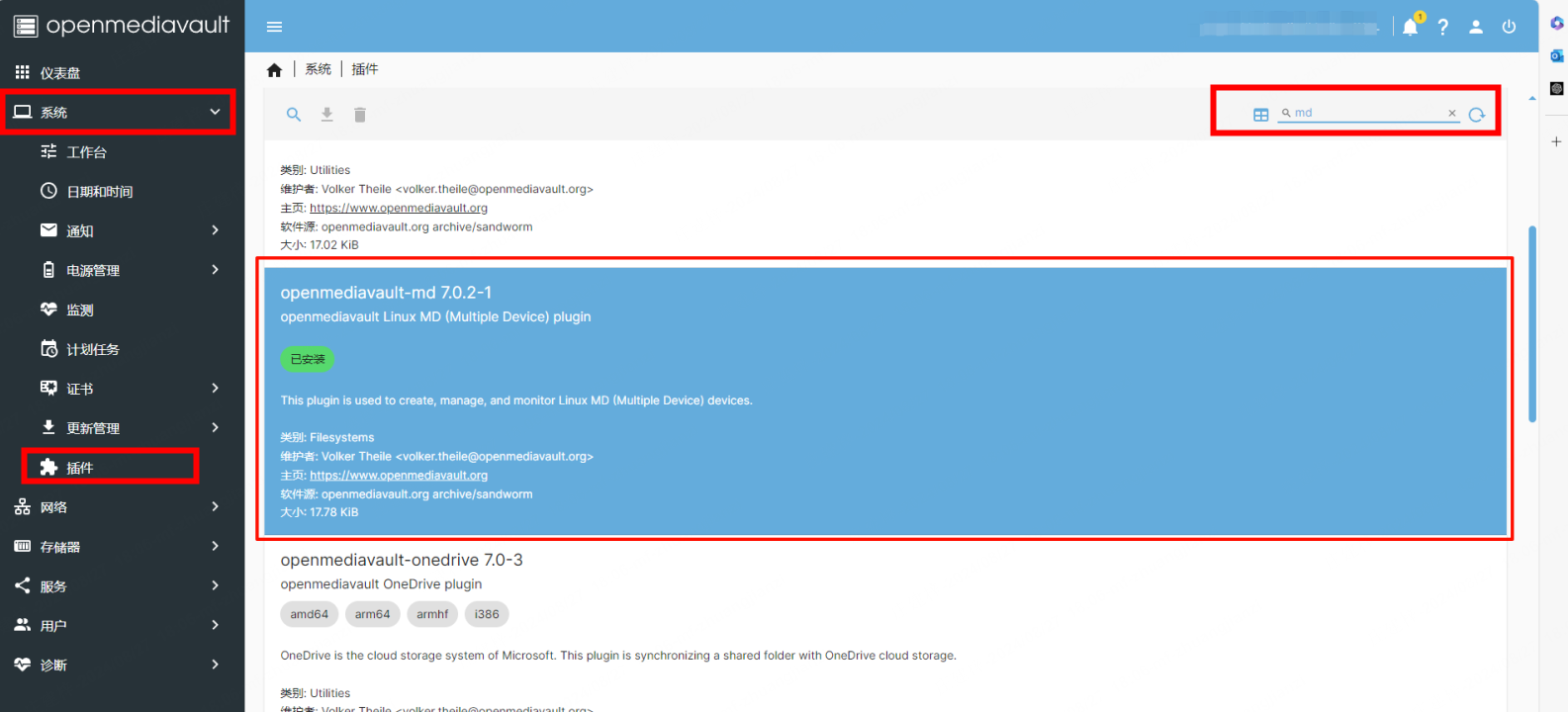

4）初开始时，OMV无RAID选项，需在【系统】->【插件】->搜索【md】->添加【openmediavault-md 7.0.2-1】->点击右上角确认【待应用的配置更改】；

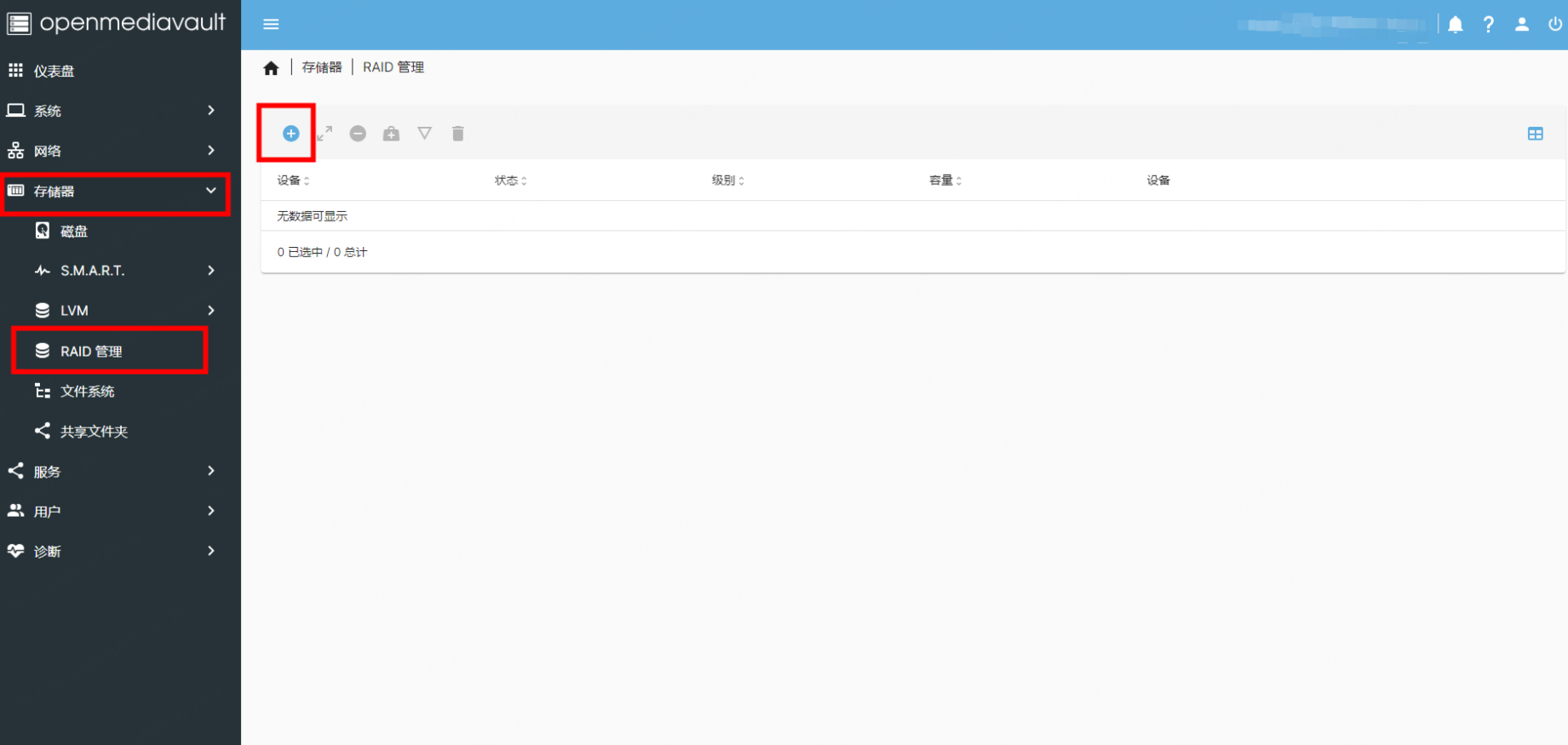

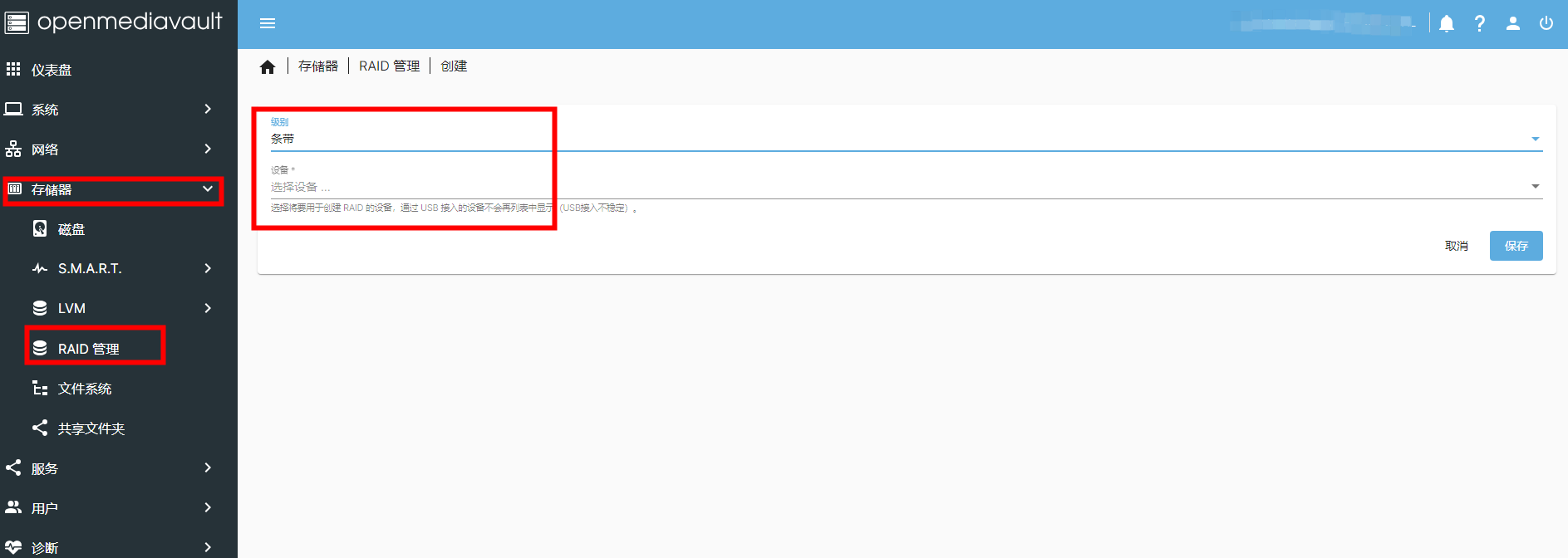

5）添加完成后存储器中则会出现【RAID管理】，在此添加的RAID则为上述的软RAID。后续数据均会在此RAID中进行数据交换。当出现【RAID管理】->点击上方【+】->根据需求选择RAID。此处将所剩硬盘均设置为【条带】；
（PS：关于RAID具体介绍可参考：RAID介绍，
条带（Stripe）：可认为是RAID 0;
镜像（Mirroring）：可认为是RAID 1;
线性（LINEAR）：该模式不是raid的标准模式，其主要作用是可以实现将几块小的硬盘组合为一块大硬盘来使用，数组存储时一次存满一个硬盘在使用下一个硬盘，对上层来说操作的是一个大硬盘。）

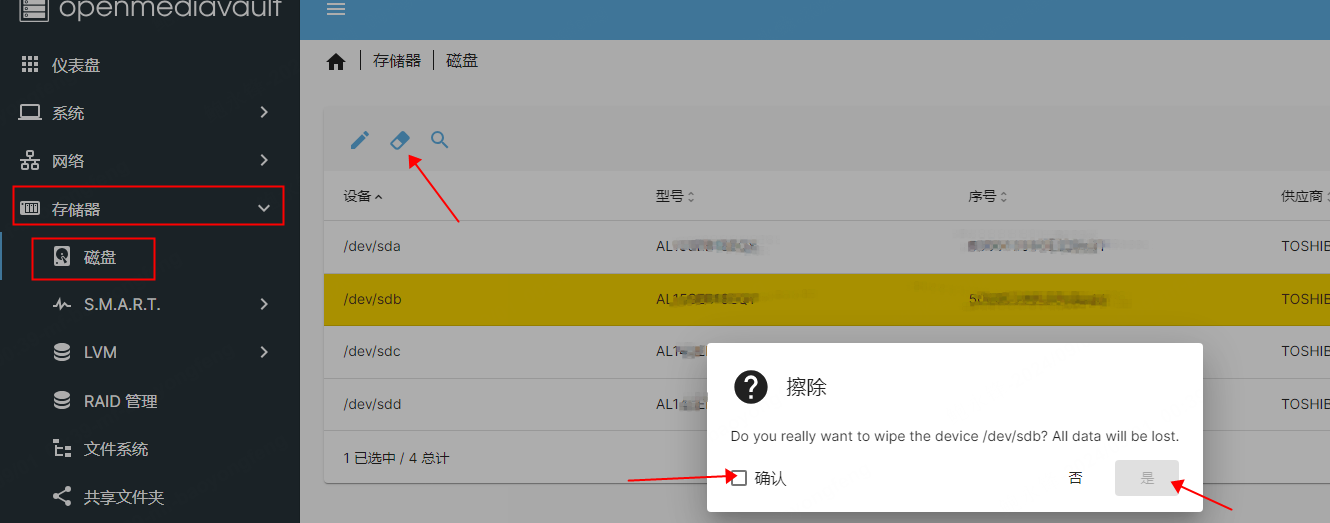

如需设置为RAID 5，则需在【RAID 管理】前将组成此RAID 5的硬盘不可选【快速】抹除，需全部选择【安全】抹除。否则在后续挂载时将出现报错。抹除时间根据硬盘大小，2T HDD 大致安全抹除时间为2天左右。

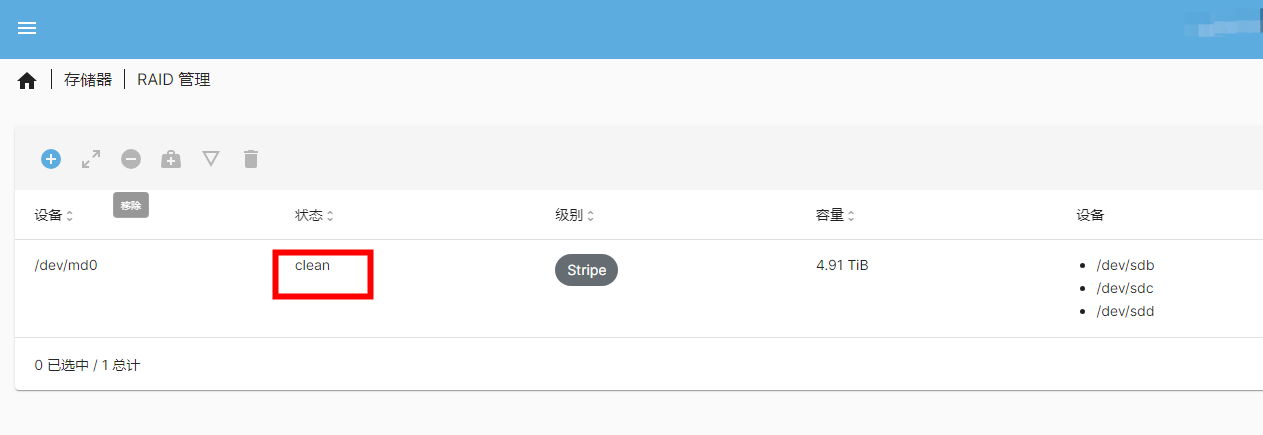

6)确认【待应用的配置更改】，此时将显示【条带】构建进度。如构建完成后【状态】将出现【clean】，如下图所示；

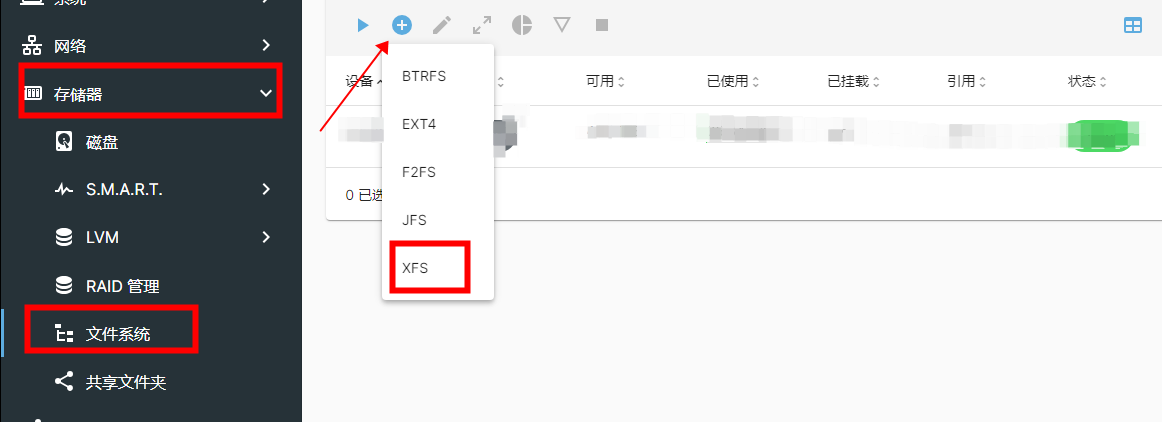

7)当【条带】配置完毕后，则可设置【文件系统】。选择【存储器】->【文件系统】->点击上方【+】->选择【XFS】->选择已经设置为条带的软RAID，其他可按照具体需求设置->点击【保存】;
（PS：关于OMV中文件系统介绍如下：
BTRFS (B-Tree File System) 设计目标: 提供高级的功能如快照、压缩、和更强大的数据完整性检查。
EXT4 (Extended File System 4) 设计目标: 提供稳定、高效的通用文件系统，作为 EXT3 的继任者。
F2FS (Flash-Friendly File System)设计目标: 专门为 NAND 闪存存储设备（如 SSD 和 eMMC）设计，以优化其性能和寿命。
JFS (Journaled File System) 设计目标: 由 IBM 开发，针对服务器环境设计，以提供高性能和低 CPU 使用率。
XFS设计目标: 为大文件和高性能 I/O 设计，特别是在服务器和数据中心环境中。
BTRFS 适合需要高级数据管理功能（如快照、压缩、多设备管理）的用户。
EXT4 适合需要稳定、高效且易于管理的通用文件系统的用户。
F2FS 适合在闪存存储设备（如 SSD）上使用，优化了写入性能和磨损均衡。
JFS 适合在低资源占用和高性能的服务器环境中使用。
XFS 适合需要处理大量大文件或高并发访问的环境，尤其是服务器和数据中心）

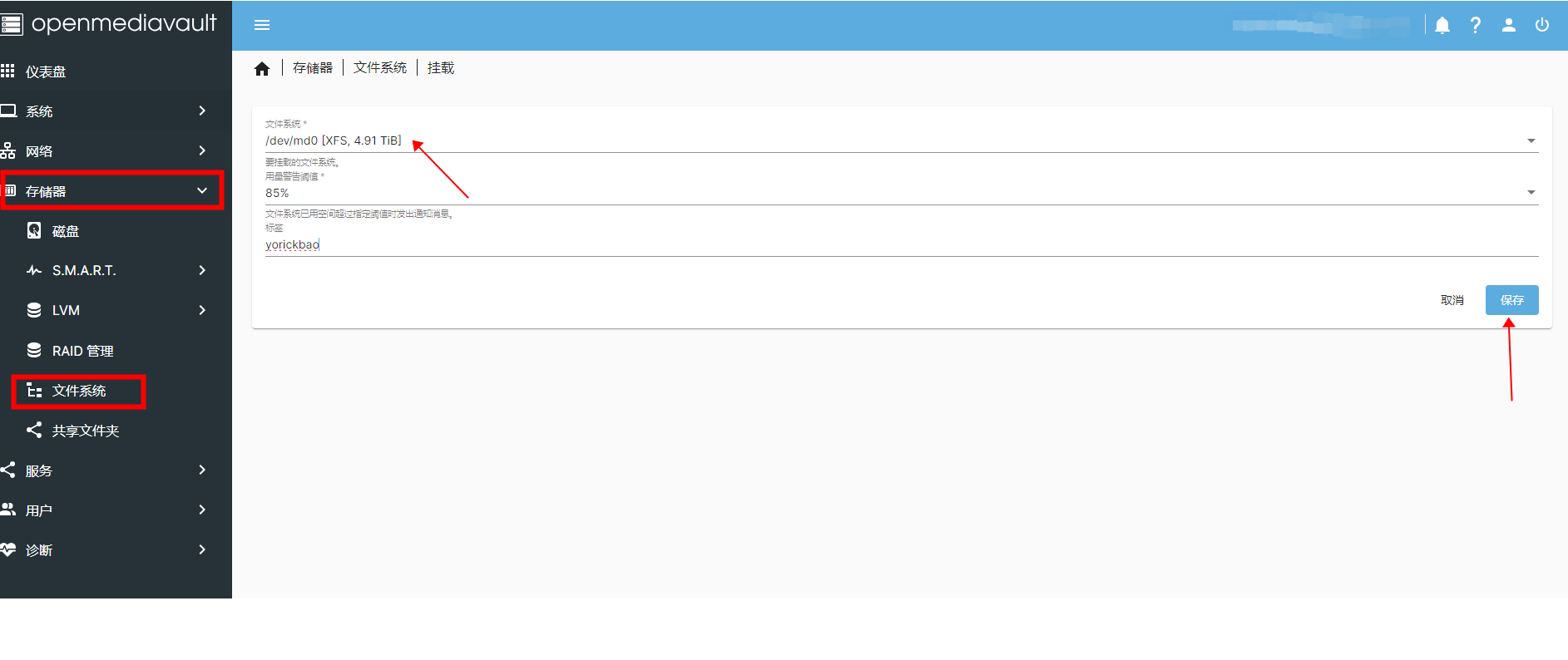

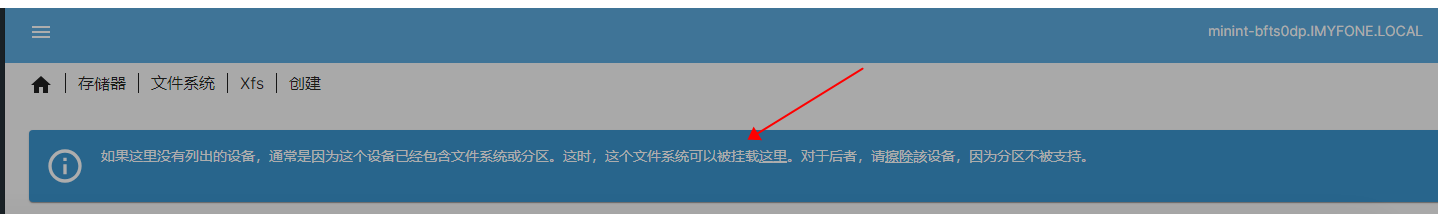

8)如出现以下提示则点击【被挂载这里】；

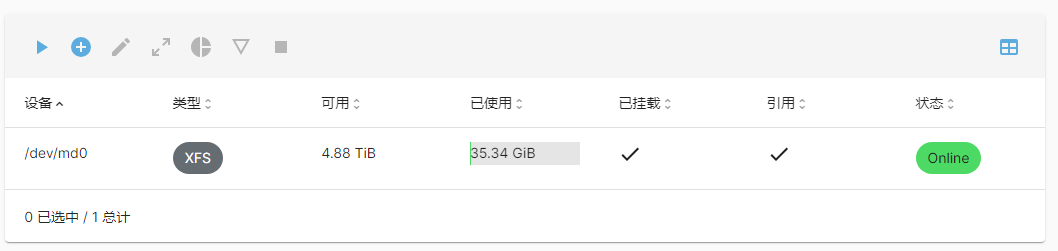

9)最后确定【待应用的配置更改】，直至该软RAID的【已挂载】状态为【√】，【状态】为【online】；

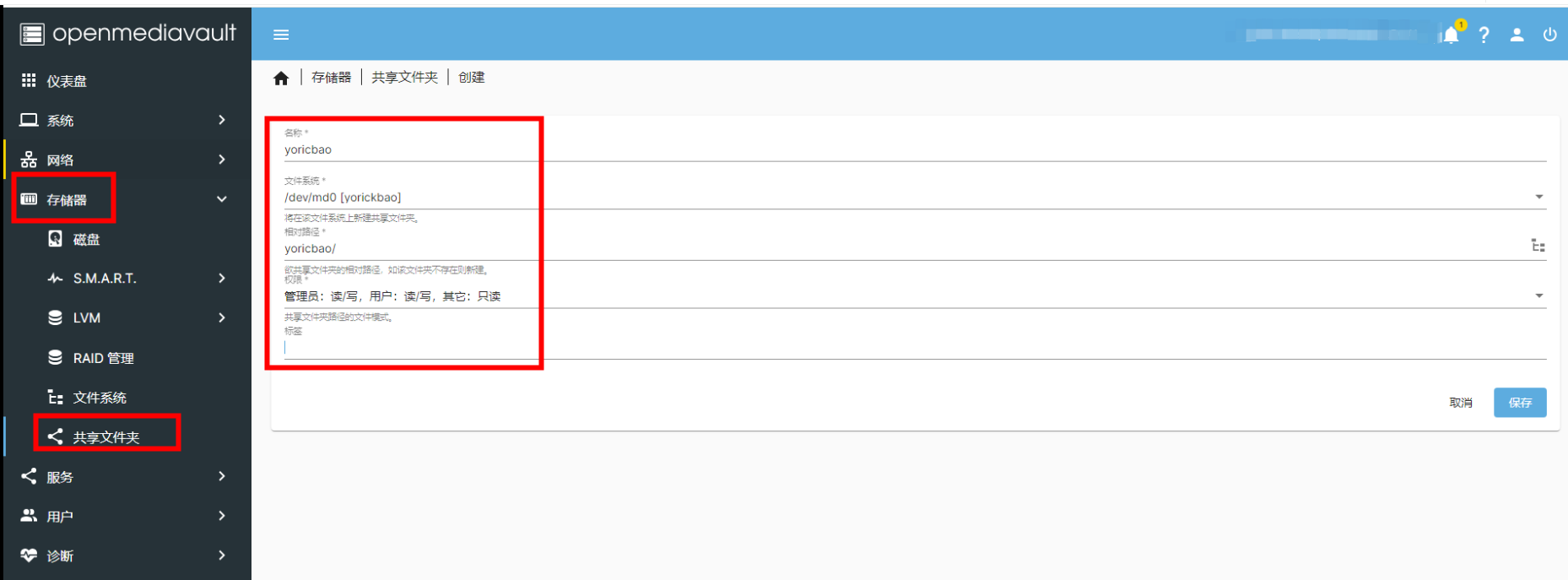

10)设置【文件系统】完毕后，则可设置【共享文件夹】。选择【存储器】->【共享文件夹】->点击上方【+】->【名称】可自定义->【文件系统】选择上述创建的文件系统->【相对路径】可自定义->【权限】按照默认设置，点击【保存】

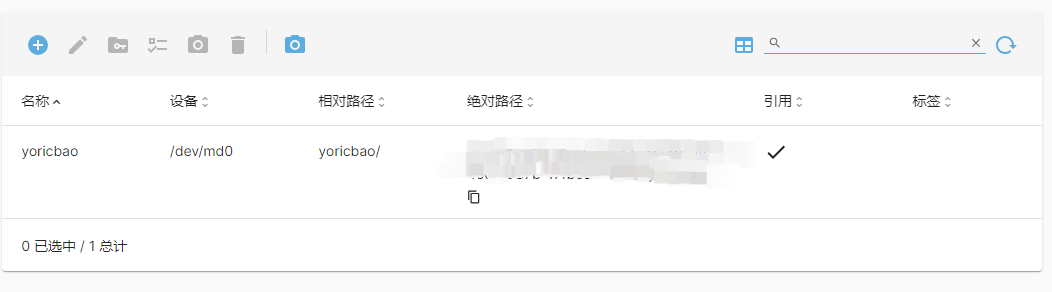

11)最后确定【待应用的配置更改】，如下图所示；

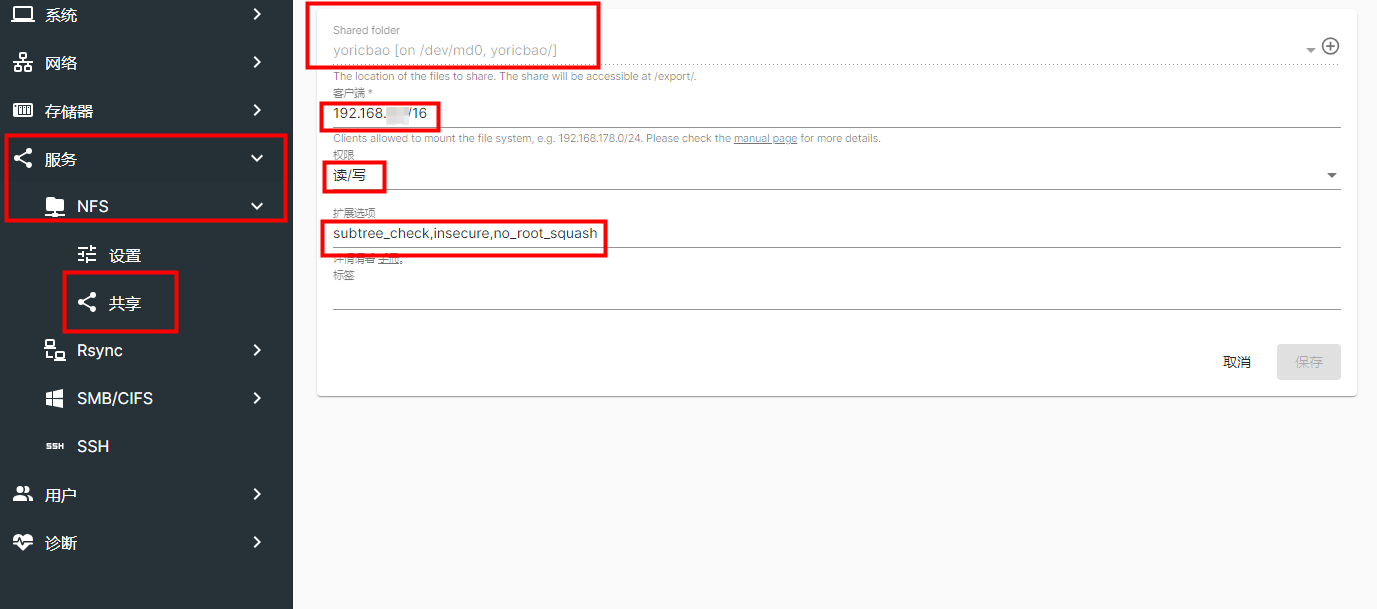

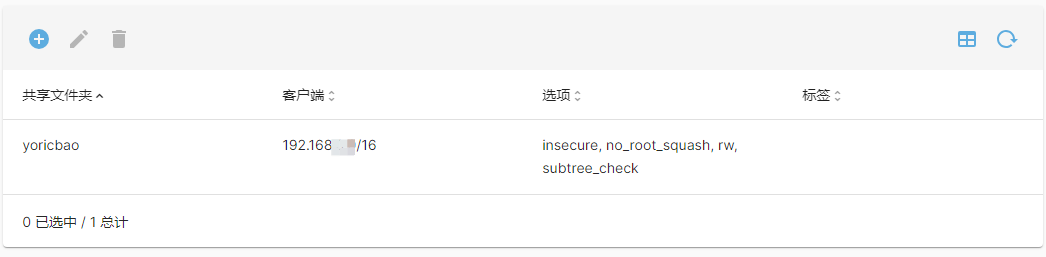

12)上述设置完成后，则可设置共享。选择【服务】->【NFS】->【共享】->在【shared folder】中选择上述设置的共享文件夹->【客户端】写入Esxi服务器中所属网段->【权限】设置为【读/写】->【扩展选项】中写入【no_root_squash】->点击【保存】。
(PS:no_root_squash：登入 NFS 主机使用分享目录的使用者，如果是 root 的话，那么对于这个分享的目录来说，他就具有 root 的权限！这个项目『极不安全』，不建议使用！)
VMware vCenter Server 安装
在完成Esxi，OMV中打开NFS服务和创建软RAID后，最后需安装VMware vCenter Server。使用VMware vCenter Server的数据中心，数据存储，集群将Esxi及软RAID连接起来。VMware vCenter Server可向下兼容，所以在搭建两台6.7.0的Esxi后选择VMware vCenter 7.0.3(最终是否兼容可查看官方提供的兼容性文档)。
VMware vCenter Server下载地址：吴昊博客-全网最全VCSA7各个版本下载包含发布时间版本号MD5/SHA1
第一次下载镜像包时，本人错误的将镜像下载为【VMware-vCenter-Server-Appliance-7.0.3.01000-20395099-patch-FP.iso】。此包为补丁包镜像，如需要升级或安装相关补丁时使用。安装VMware vCenter时需下载全包镜像【VMware-VCSA-all-7.0.3-20395099.iso】。

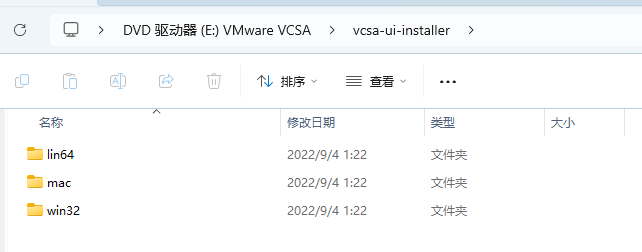

此镜像无法使用Esxi创建虚拟机方式直接安装。此镜像在双击或装载后，【E:\vcsa-ui-installer】中提供三种系统的安装方式：【lin64】（Linux系统），【mac】(苹果系统)，【win32】（windows系统），可根据当前系统进行安装（PS：此镜像安装不是直接安装到本地系统环境中，而是通过此镜像远程直接安装到指定Esxi中）。
安装第一阶段

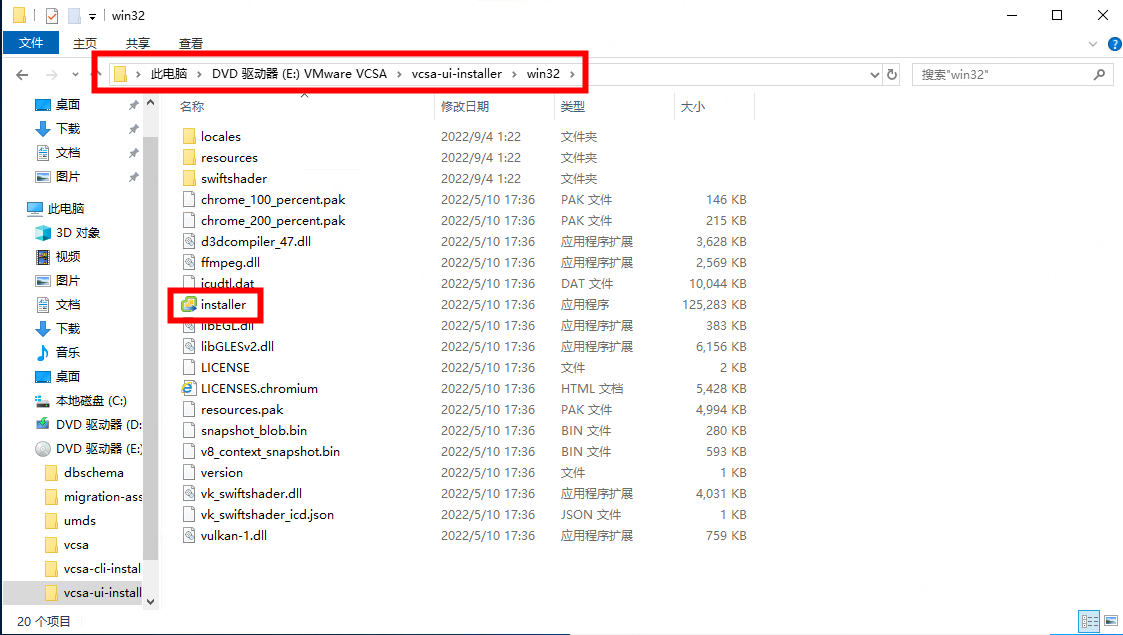

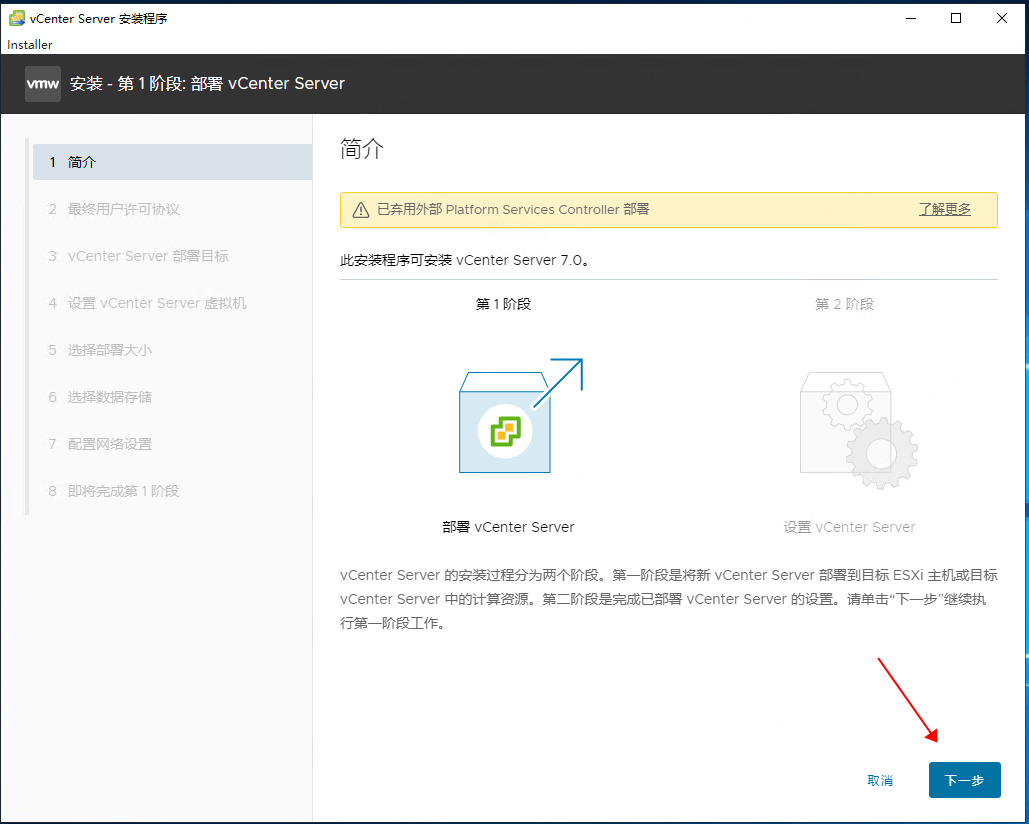

1)整个安装方式分为两个阶段，第一阶段为部署vCenter Server，第二阶段为配置vCenter Server。本次实验使用Windows 环境安装。所以安装时选择双击【E:\vcsa-ui-installer\win32\installer.exe】；

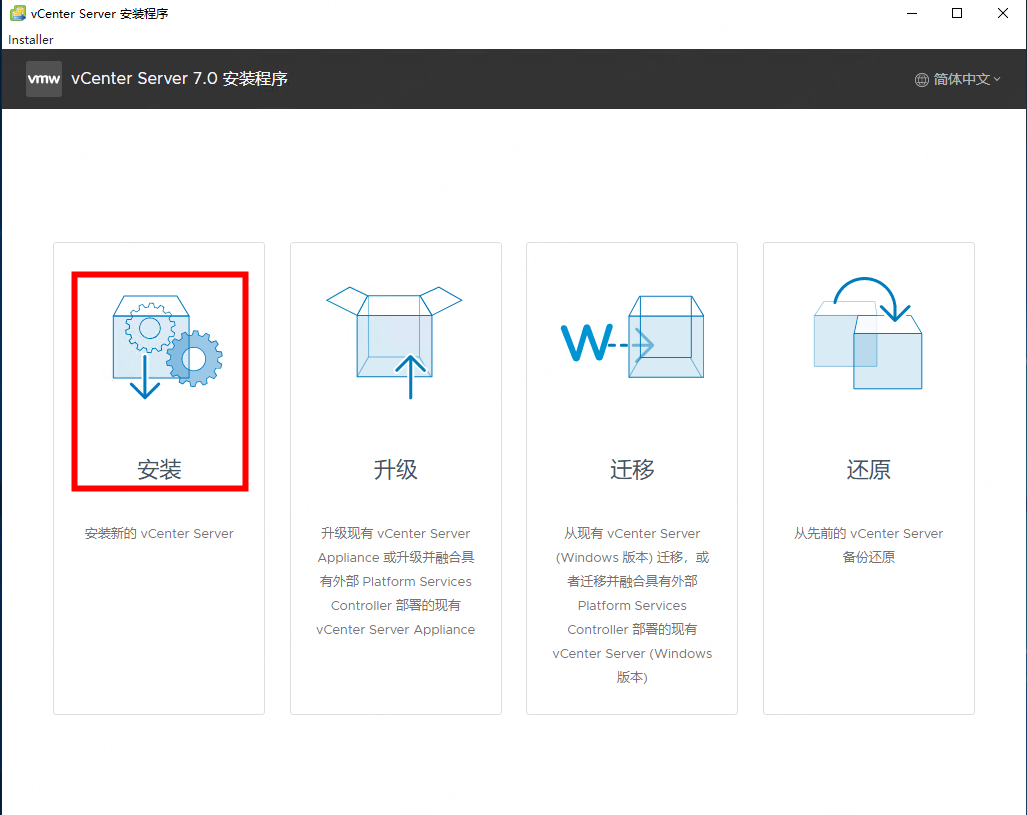

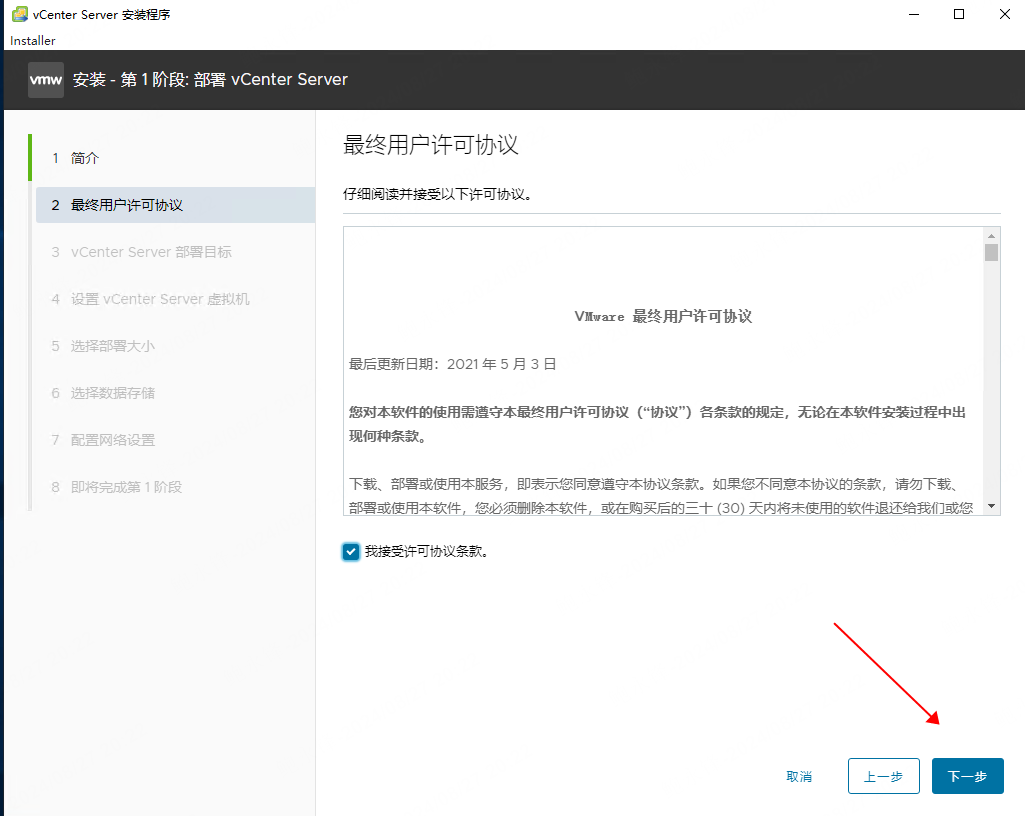

2)在安装界面右上角可选择安装语言，选择简体中文，点击【安装】然后一直【下一步】；

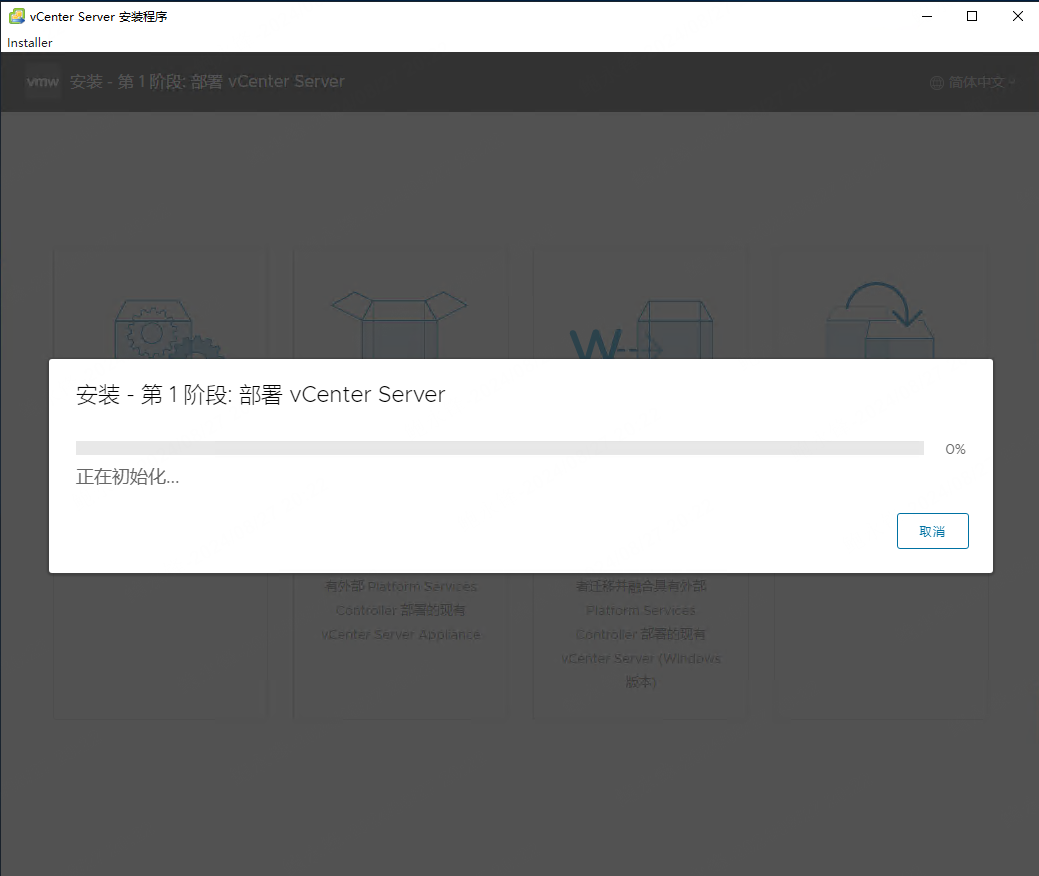

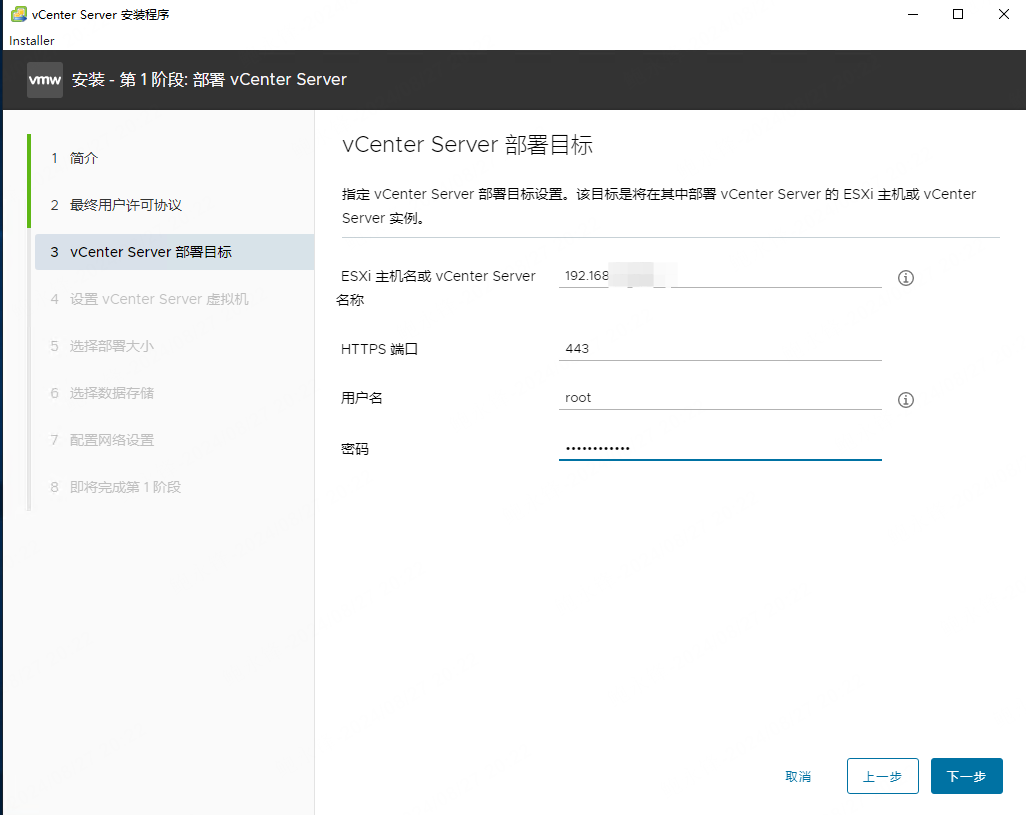

3)【vCenter Server部署目标】时，需填入需安装到Esxi服务器的IP地址，并输入该Esxi的登录名及密码，设置完毕后，当第一阶段进入部署阶段时，则会在该Esxi自动生成一个vCenter 虚拟机，然后【下一步】；

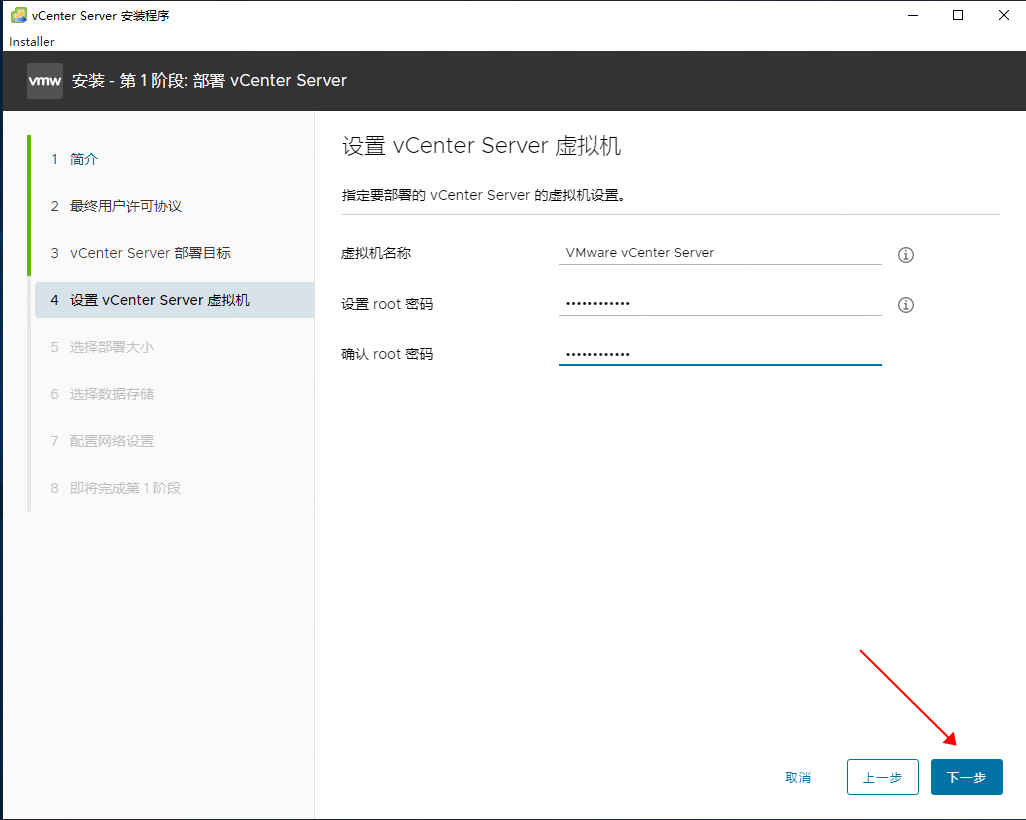

4)【设置vCenter Server 虚拟机】时，输入登录vCenter Server虚拟机的密码（用户名默认为root）；

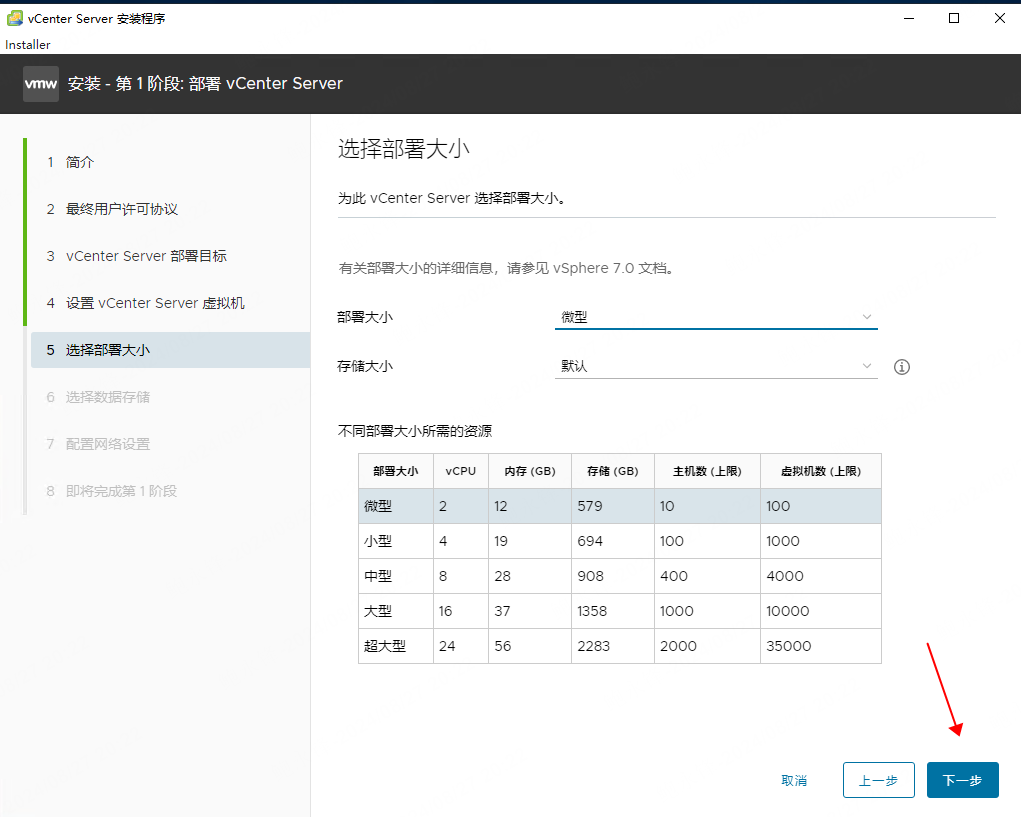

5)根据实际情况选择部署大小，此处选择微型，部署时如不满足最低安装标准，则无法进入【下一步】；
6)【选择数据存储】时，选择【启用精简磁盘模式】，然后【下一步】；

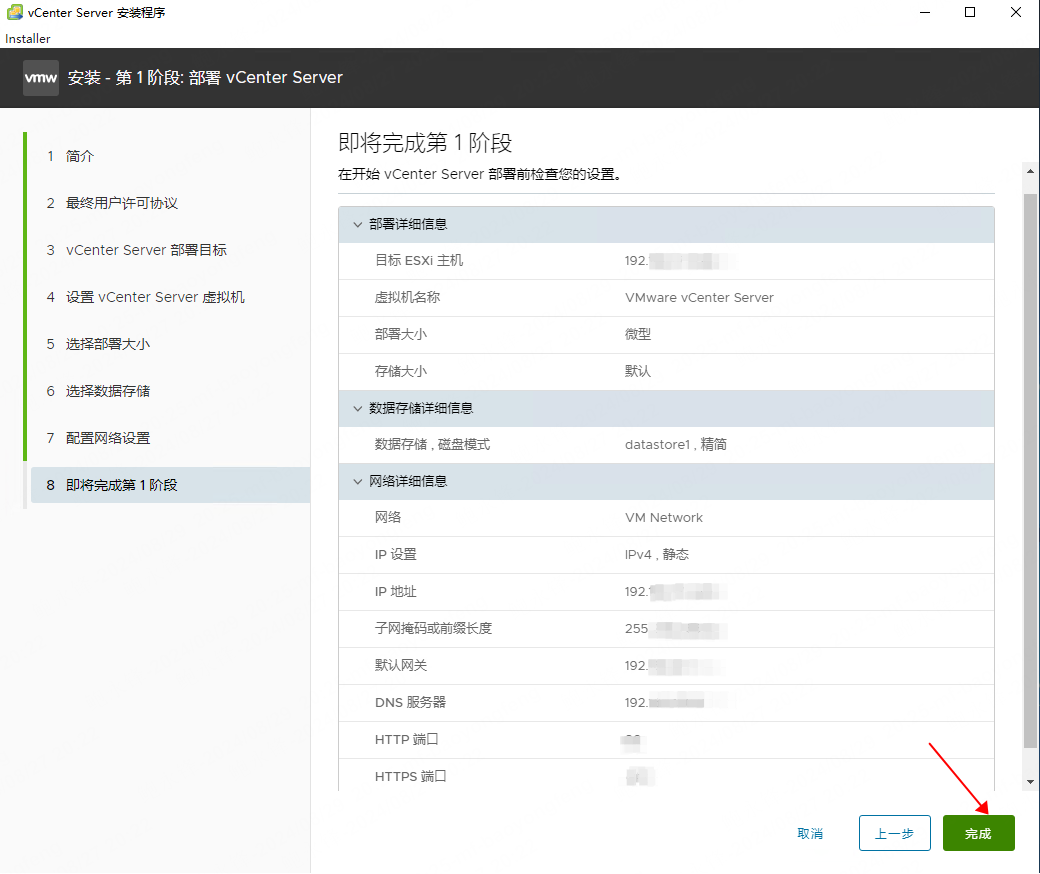

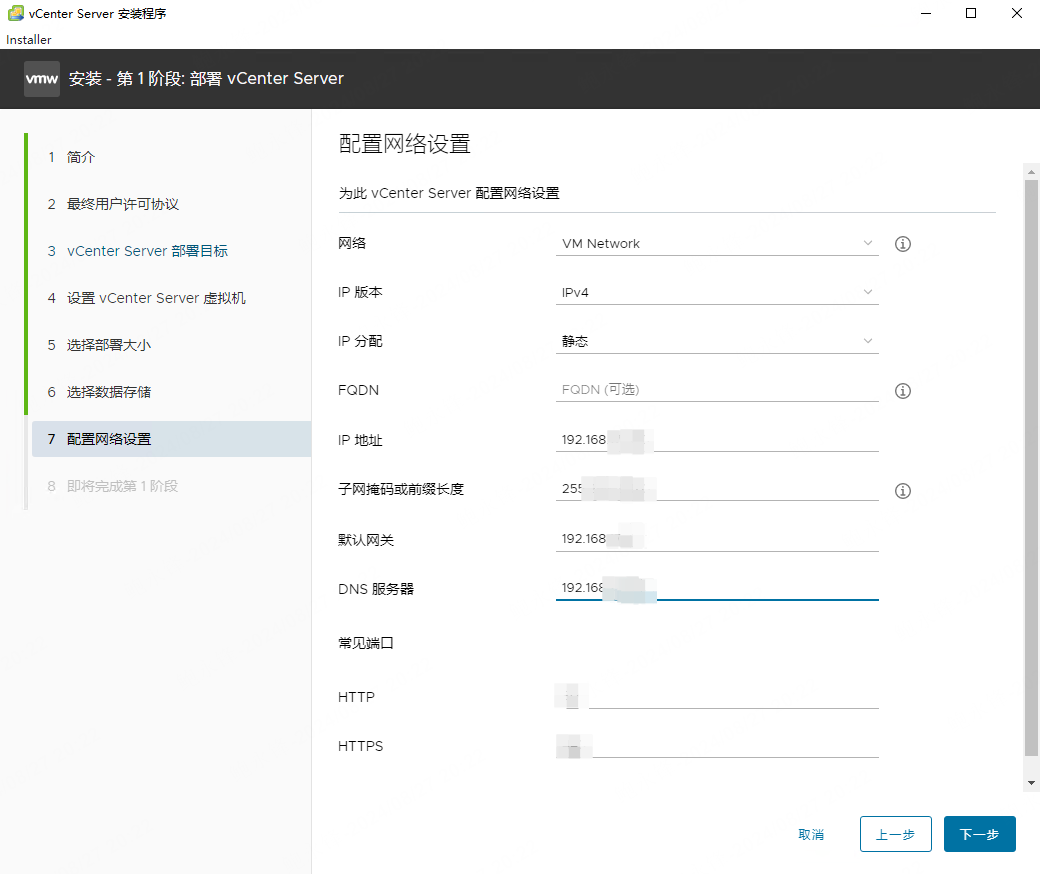

7)【配置网络设置】时，根据实际情况进行设置网络，设置完毕后直接到第一阶段最后设置，点击【完成】后将会在上述Esxi中生成vCenter Server虚拟机；

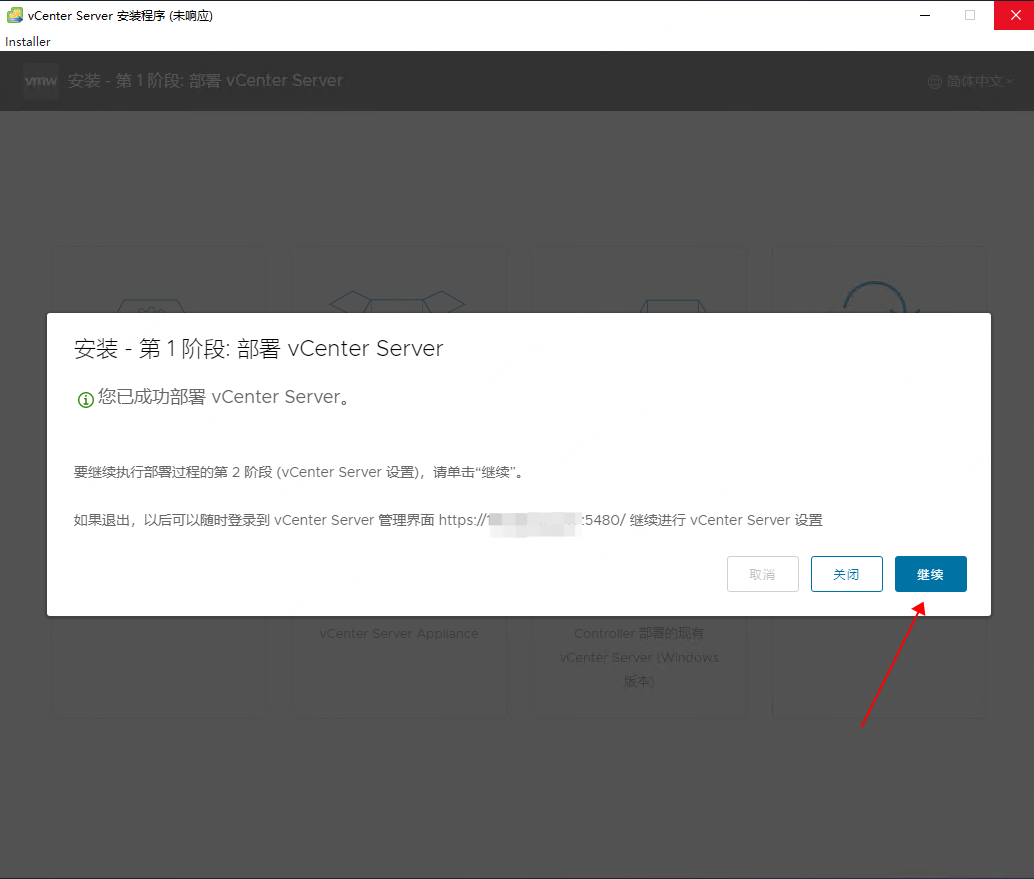

8)第一阶段部署完成后，点击【继续】；此时将进入第二阶段。
安装第二阶段

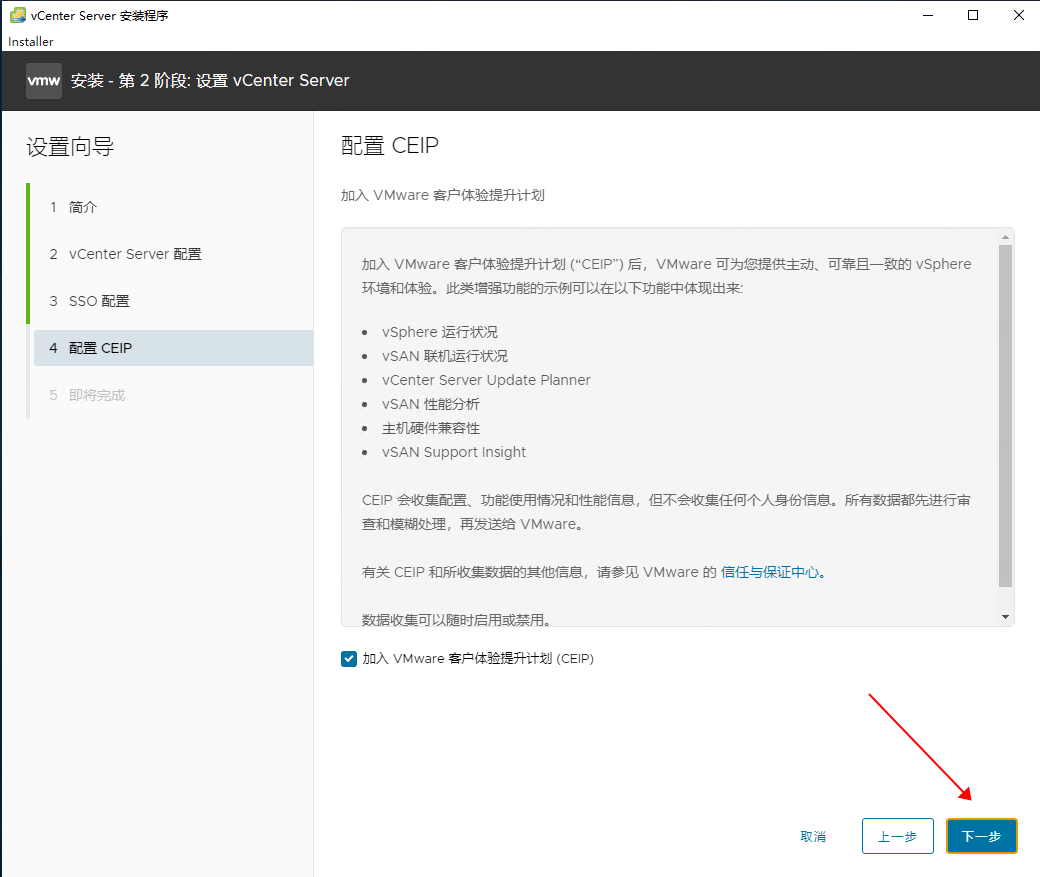

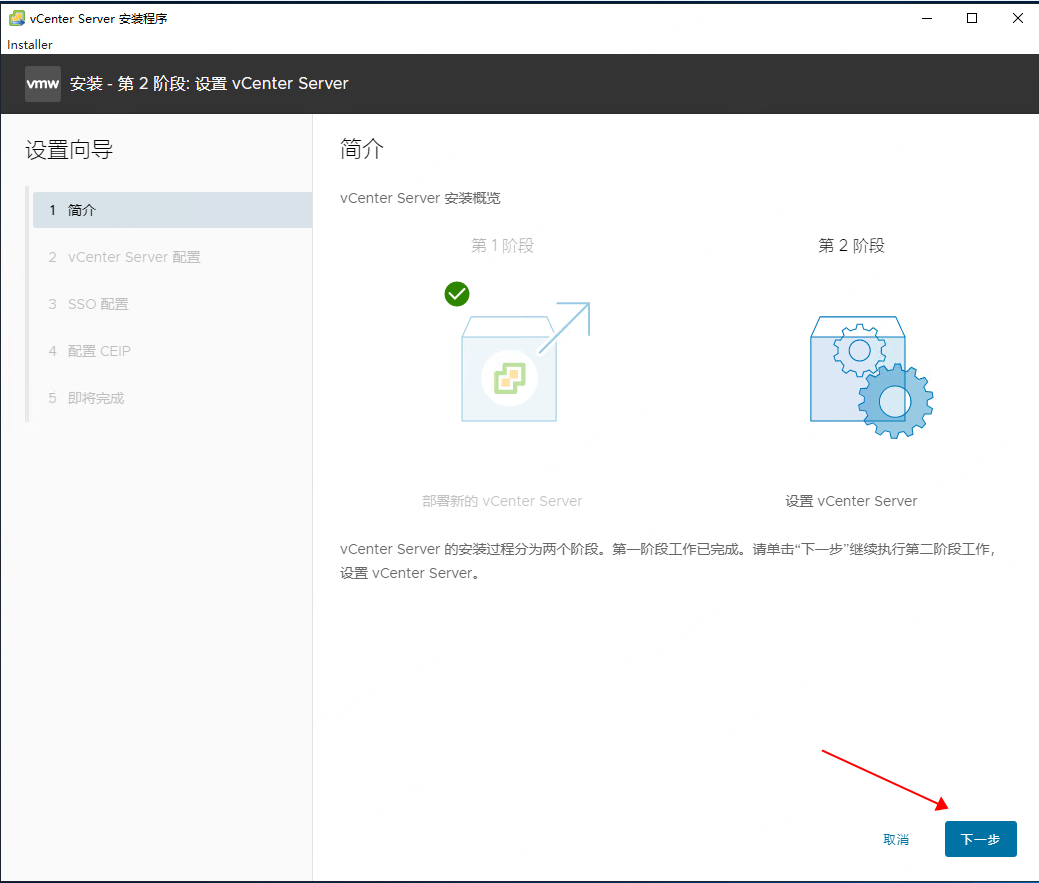

1)第二阶段为配置vCenter Server虚拟机。

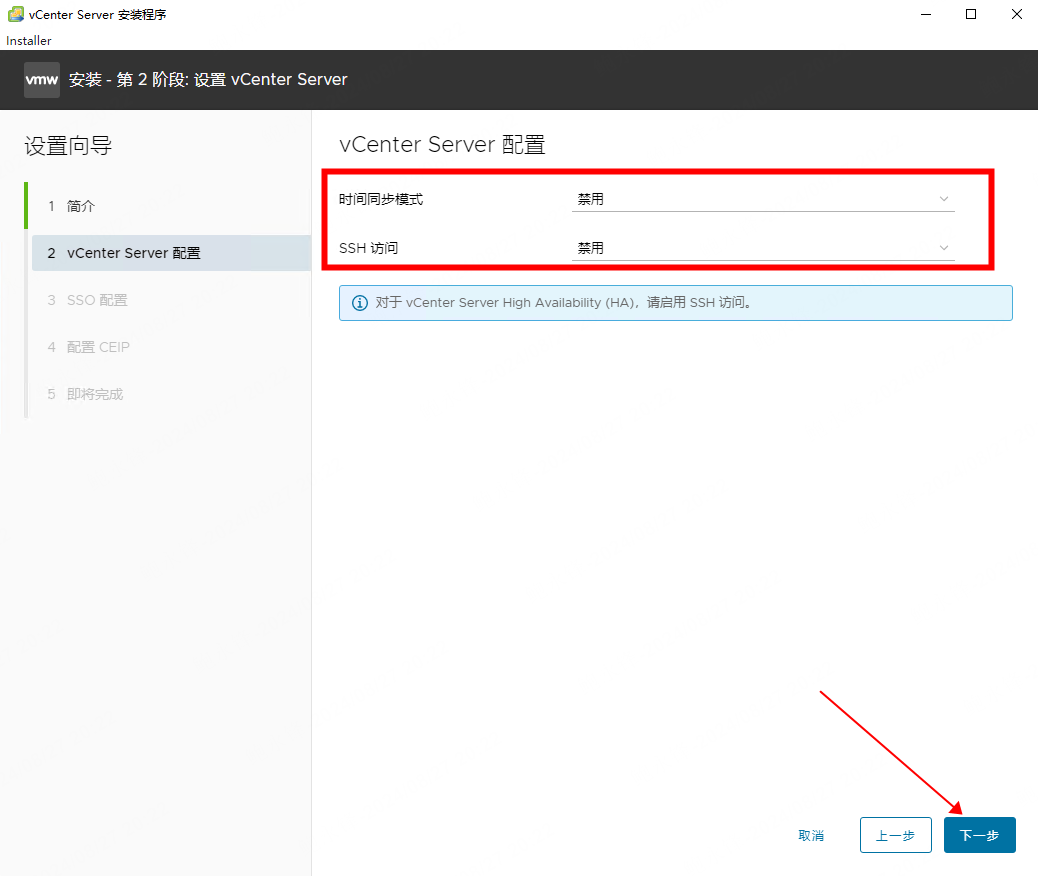

2)【时间同步模式】及【SSH访问】选择禁用，然后【下一步】；

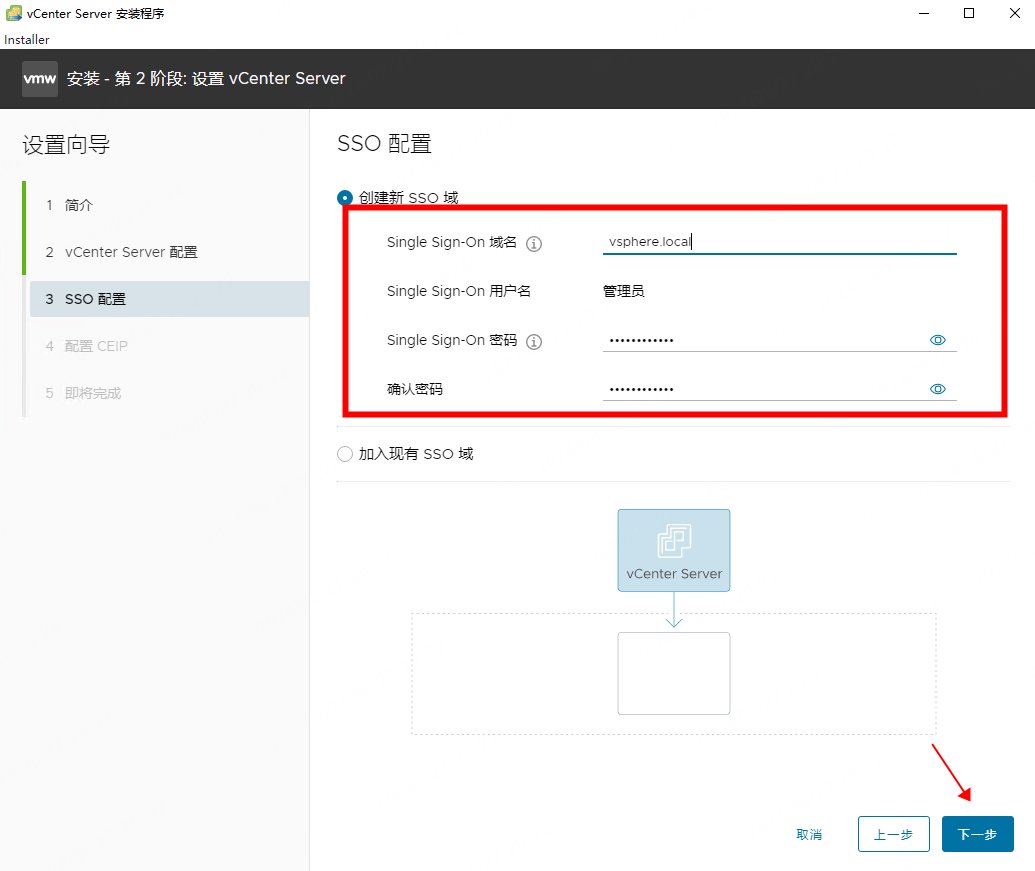

3)【SSO】创建SSO域，此密码为后期浏览器登录时所需使用密码，根据需求设置，然后【下一步】；

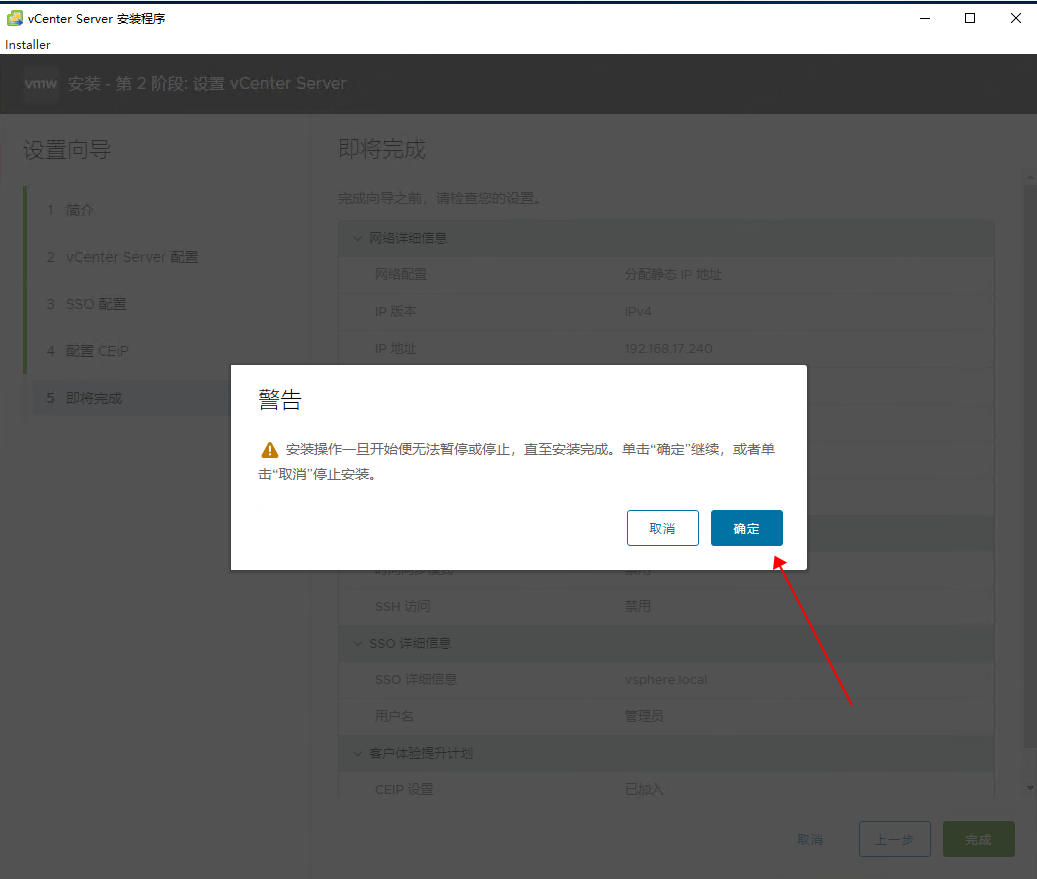

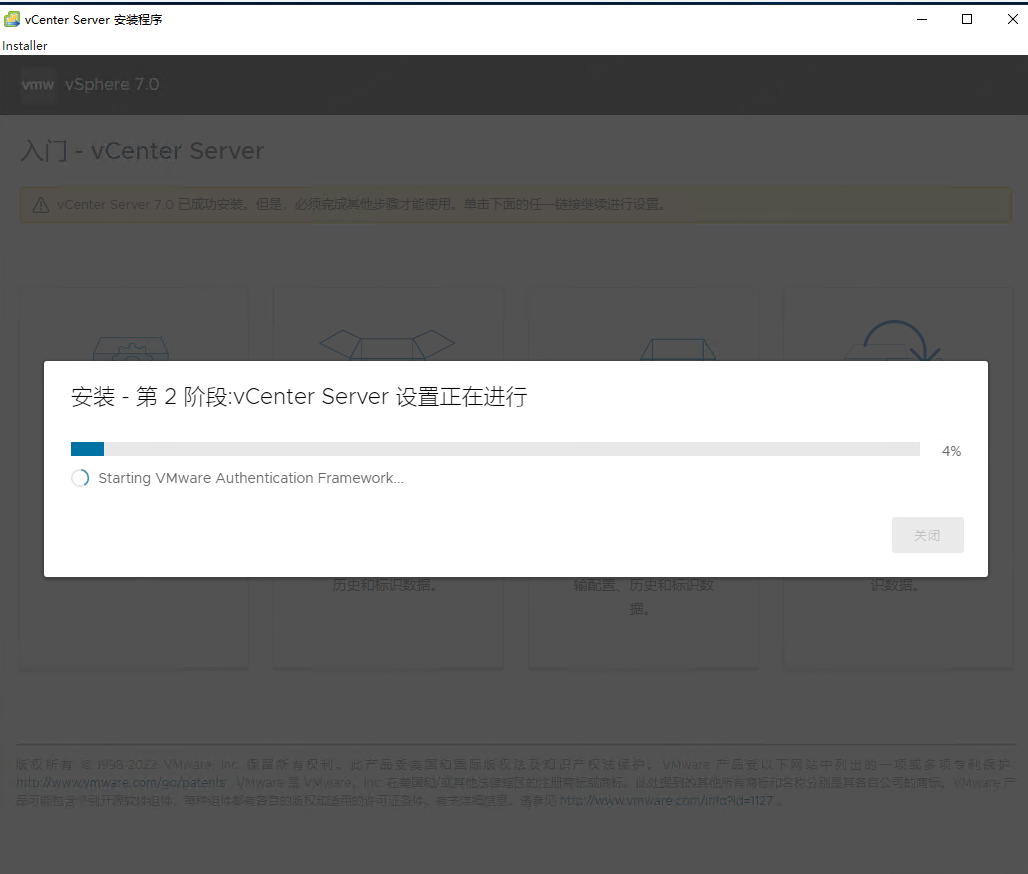

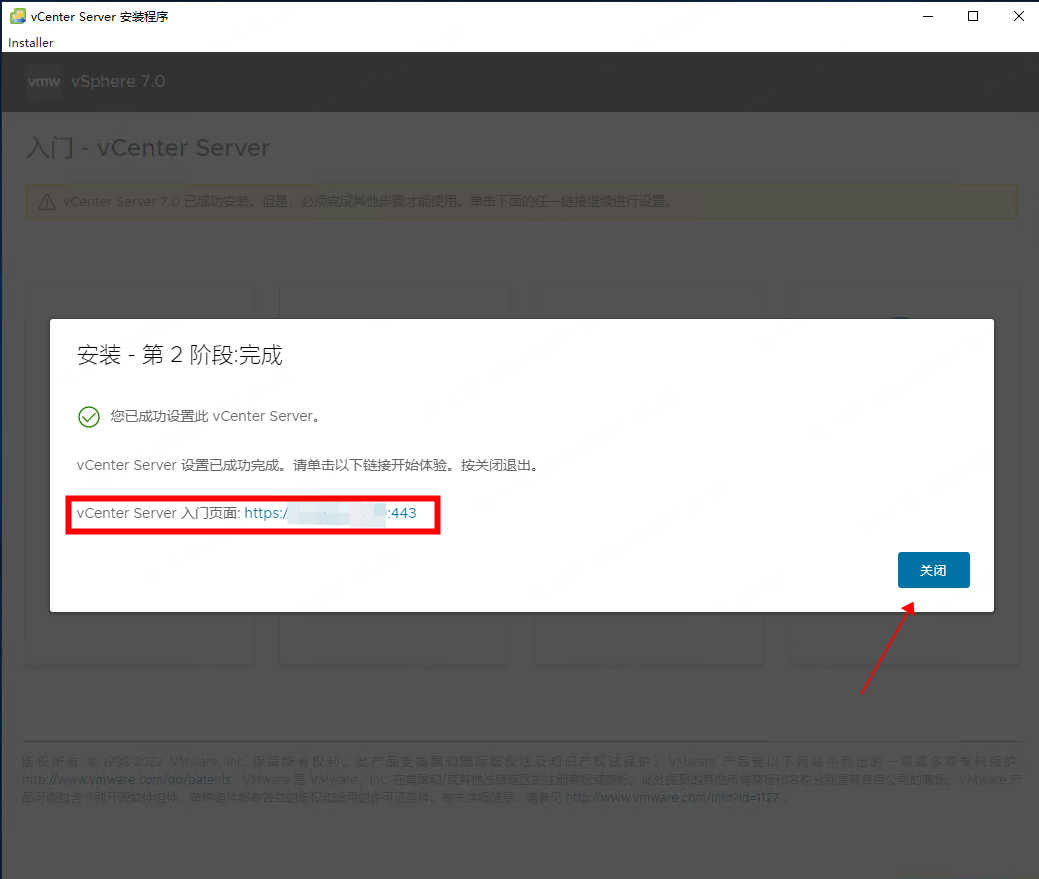

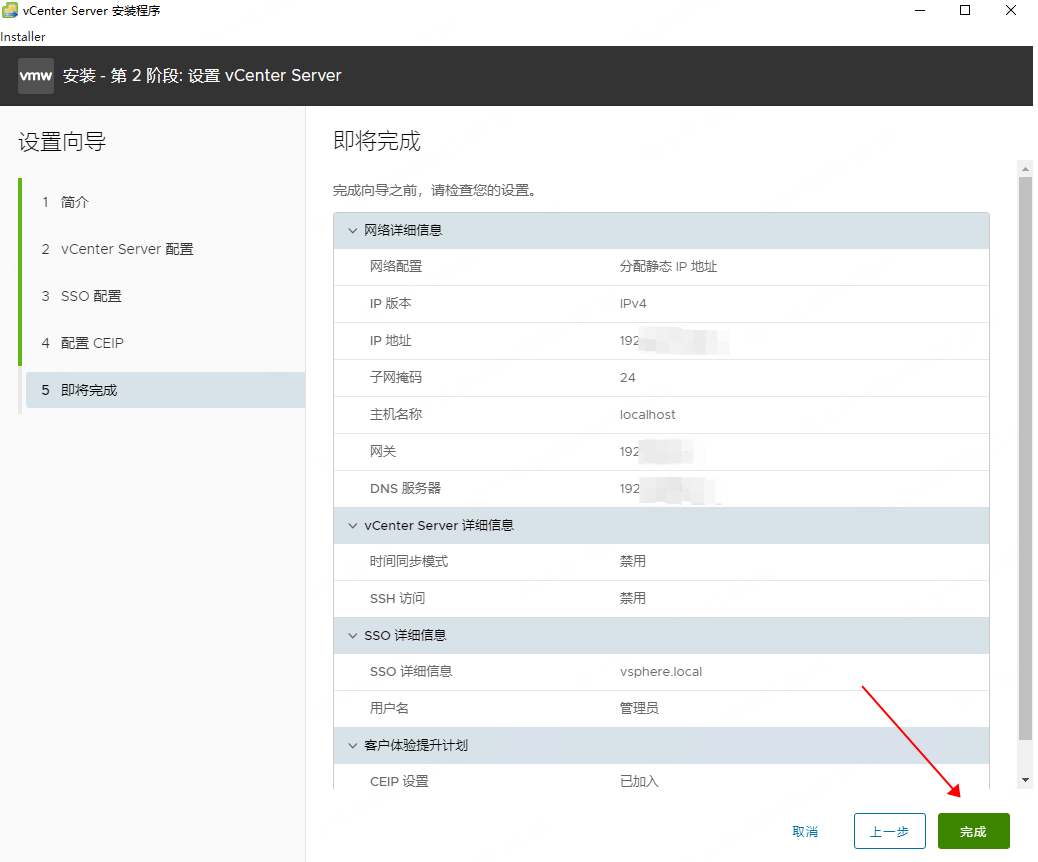

4)设置完毕后直接到第二阶段最后设置，点击【完成】后将完成vCenter Server虚拟机最后配置。

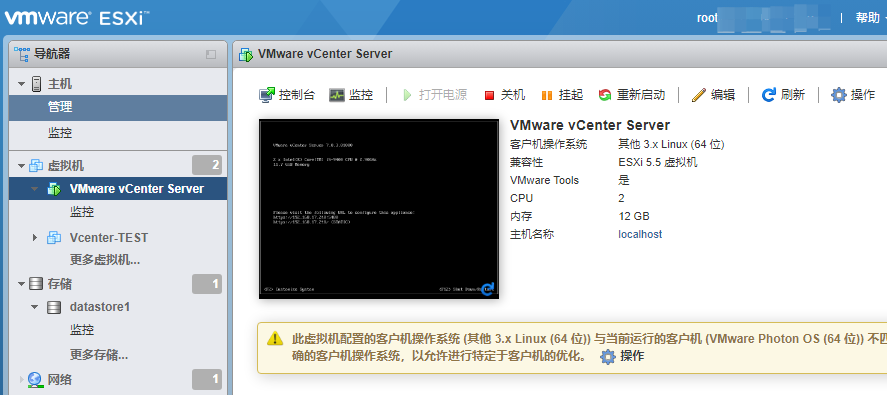

5）最后在Esxi中显示如下：
配置Vmware vCenter server
导入vCenter及Esxi许可证

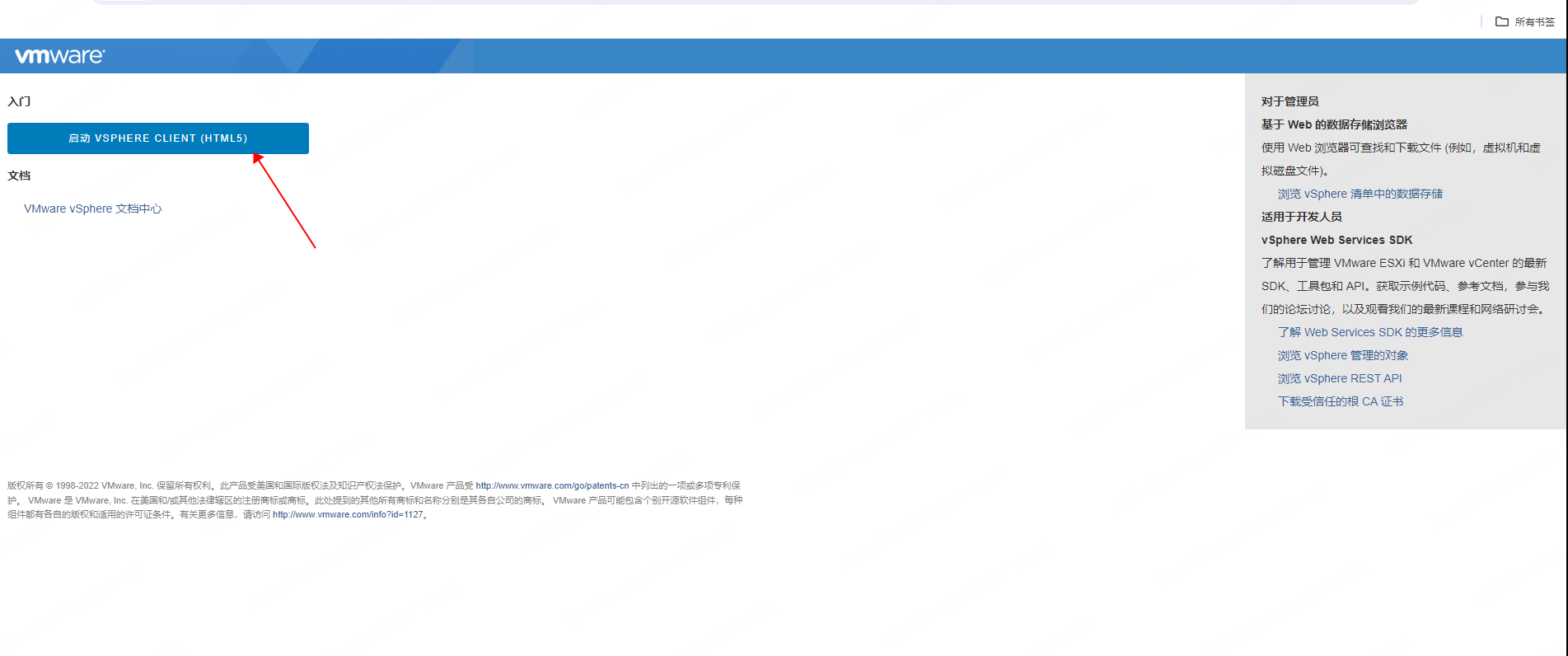

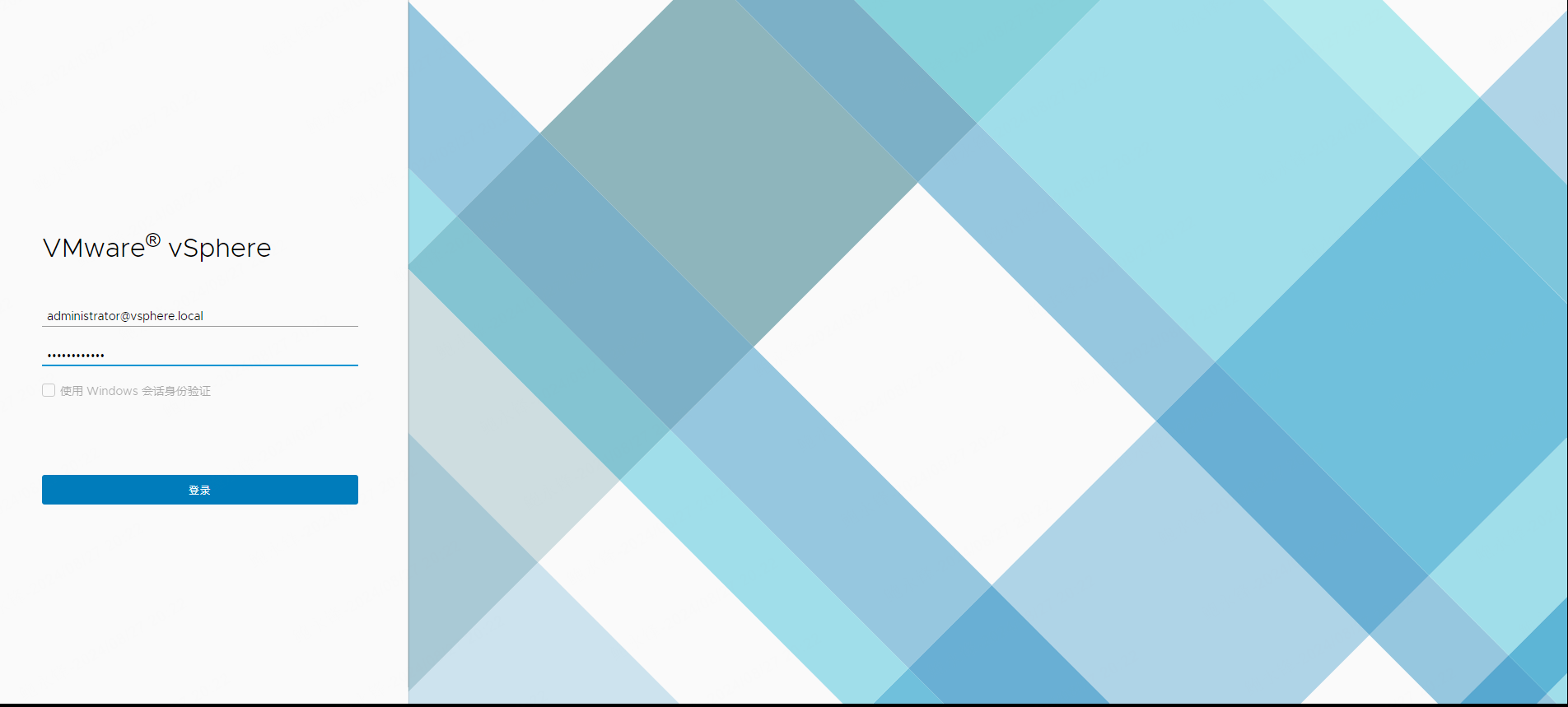

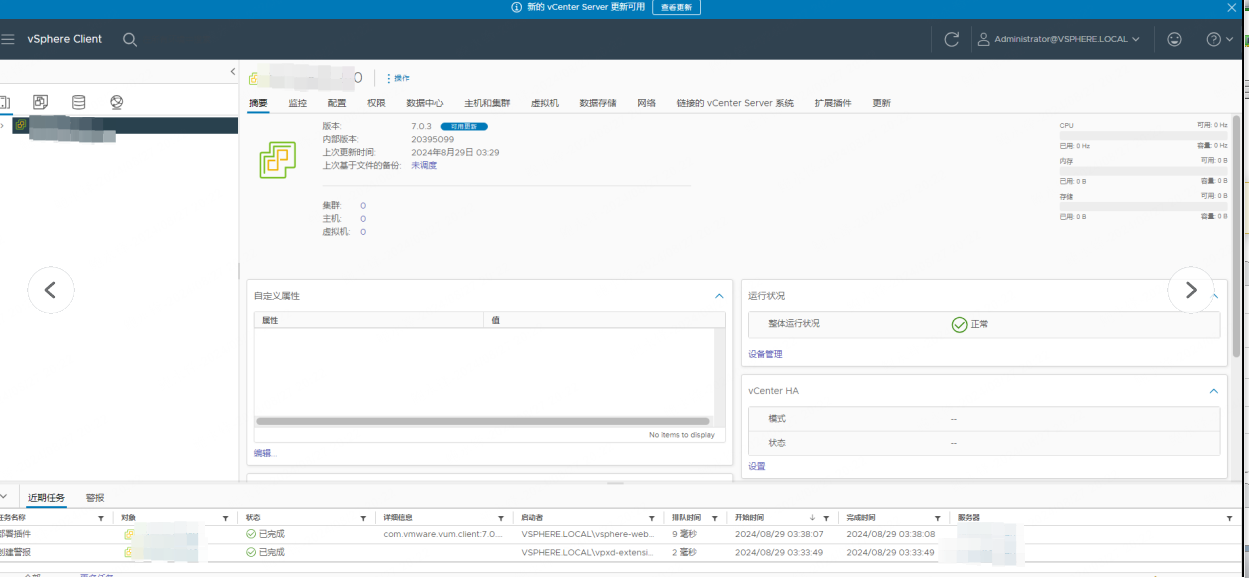

1）安装完成后，在系统界面中出现登录IP地址，可根据此IP地址在浏览器中登录账号（用户名：[email protected] 密码为上述SSO自定义密码）；

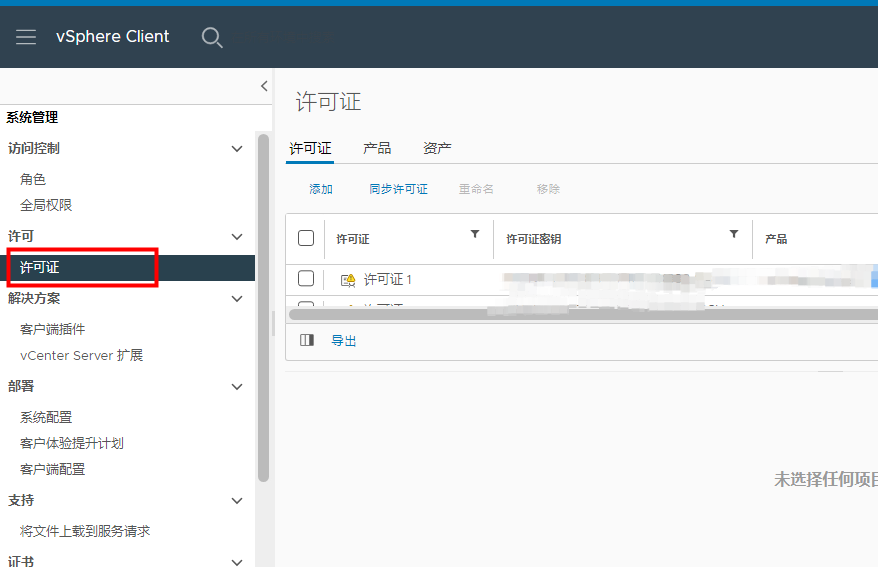

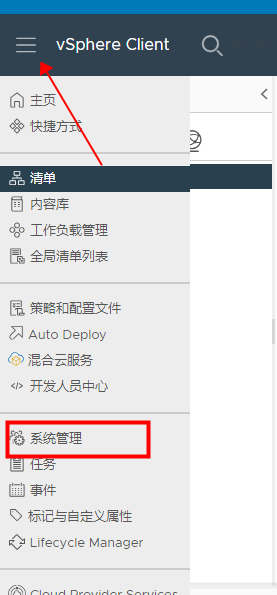

2）进入vCenter Server->选择【系统管理】->【许可证】；

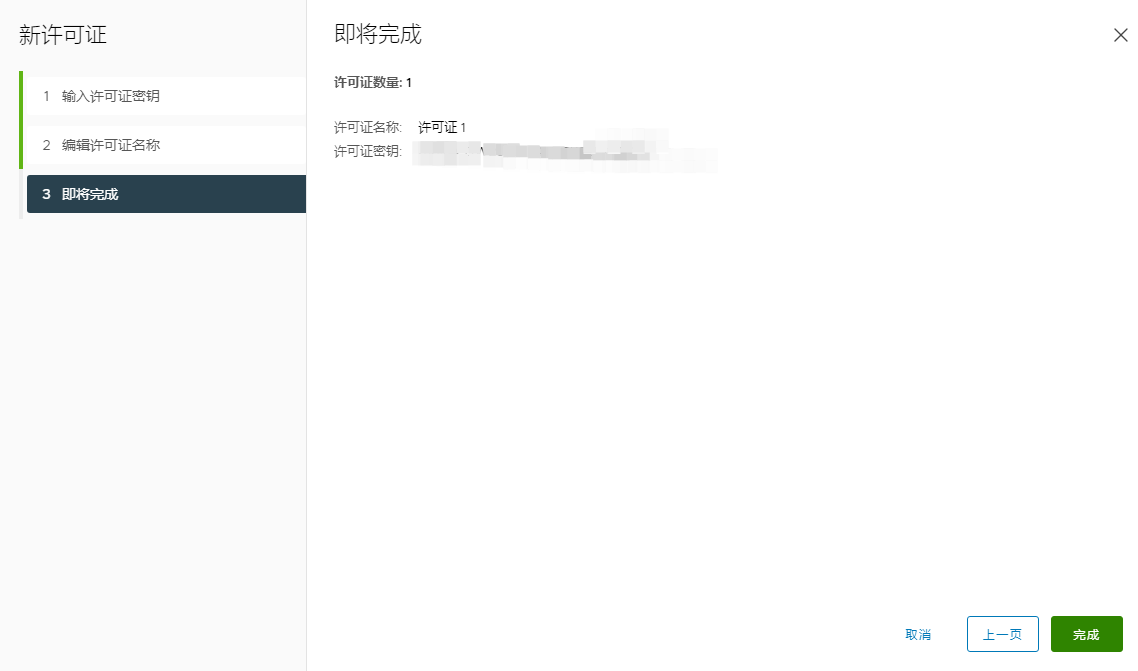

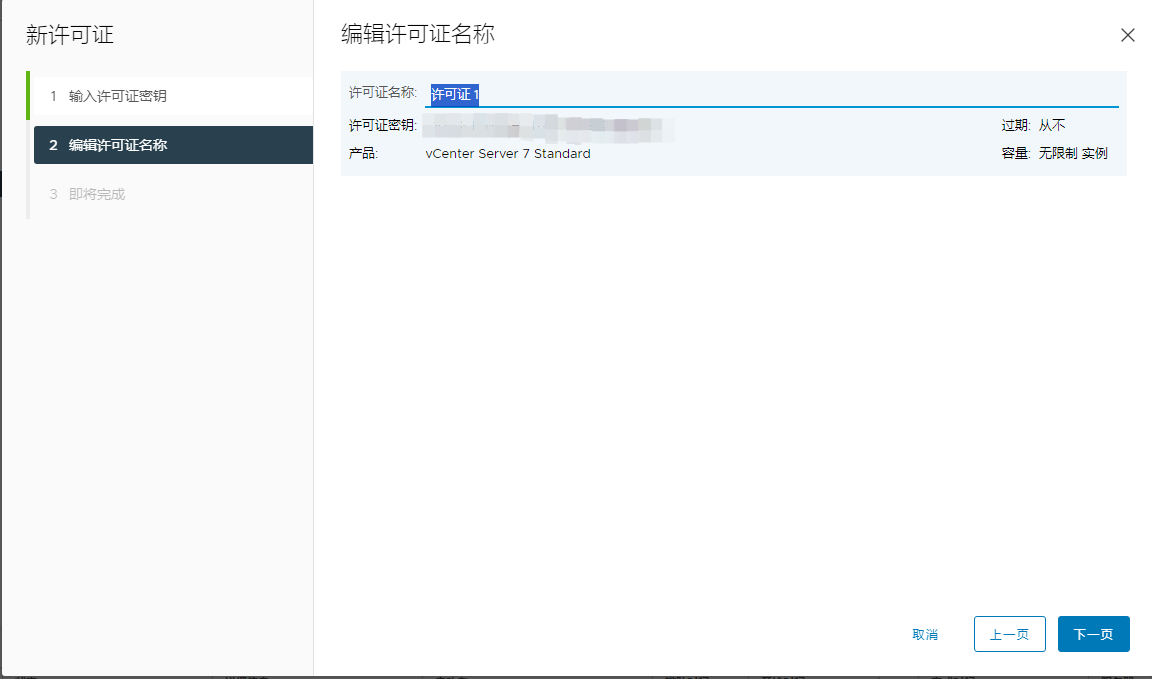

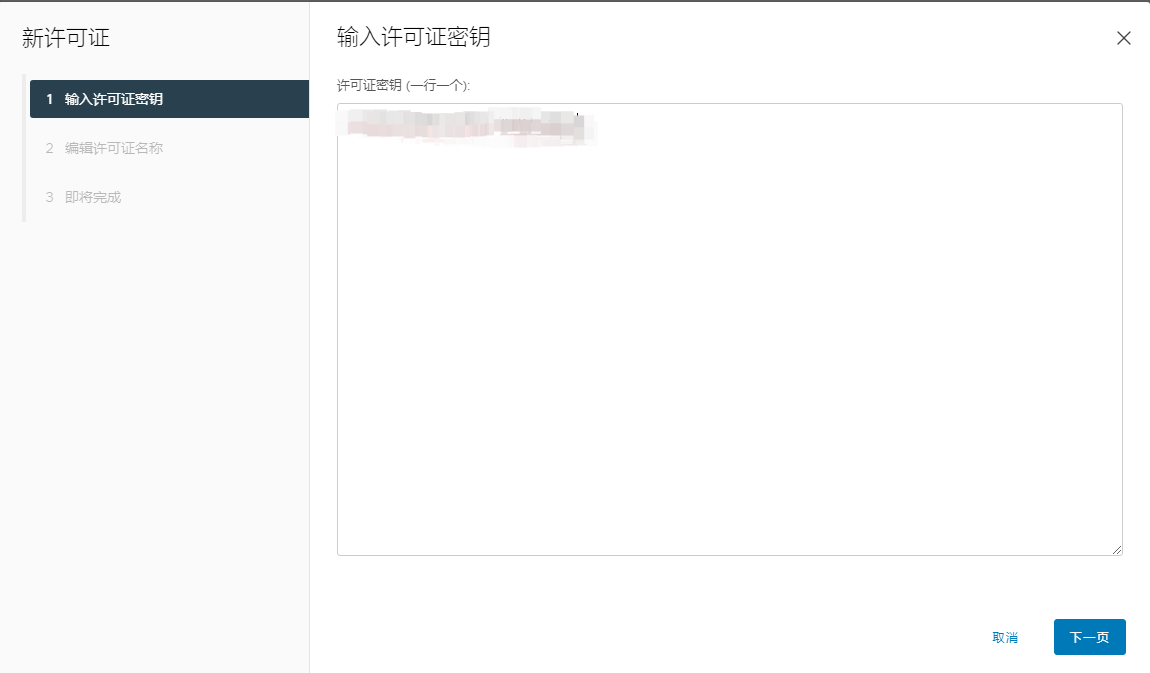

3）将vCenter Server 7 Standard 许可证和VMware vSphere 6 Hypervisor许可证复制导入，最后点击【完成】。（vCenter Server 7 Standard 许可证为激活vCenter ，VMware vSphere 6 Hypervisor许可证为激活Esxi）。

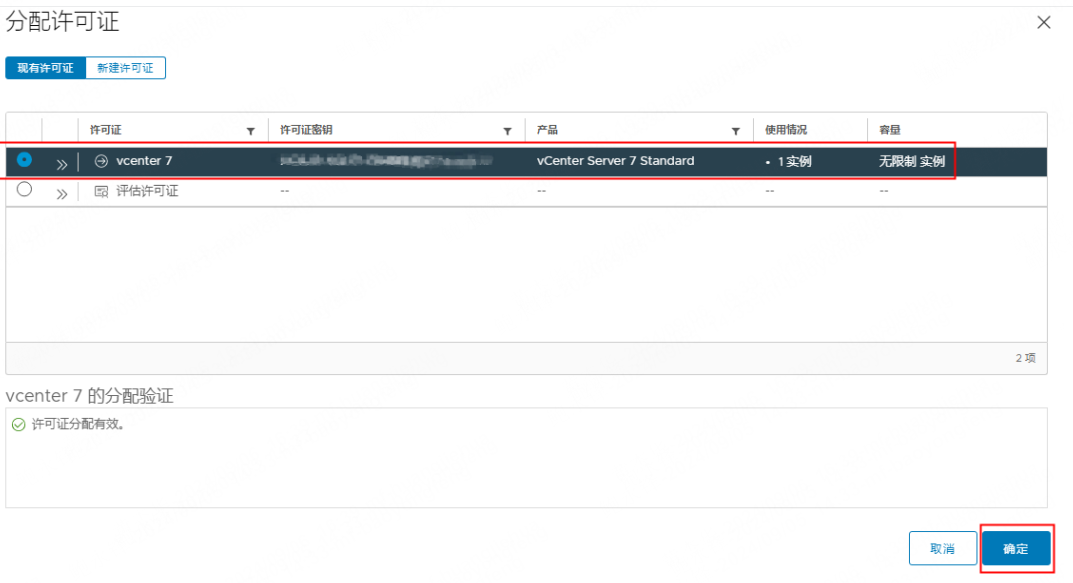

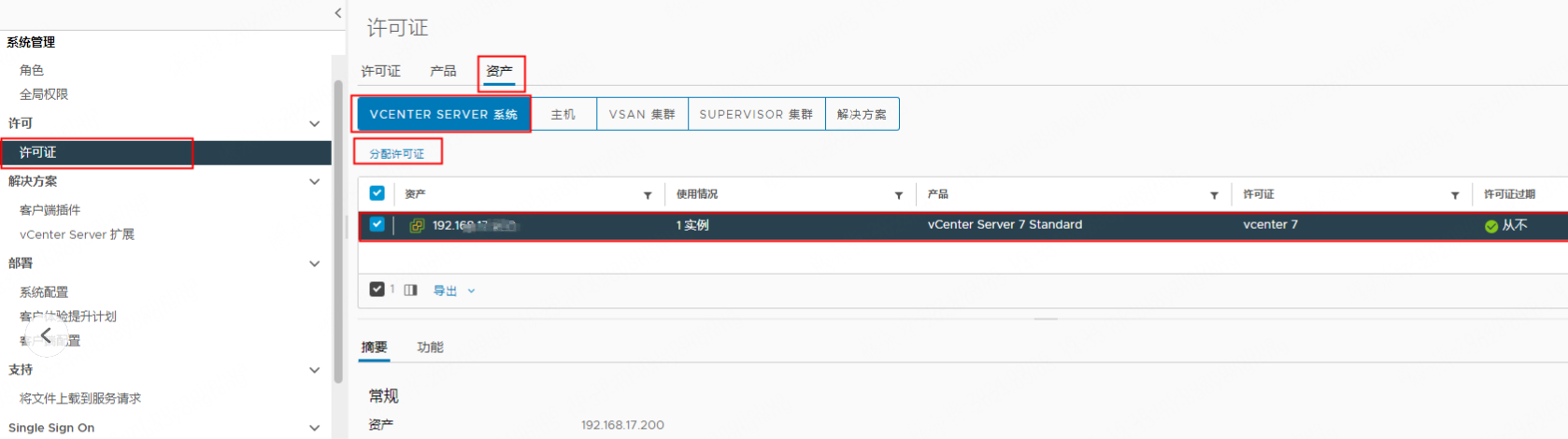

在【许可】->【许可证】->【资产】->【VCENTER SERVER 系统】->选择当前Vcenter->点击【分配许可证】->点击【确定】。如证书可适用，则会显示激活成功。
创建数据中心并添加主机

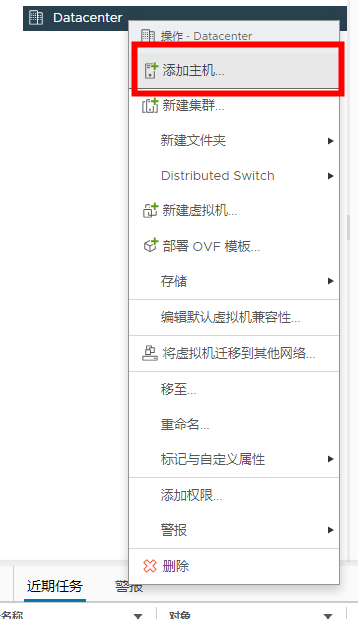

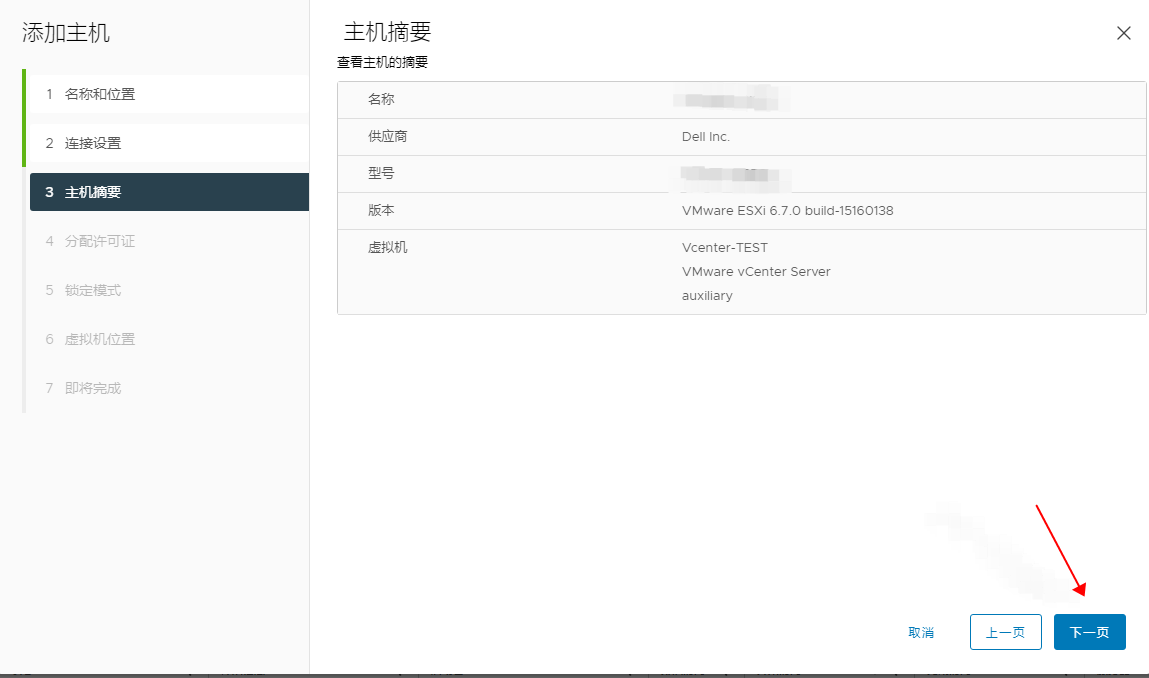

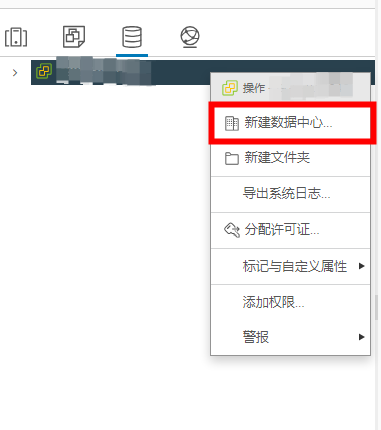

1）【新建数据中心】，创建完数据中心后右键数据中心，选择【添加主机】；

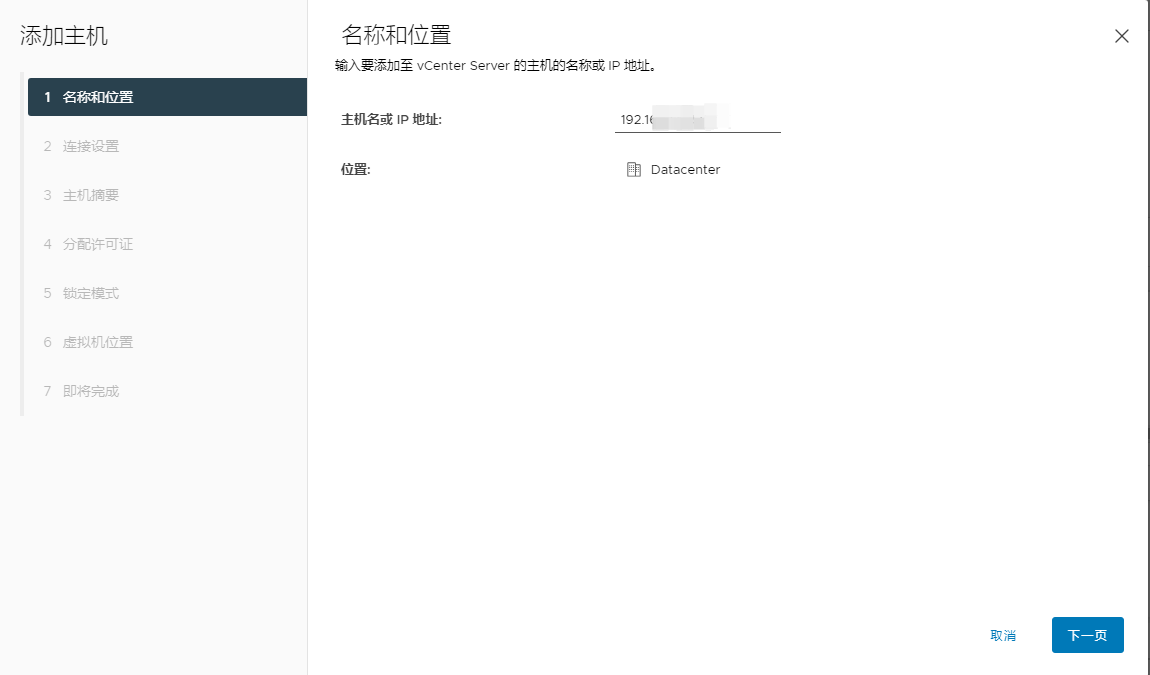

2）此处添加的主机为Esxi，将上述Esxi IP地址输入；

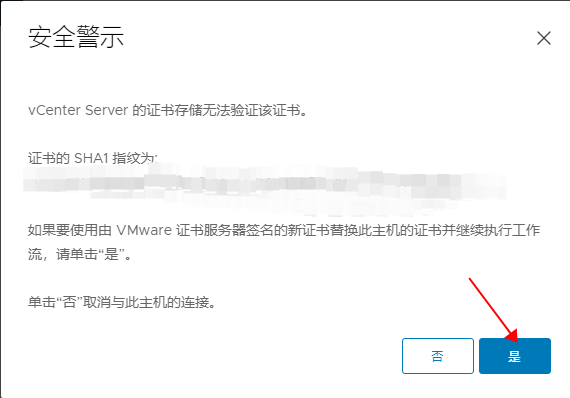

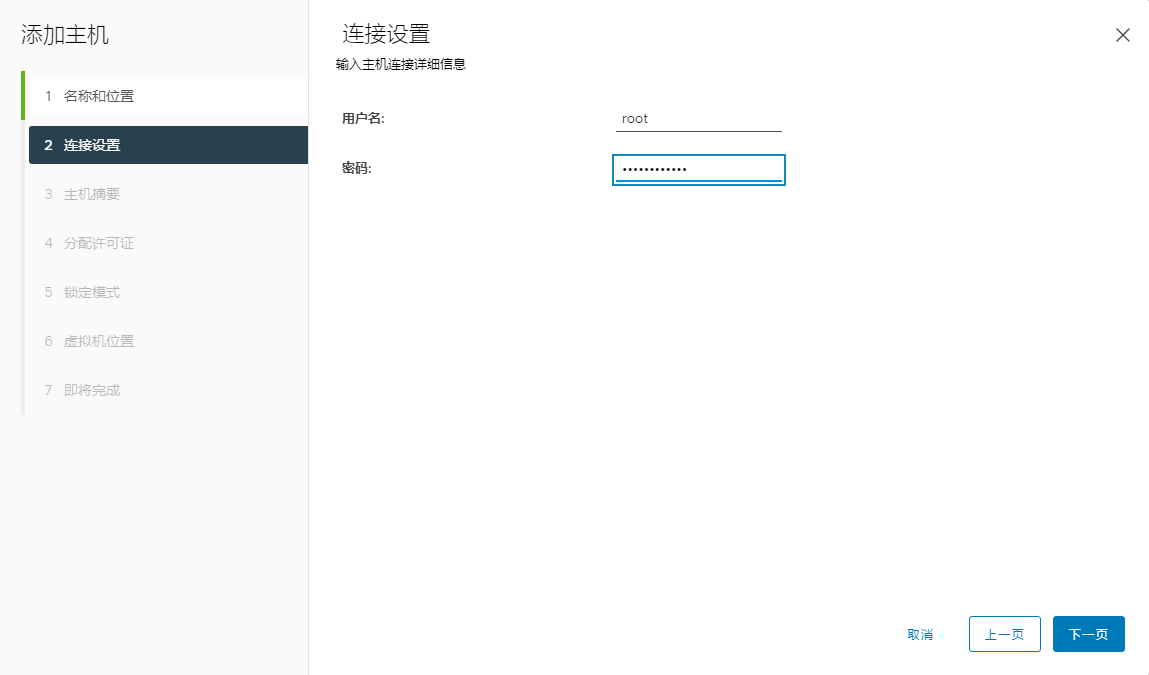

3）【连接设置】中输入Esxi【用户名】及【密码】；

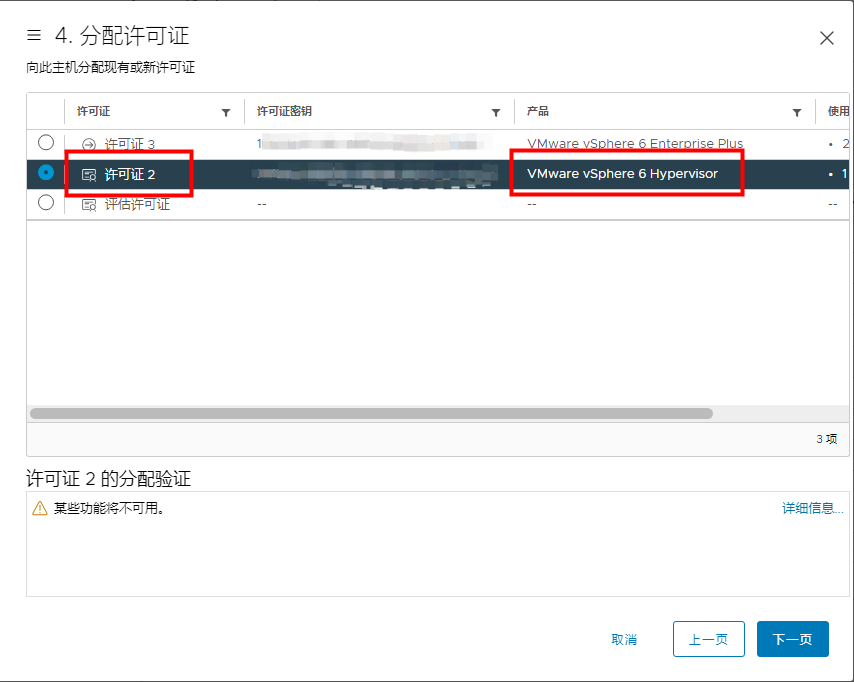

4）【分配许可证】中选择上述导入的VMware vSphere 6 Hypervisor许可证；

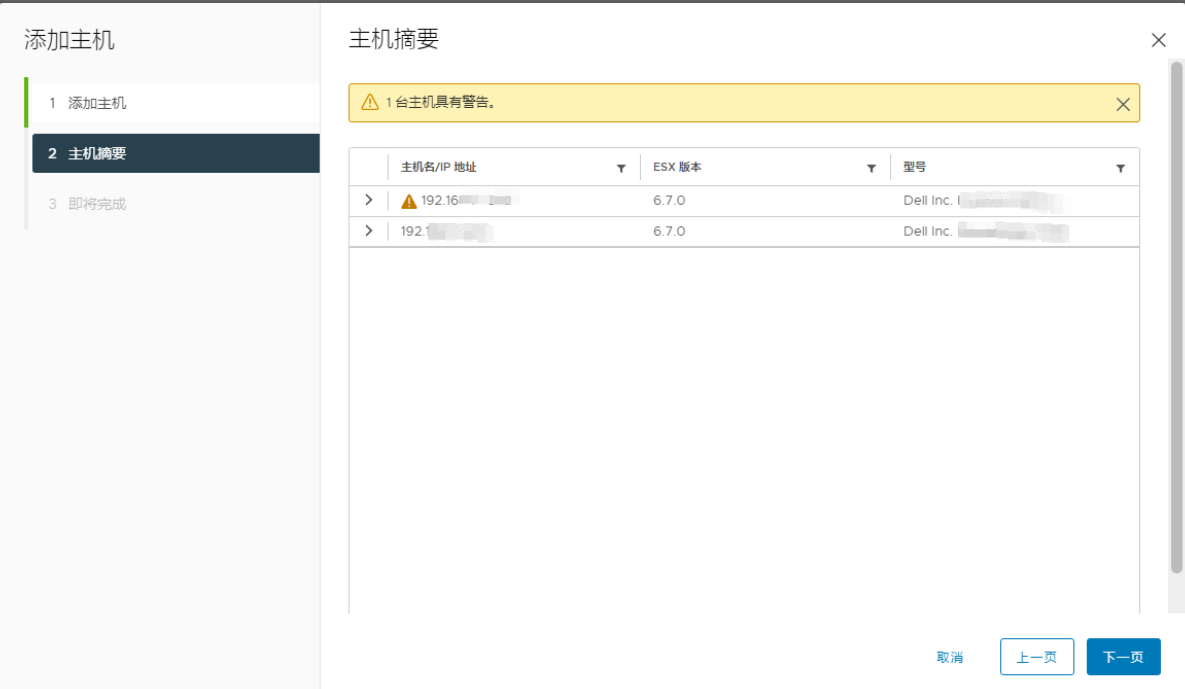

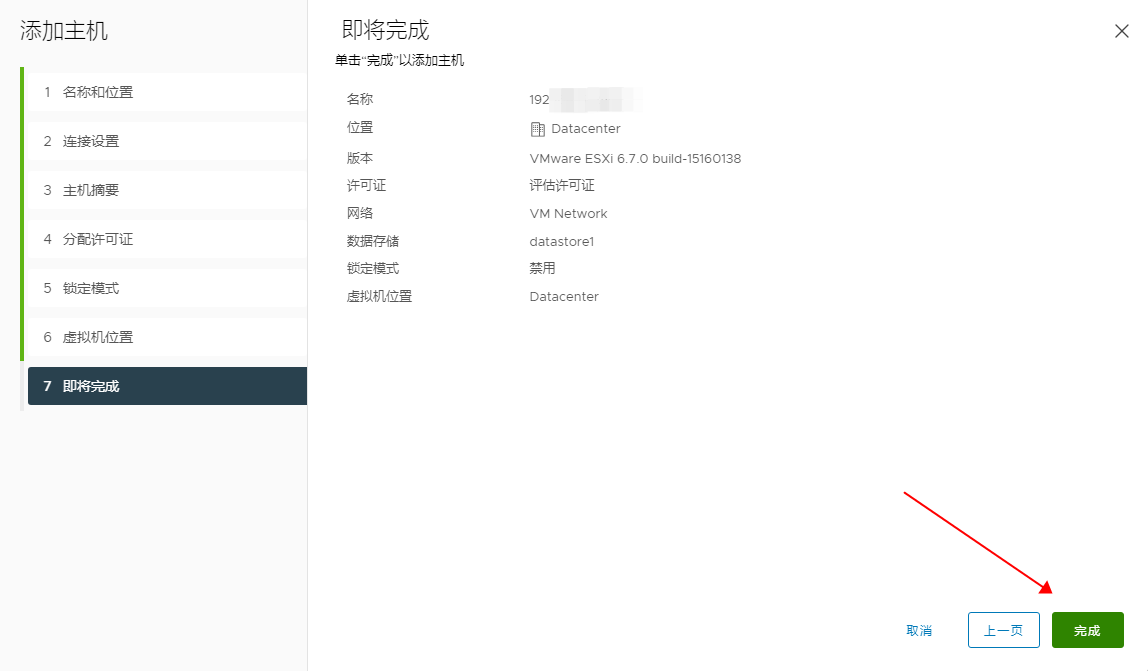

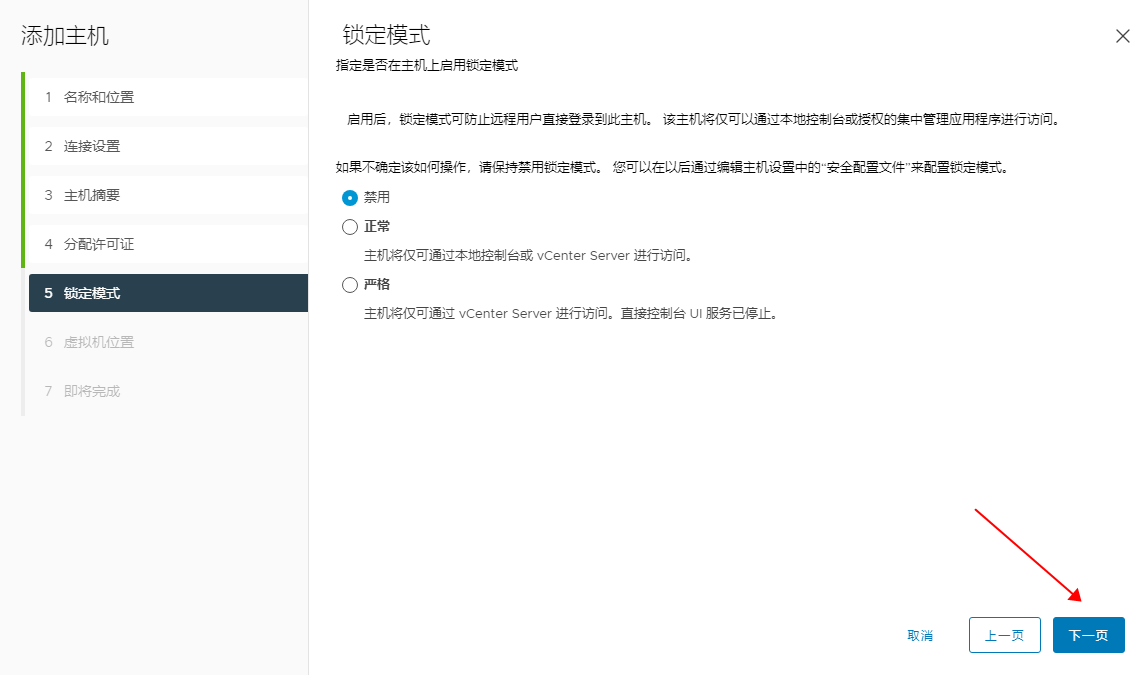

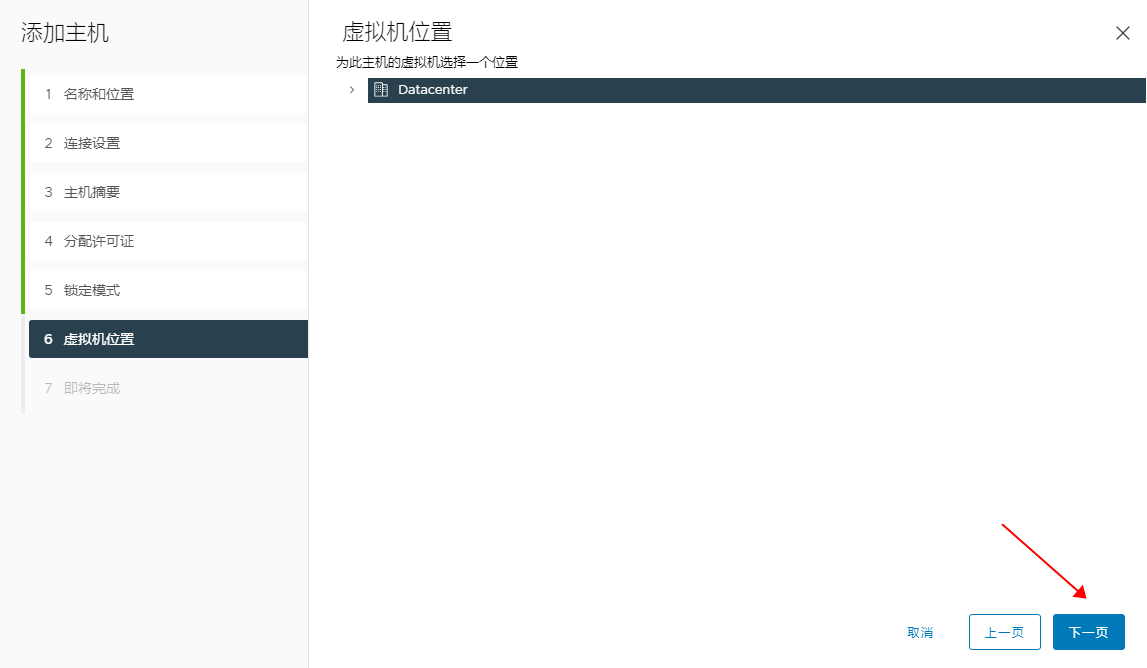

5）【锁定模式】选择【禁用】，一直点击【下一步】，直至【完成】（另外一台以此类推）。
创建数据存储

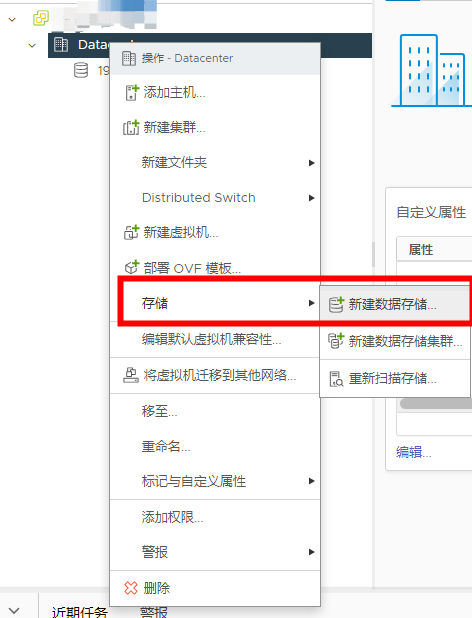

1）右键数据中心，选择【存储】，选择【新建数据存储】；

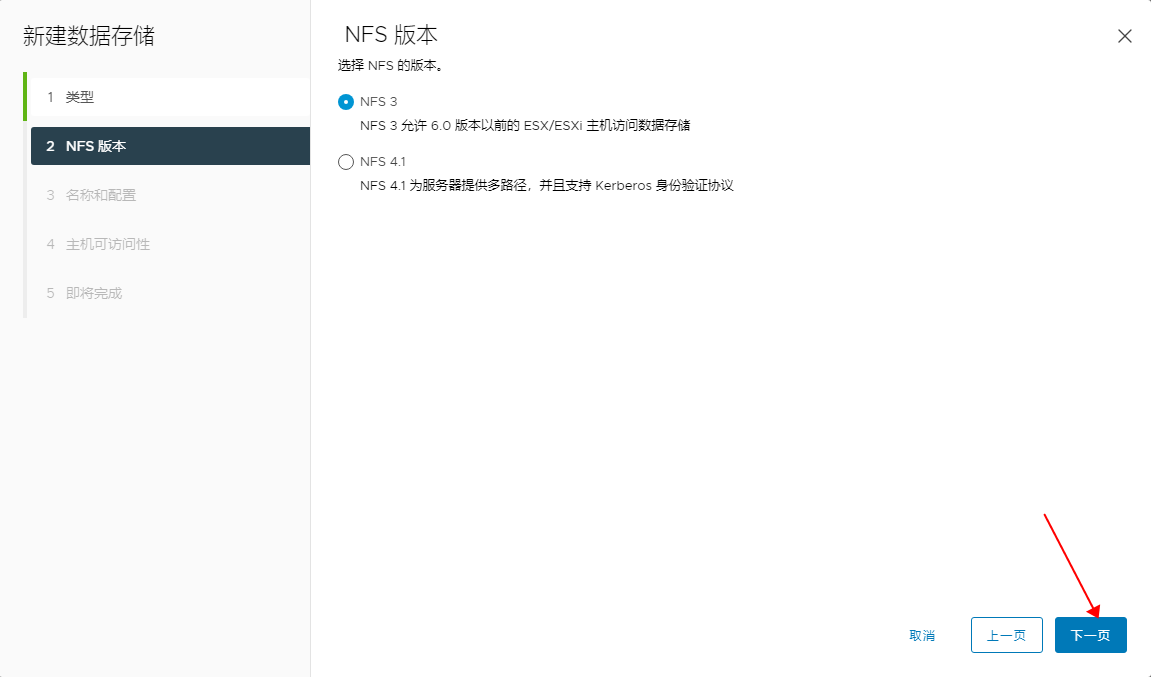

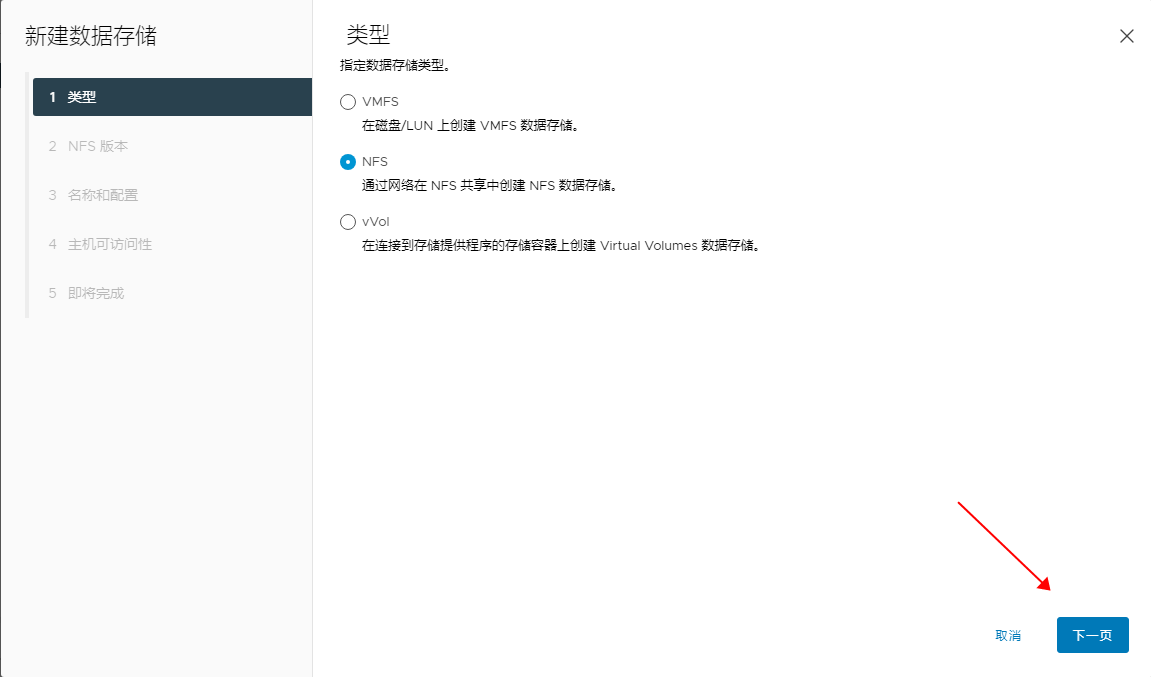

2）【类型】选择NFS，版本选择NFS3；

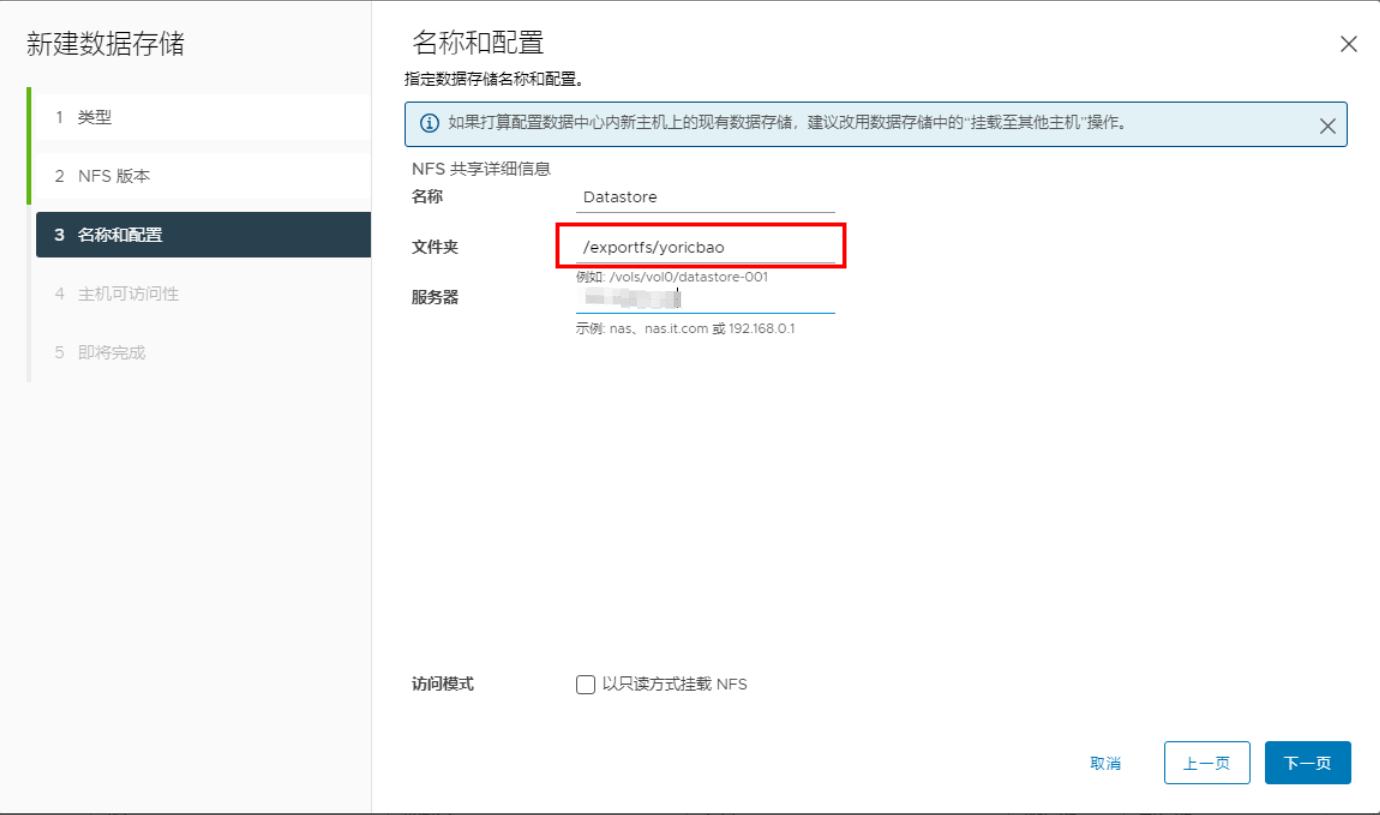

3）【名称和配置】，【名称】默认，【文件夹】输入【/exportfs/XXX】(XXX为上述OMV中设置的共享文件夹名称)，服务器为OMV服务器IP地址；

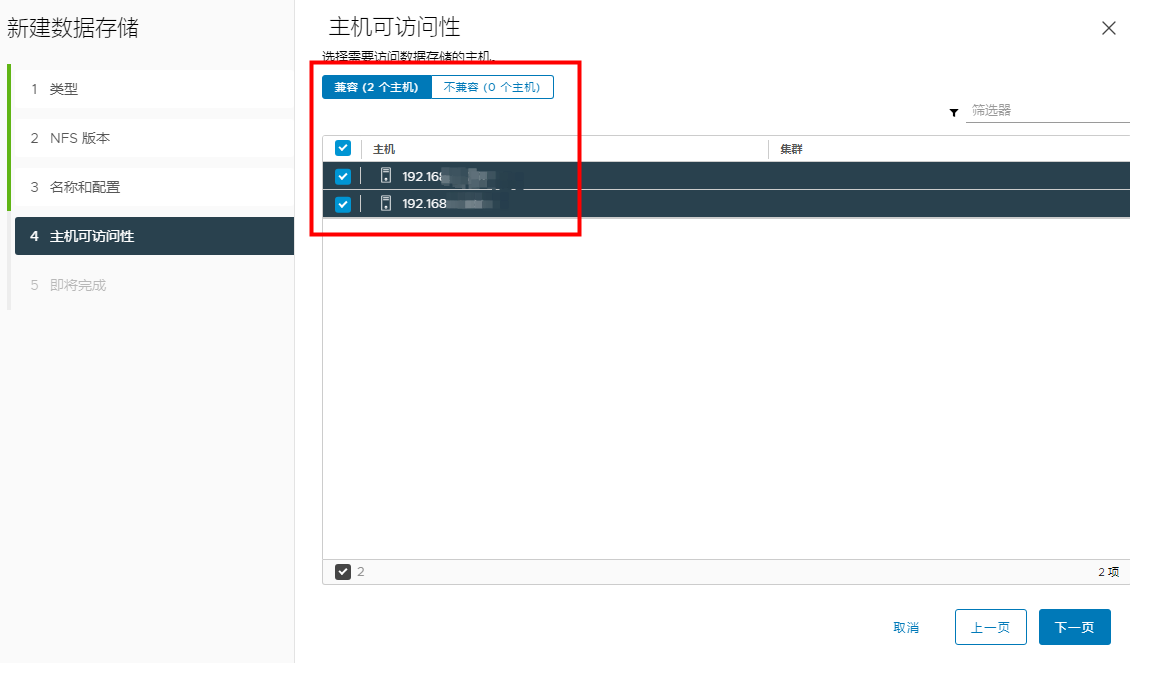

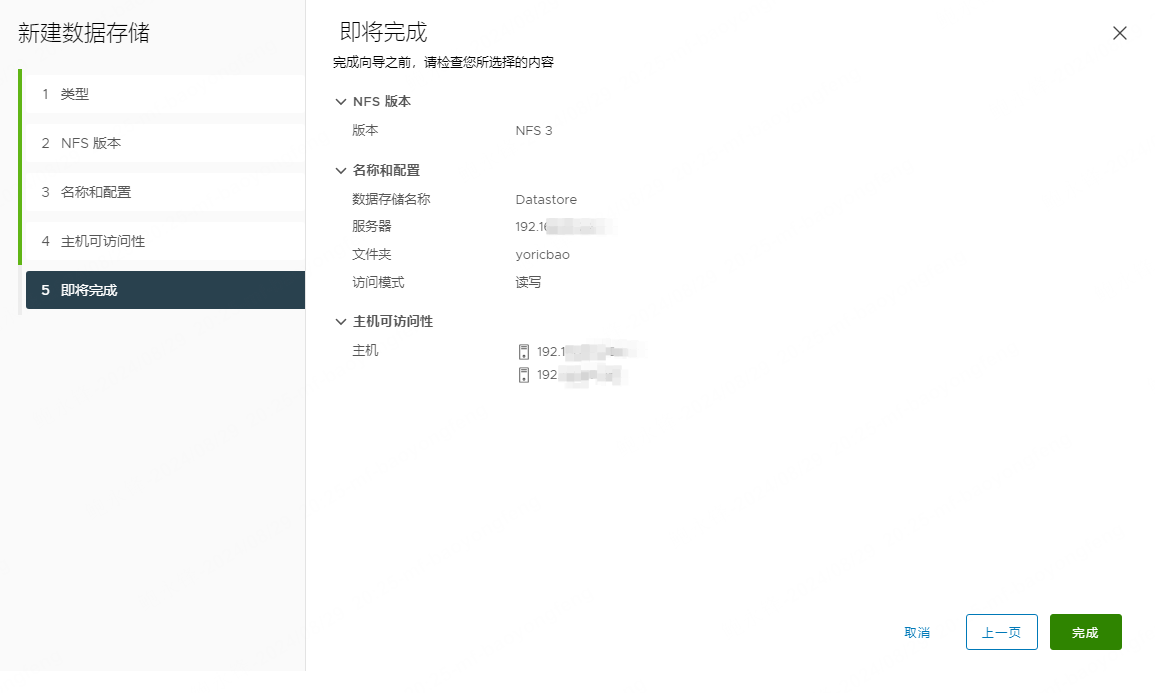

4）选择上述添加的两台Esxi加入该数据存储，直至配置【完成】。

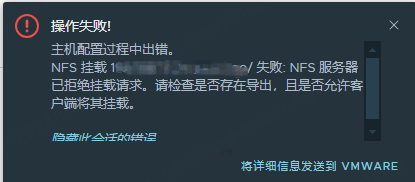

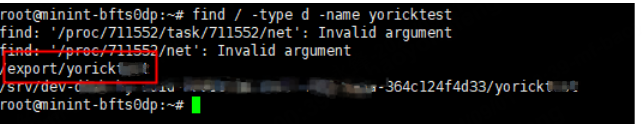

（PS：如添加硬盘时出现挂载文件夹失败的报错，则大概率为共享文件夹路径有误，可到OMV中查找文件夹具体路径
root@minint-bfts0dp:~# find / -type d -name yorickbao
创建集群

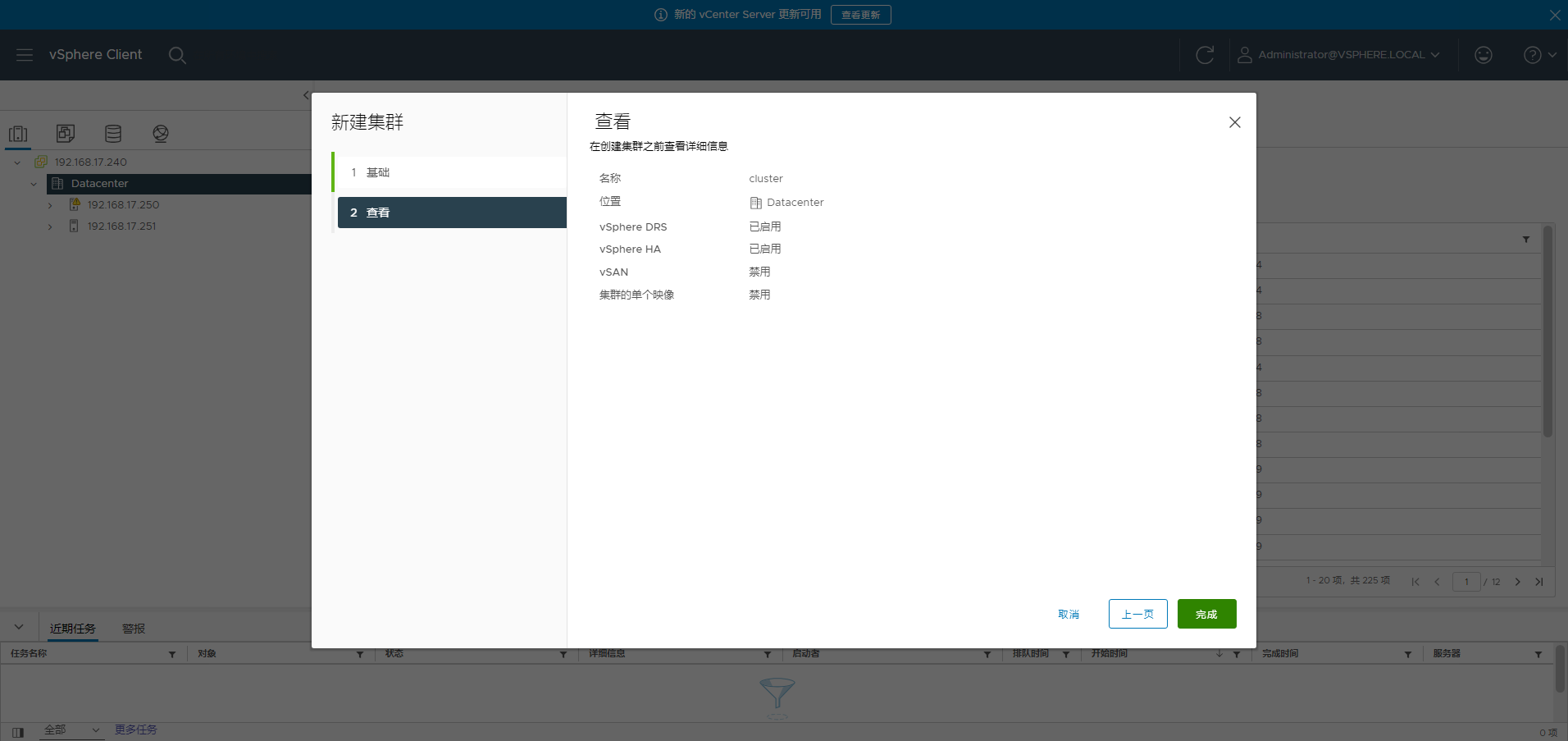

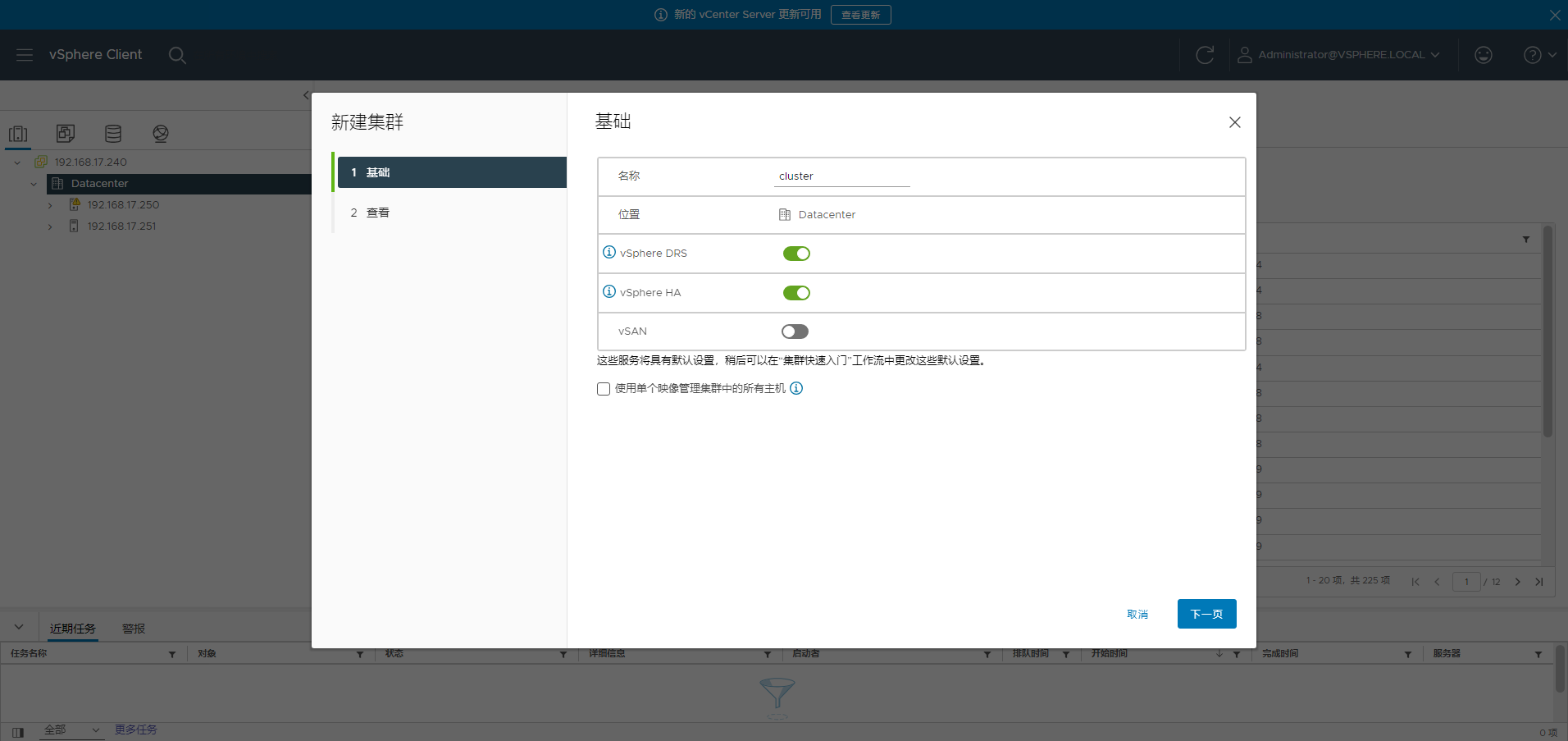

1）在XXX中右键数据中心，在【新建集群】的【名称】输入自定义名称，选择vSphere DRS及vSphere HA；
（PS：vSphere DRS 及vSphere HA介绍
VMware DRS（Distributed Resource Scheduler）：是一种资源管理功能，旨在帮助 VMware vSphere 虚拟化环境中的管理员自动化资源分配和负载均衡。DRS 可以监测物理主机的资源利用率（例如 CPU、内存和存储），并根据负载情况自动将虚拟机迁移至其他主机，以避免主机资源瓶颈和性能下降。
VMware HA(High Availability):高可用。其运行机制是监控群集中的ESXi主机及虚拟机，通过配置合适的策略，当群集中的ESXi主机或虚拟机发生故障，可以自动到其他的ESXi主机上进行重新启动，最大限度保证重要服务不中断。)

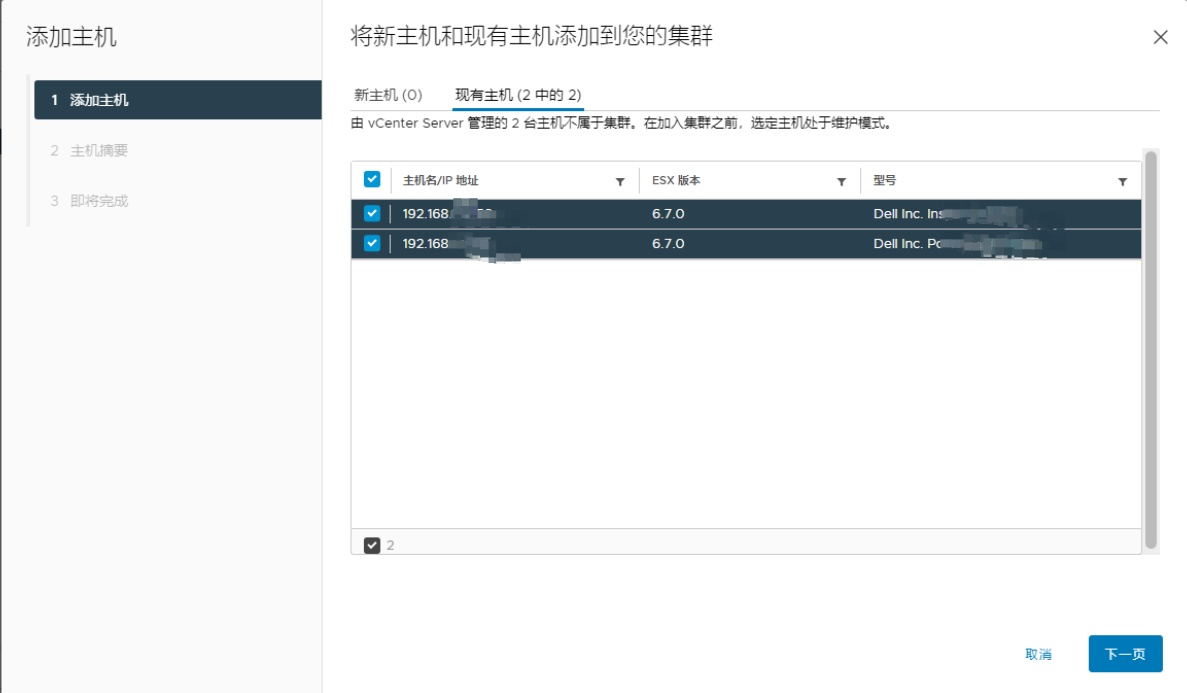

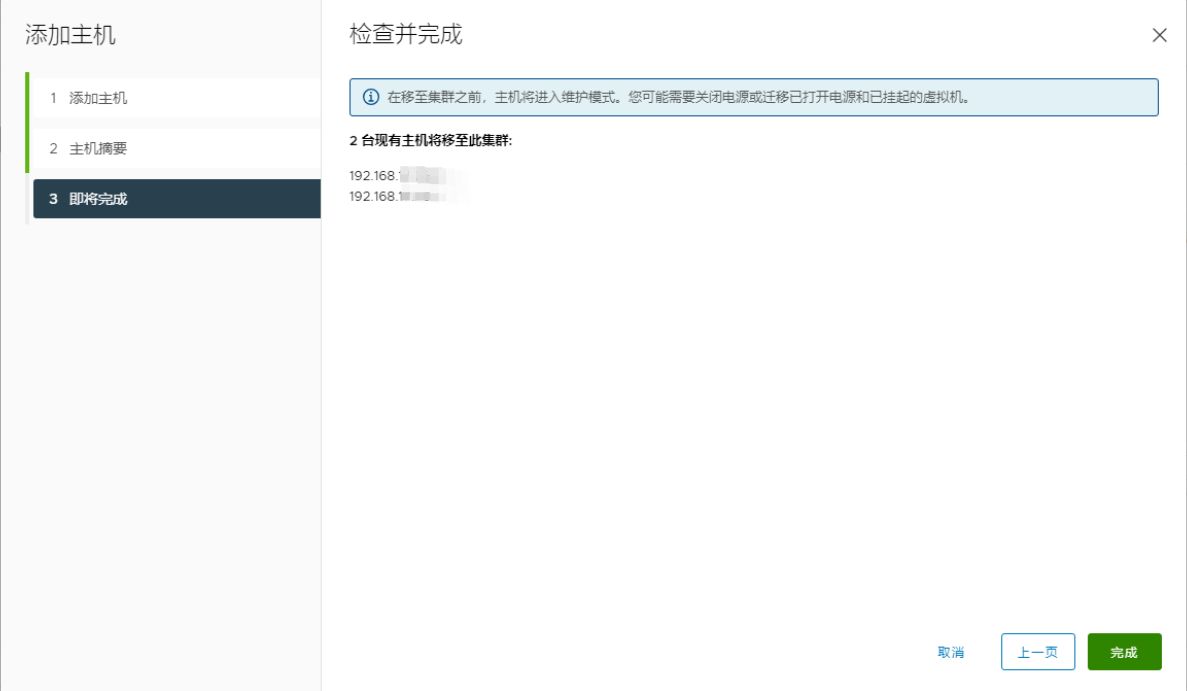

2）将上述已添加Esxi添加至集群中；

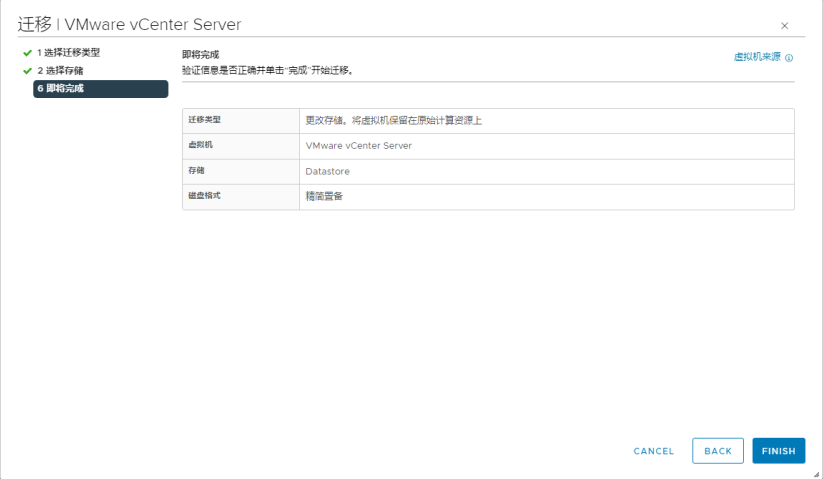

迁移虚拟机至NFS文件夹

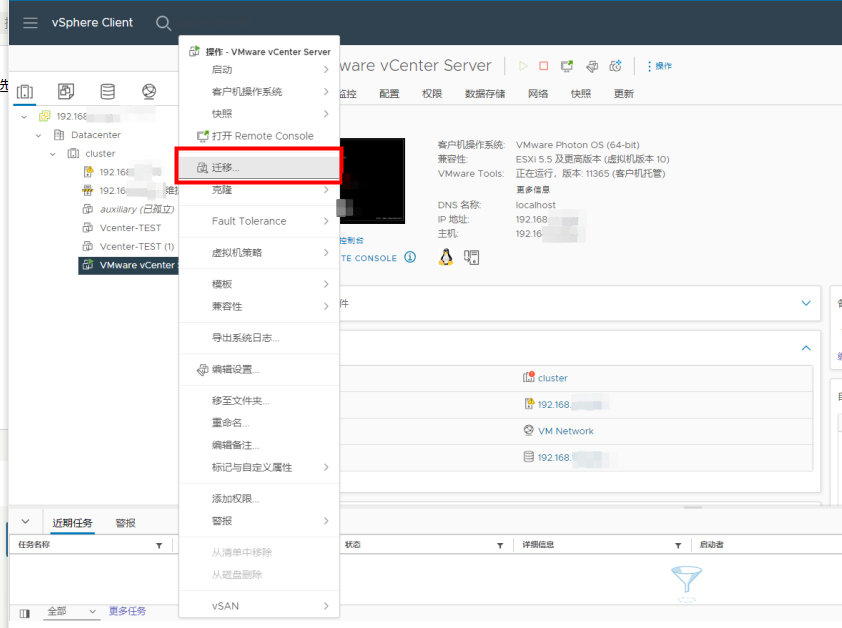

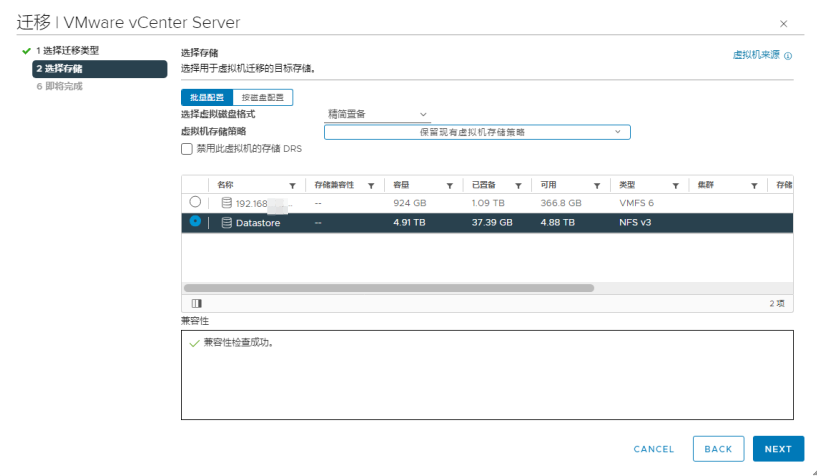

可将Esxi中的某台虚拟机迁移至存储中，后续将此存储添加到中软RAID中，后续可在另外一台Esxi中拉起已迁移服务器。

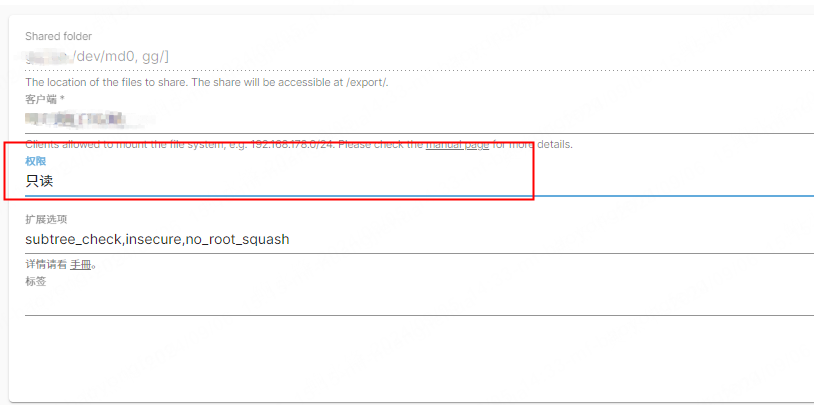

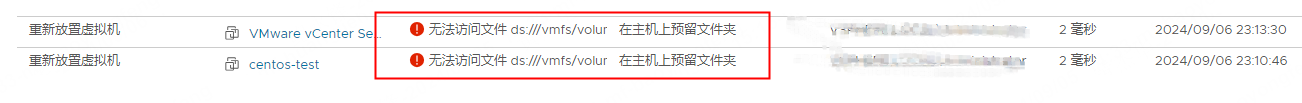

当迁移时出现以下提示，则为OMV共享文件夹权限设置为只读，所以无法写入文件，则需是在OVM服务器的共享文件夹中将权限的只读改为读写。
最终测试结果

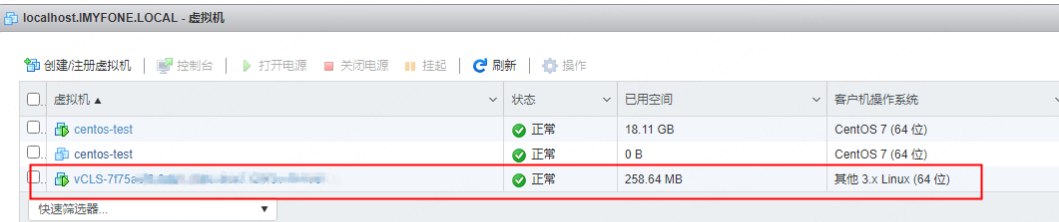

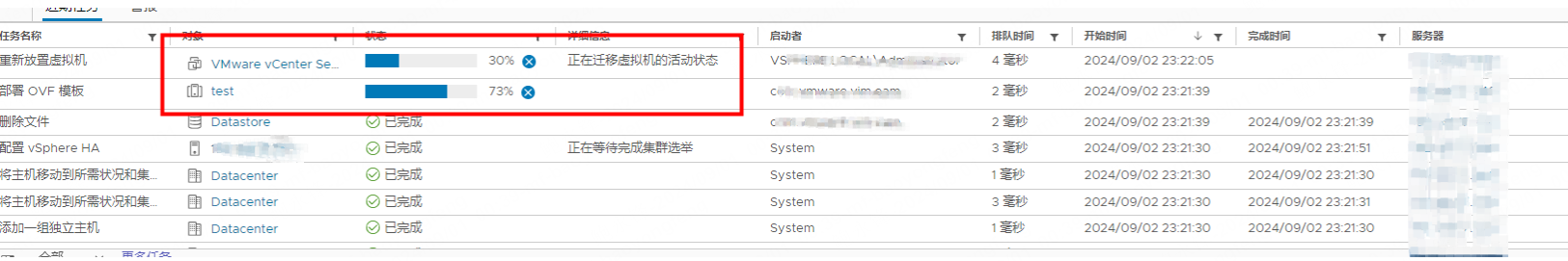

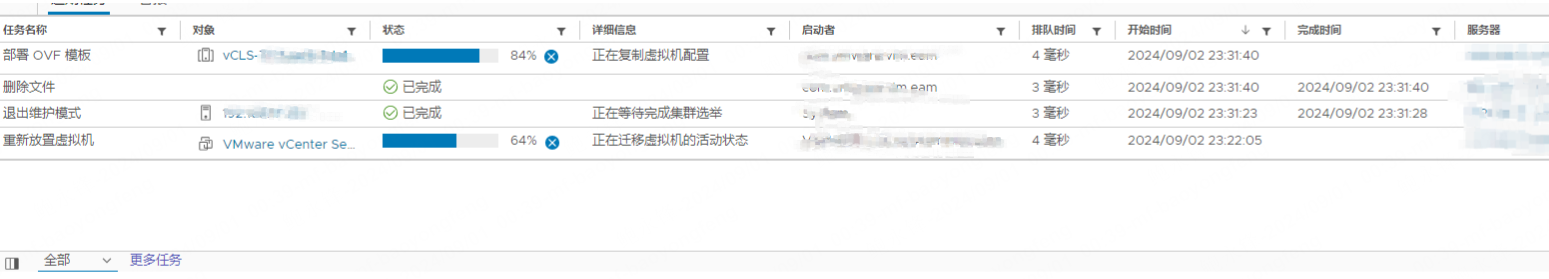

最后关闭其中一台Esxi后，所放置在NFS文件夹的虚拟机则会自动飘向另外一台Esxi中。在两台Esxi中出现vCLS。vCLS介绍：vSphere 集群服务-- vSphere Clustering Service
