服务器 Esxi RAID

此文意指理清戴尔服务器中的RAID设置，热备盘设置及部署Esxi全过程。此文由少爷庄-James提供理论及技术支持。此文总结关于服务器配置及虚拟化部署全过程。以便后期回顾及复盘使用。
设置流程为：
1)设置iDRAC并打开iDRAC虚拟控制台预览；
2)服务器配置RAID5；
3)配置此RAID5的热备盘；
4)设置安装部署Esxi。

设置iDRAC并打开iDRAC虚拟控制台预览

使用iDRAC功能须有 iDRAC (內嵌於主機板的控制器卡)，若无此硬件支持则忽略此大步骤。以下为iDRAC功能及作用介绍：Dell 官网 iDRAC介绍
将服务器中的iDRAC网络模块通网，获取IP地址。当服务器开机界面出现iDRAC IP:x.x.x.x时即可通过此IP地址通过web页面访问戴尔服务器的iDRAC后台。

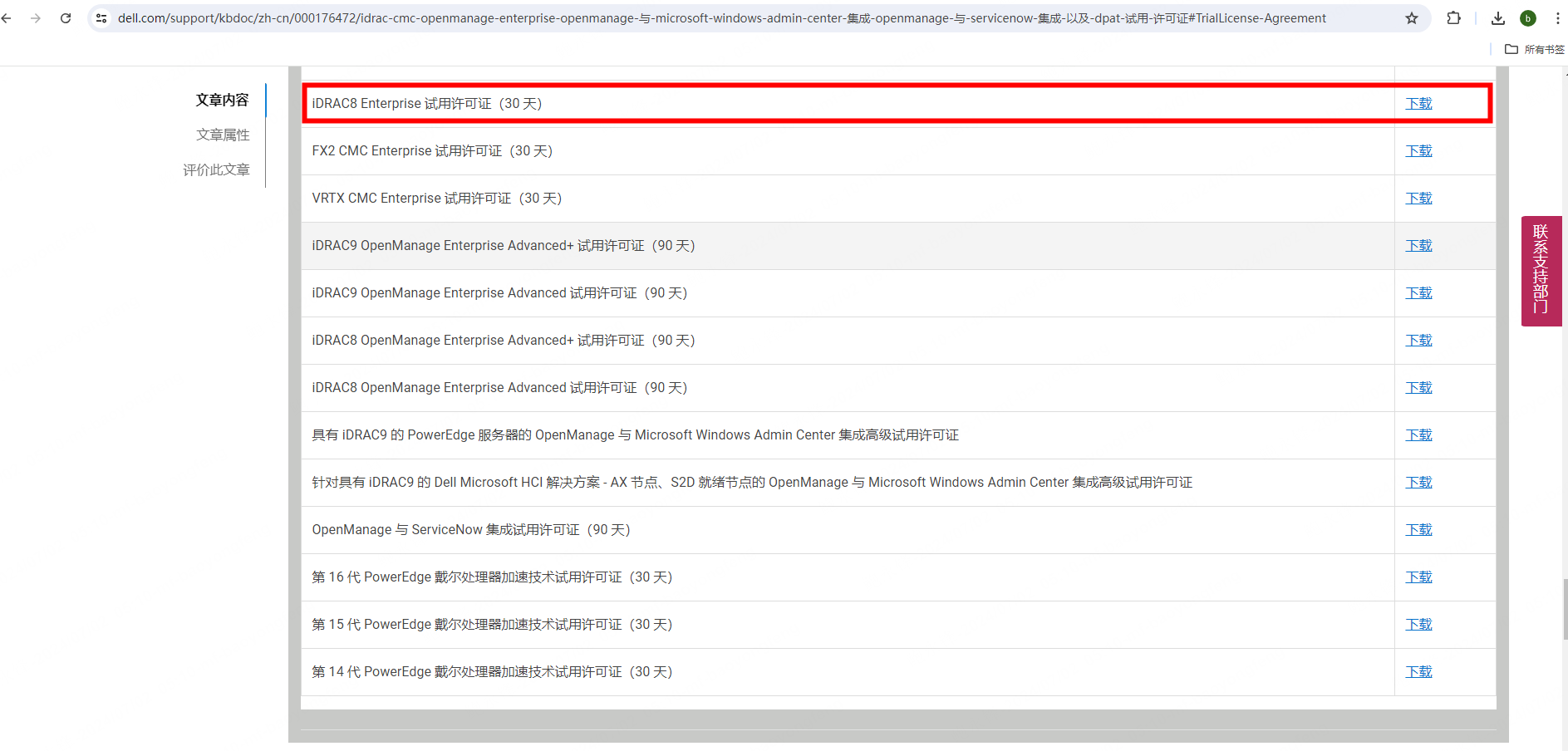

此时若Dell服务器的许可证为专业版而不是企业版。则在【虚拟控制台预览】板块中将提示：请升级为企业版。此时可以在Dell官网中申请30天的企业版权限。iDRAC 8 企业版试用版申请地址：Dell 官网iDRAC 8 企业版申请网址

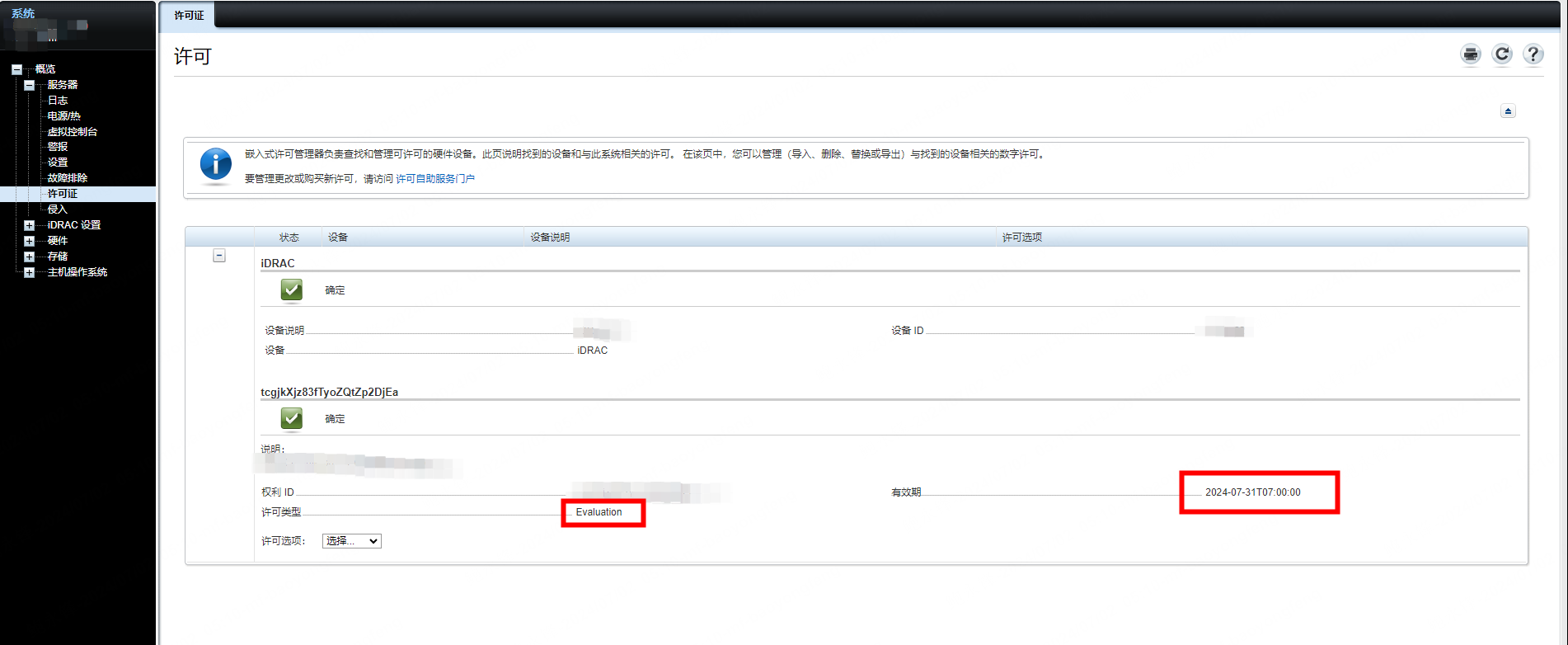

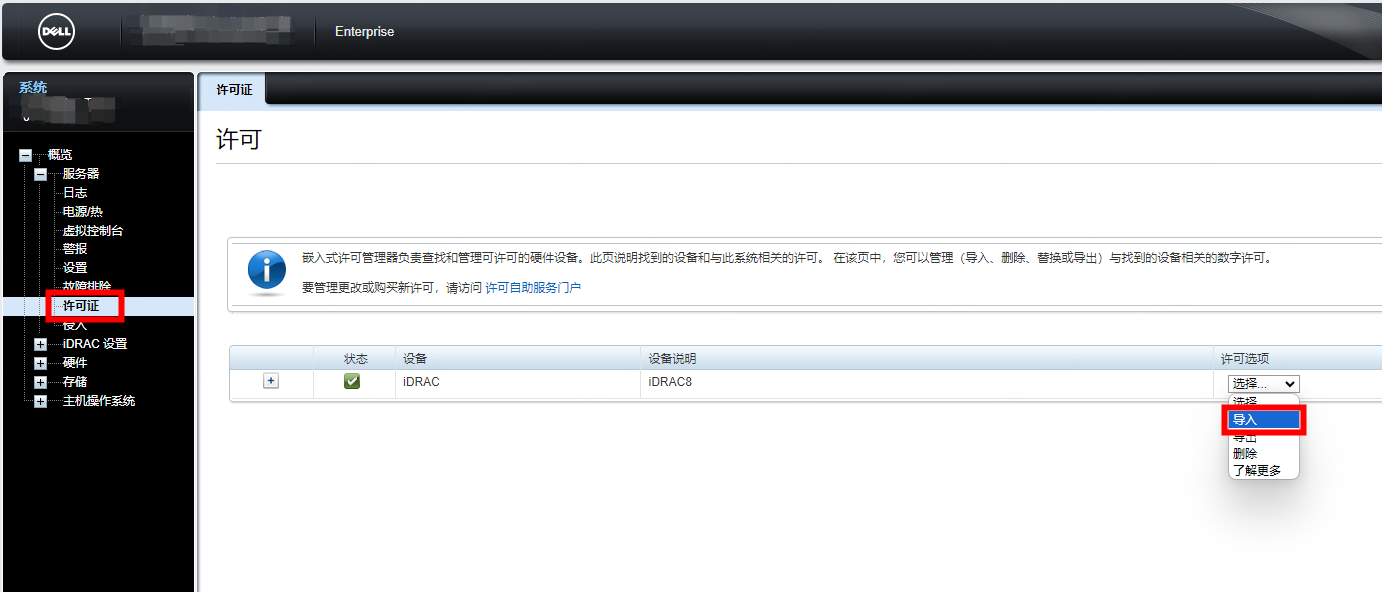

下载压缩文件解压后获取许可文件（.xml）,在iDRAC后台，【许可证】中将此许可文件导入。

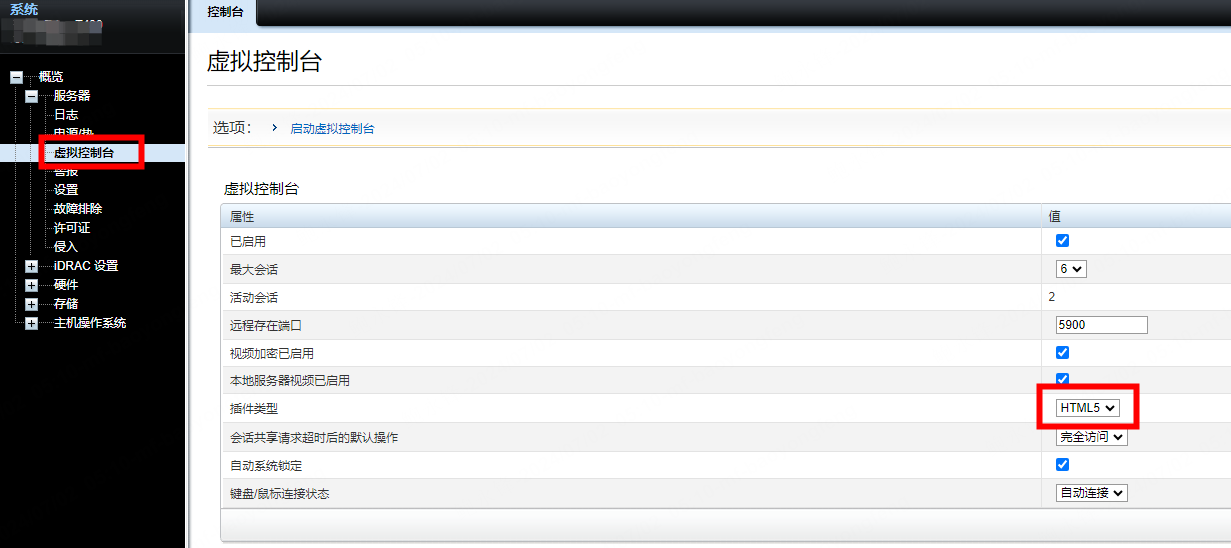

在【虚拟控制台】中，将【插件类型】，选择【HTML5】并刷新页面。

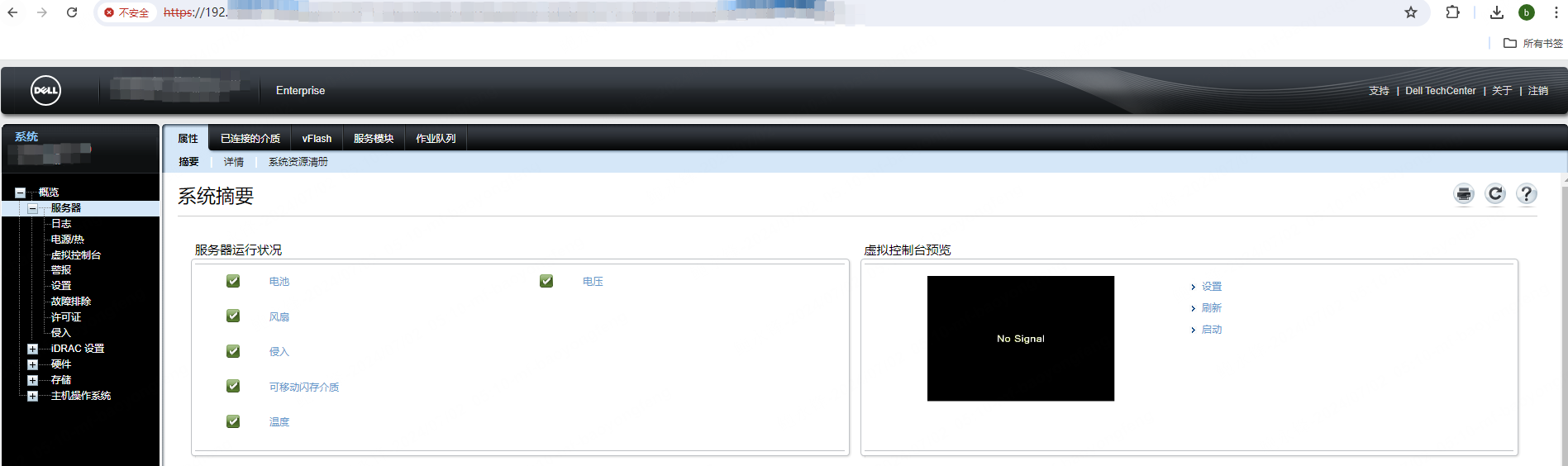

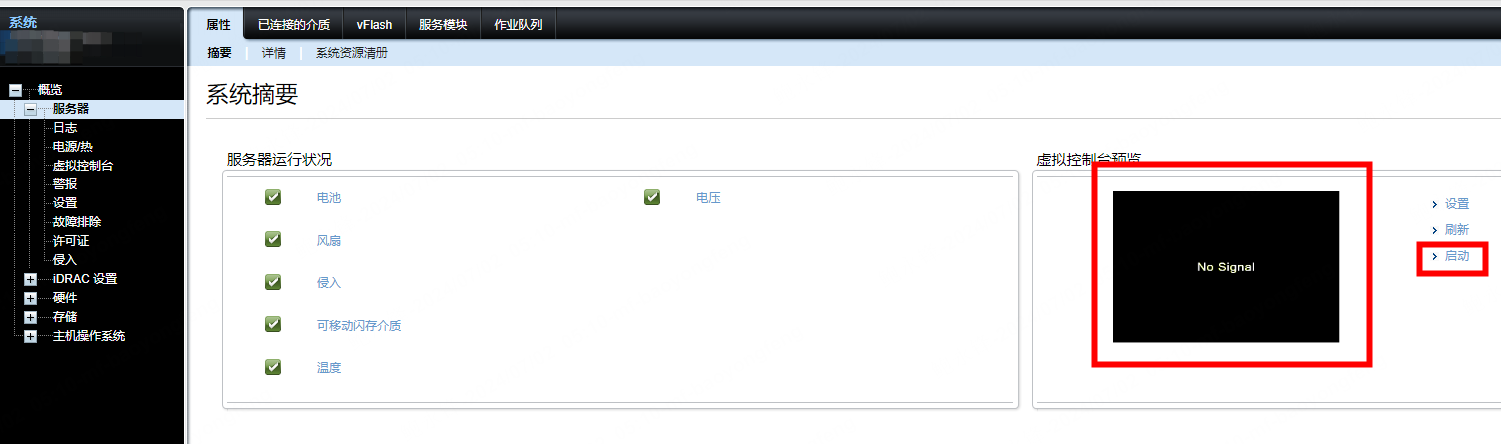

设置完后此时【虚拟控制台预览】则出现此台Dell 服务器虚拟化窗口，出现后启动，后续所有操作均在此虚拟化窗口中完成。

设置RAID5+此RAID5的热备盘

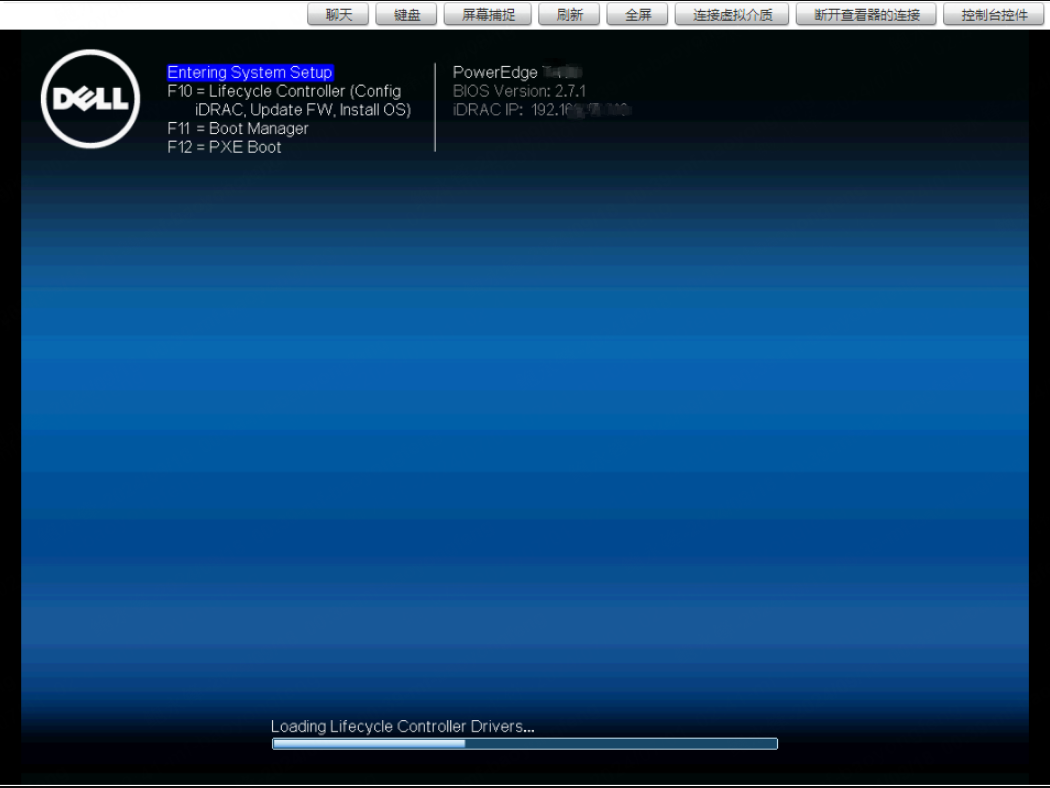

重新开机后当出现提示按键提示时按F2，进入【System Setting】。

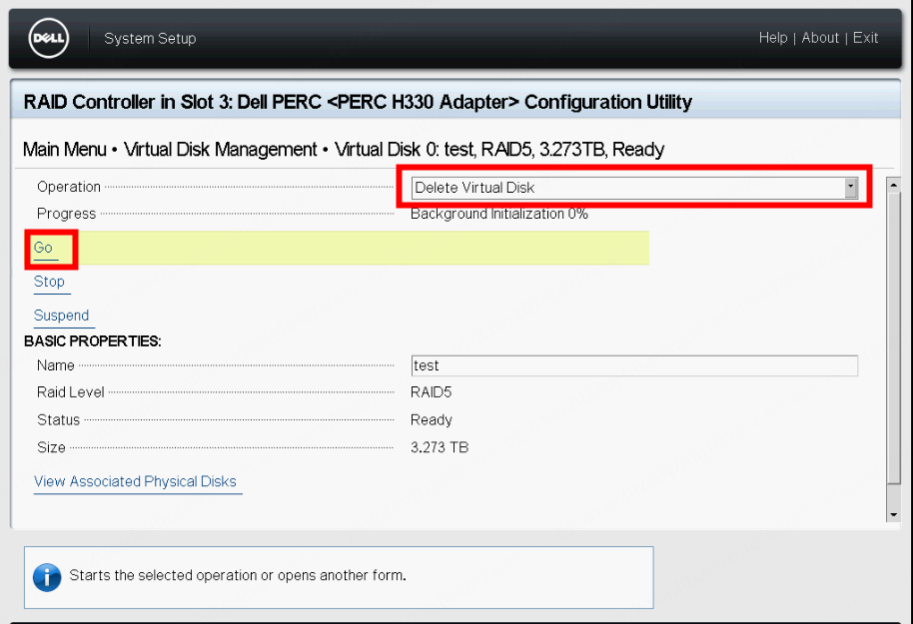

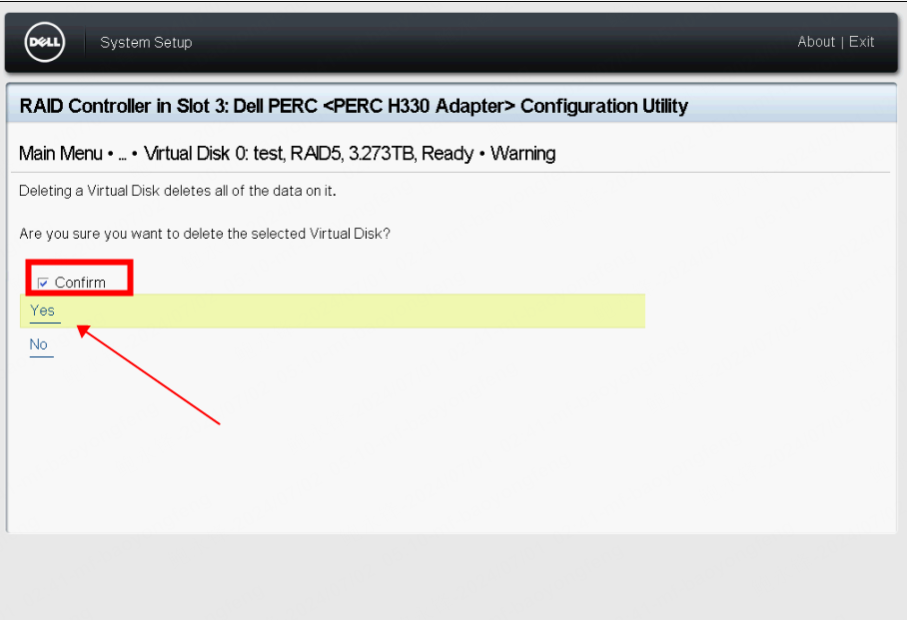

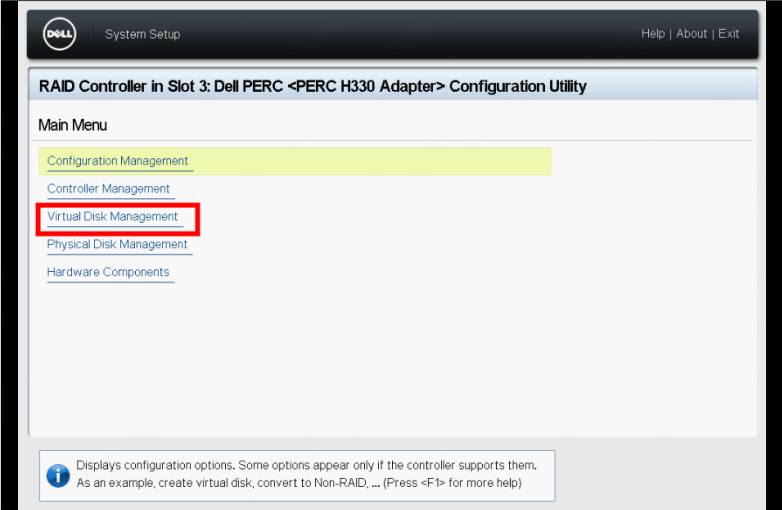

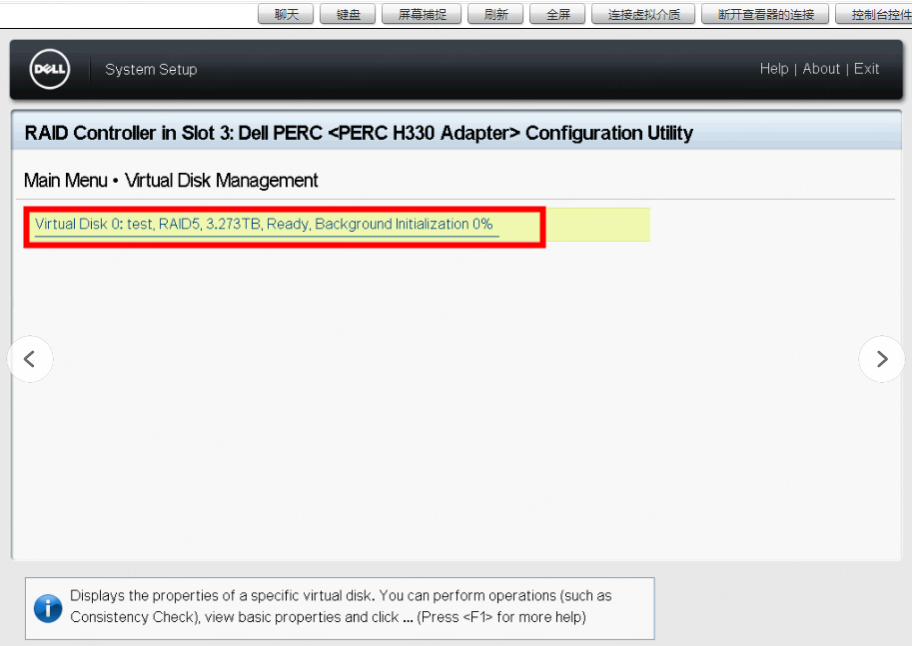

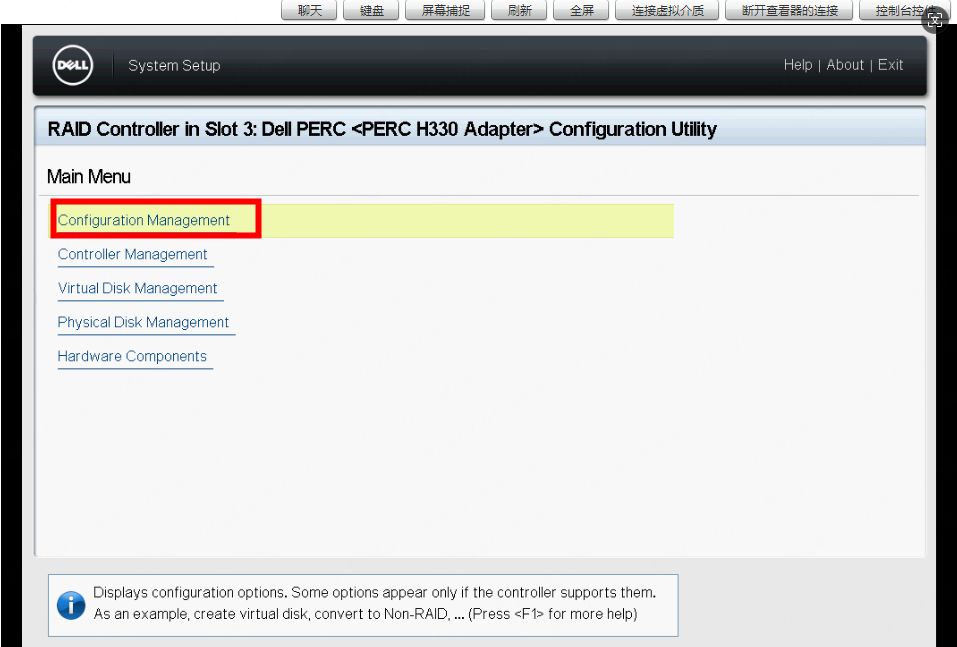

由于此试验机前面有做过RAID，可将此RAID进行删除，然后再新建RAID。具体可按照下图所示。

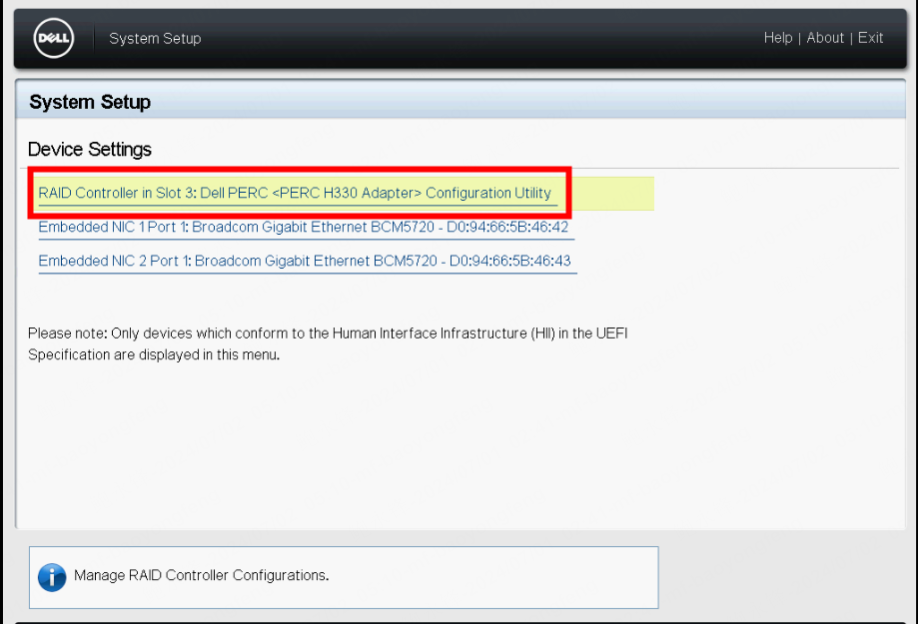

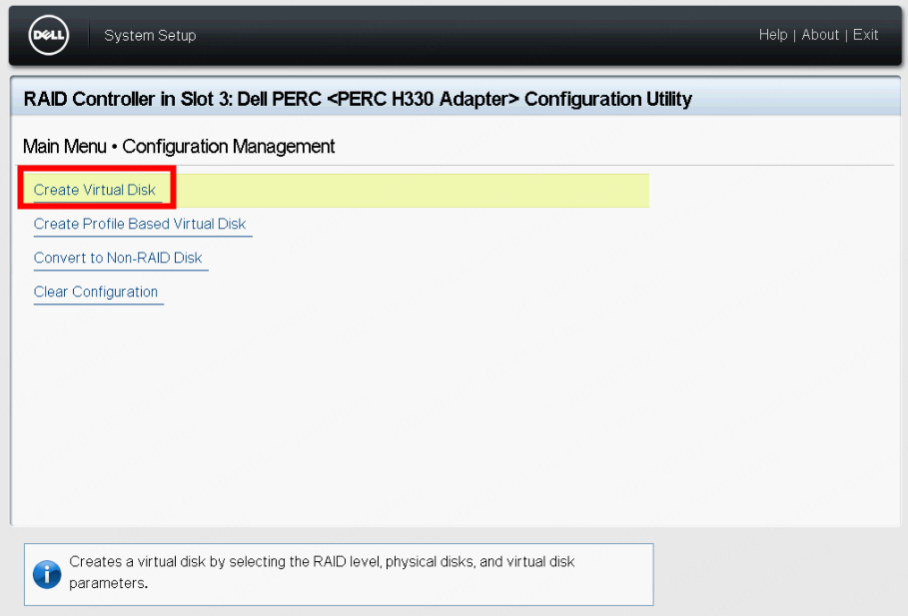

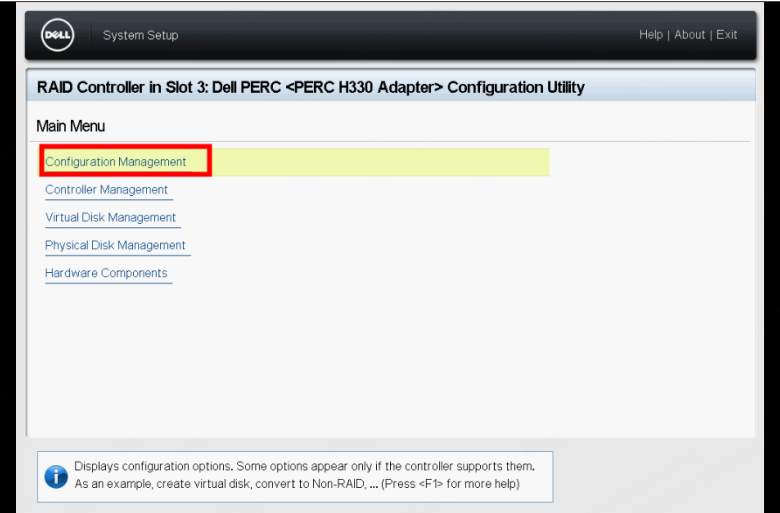

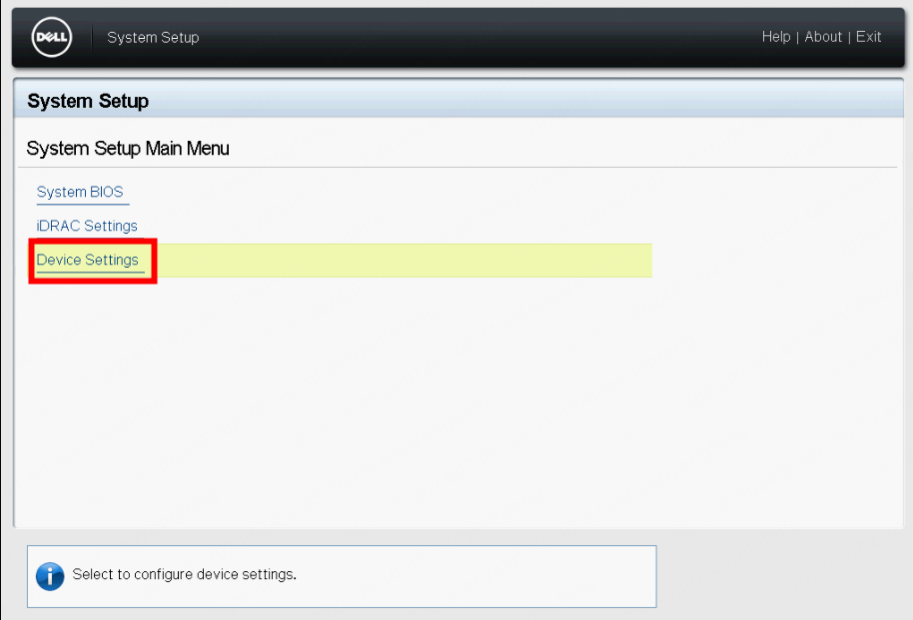

选择【Device Settings】，创建虚拟磁盘。

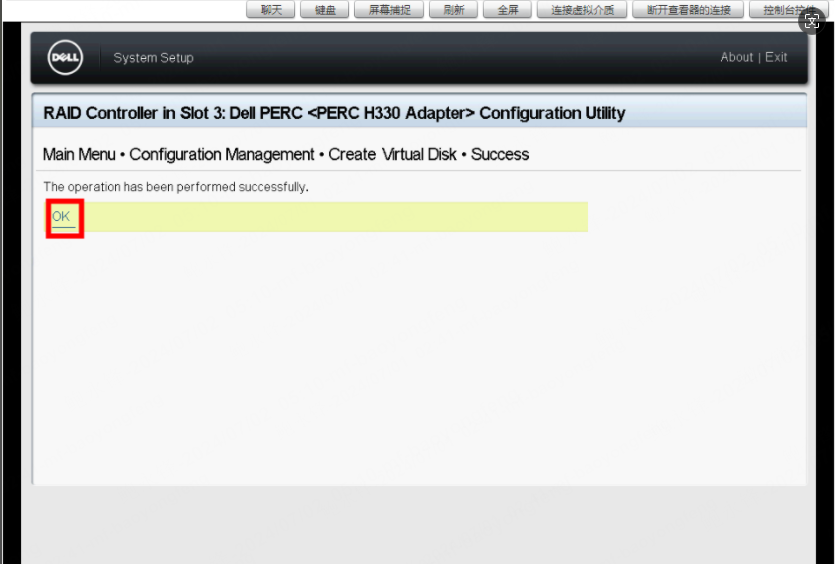

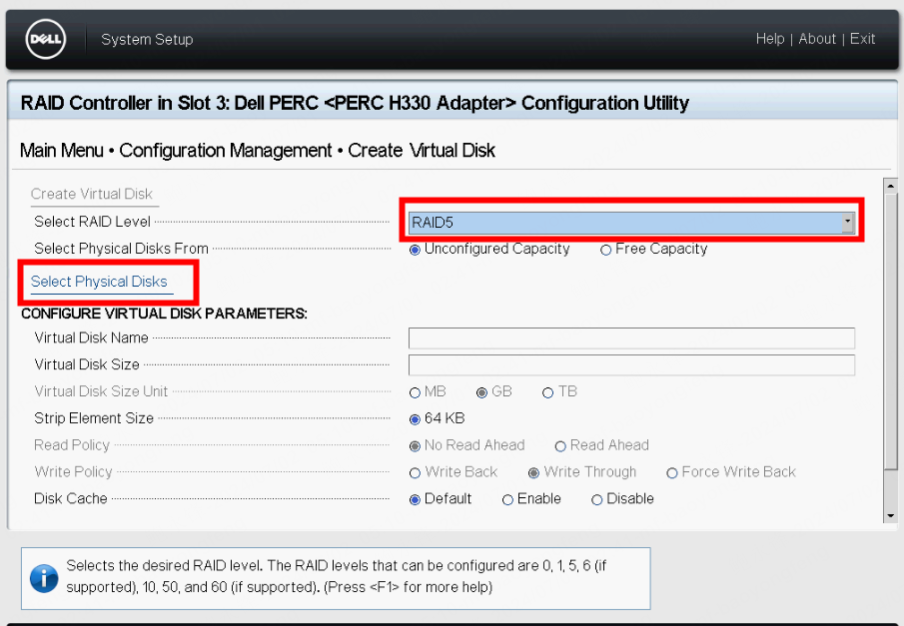

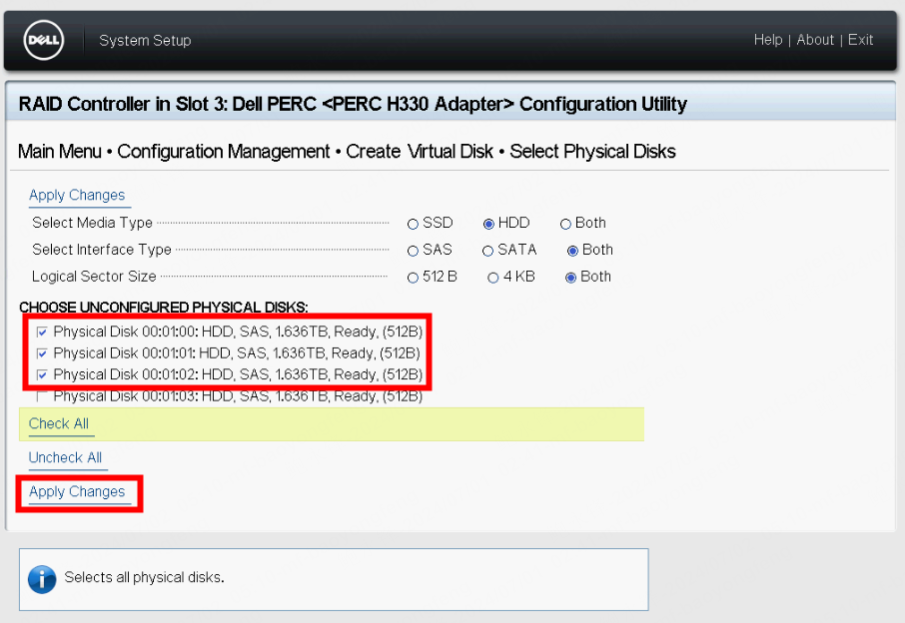

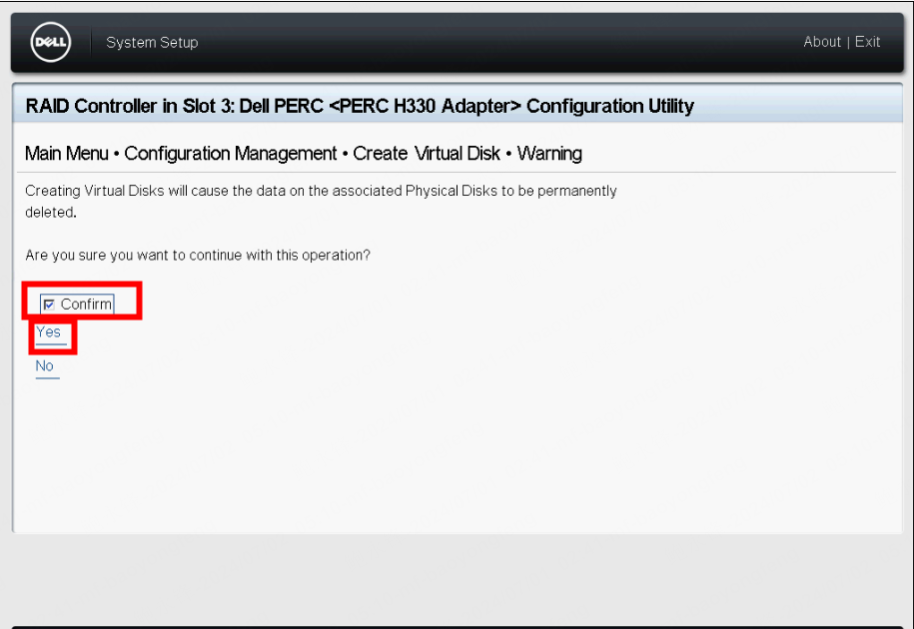

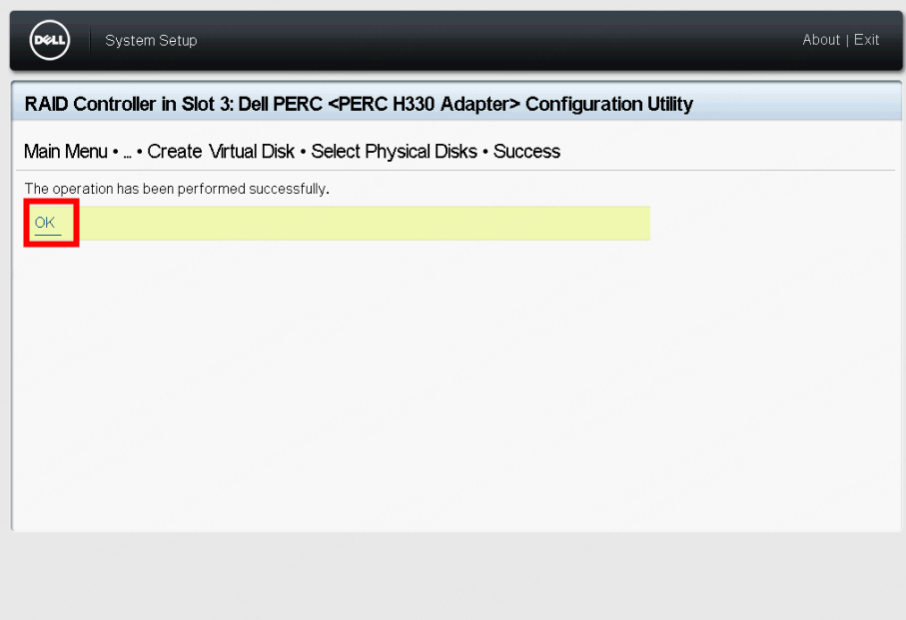

此处设置的RAID5，最低需使用三块硬盘组成，遂勾选三块前三块硬盘。关于RAID介绍可参考上篇BLOG《RAID介绍》。勾选后点击【Apply Changes】。

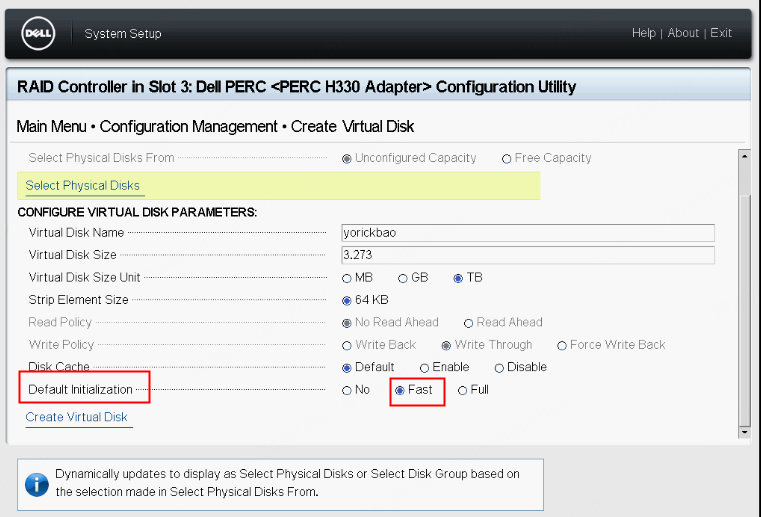

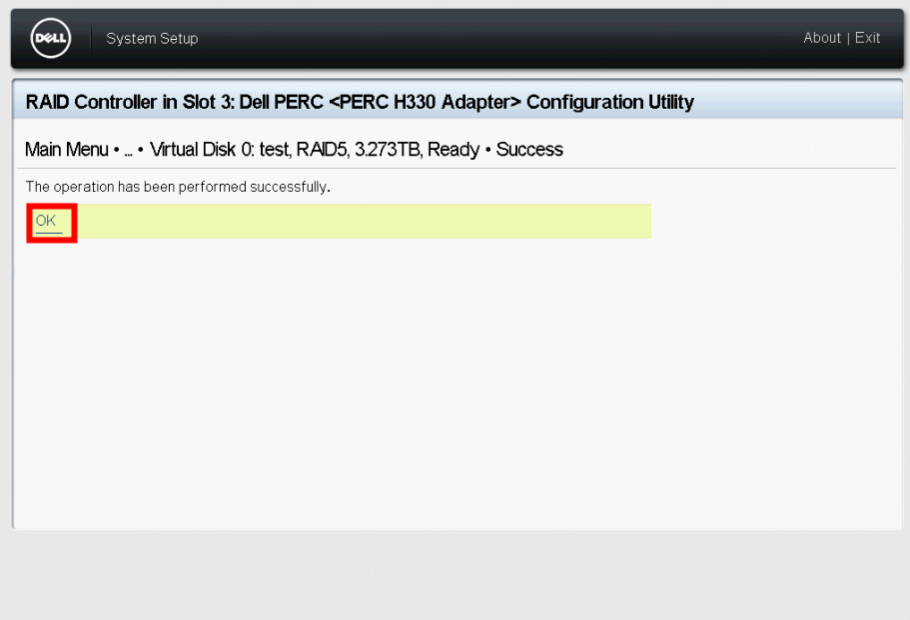

因为之前RAID 5有数据，所以需在【Default Intialization】中进行默认初始化设置。选择【Fast】.

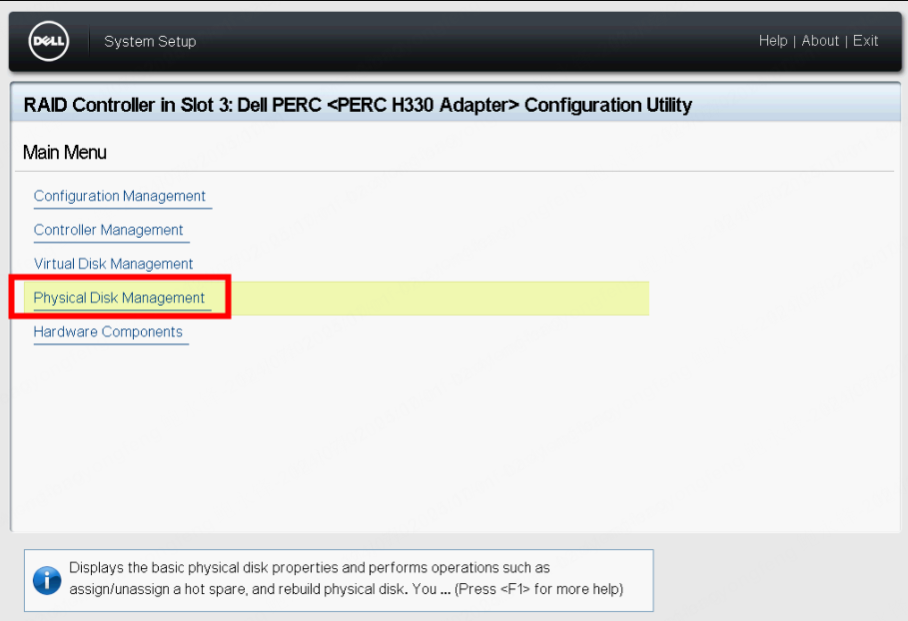

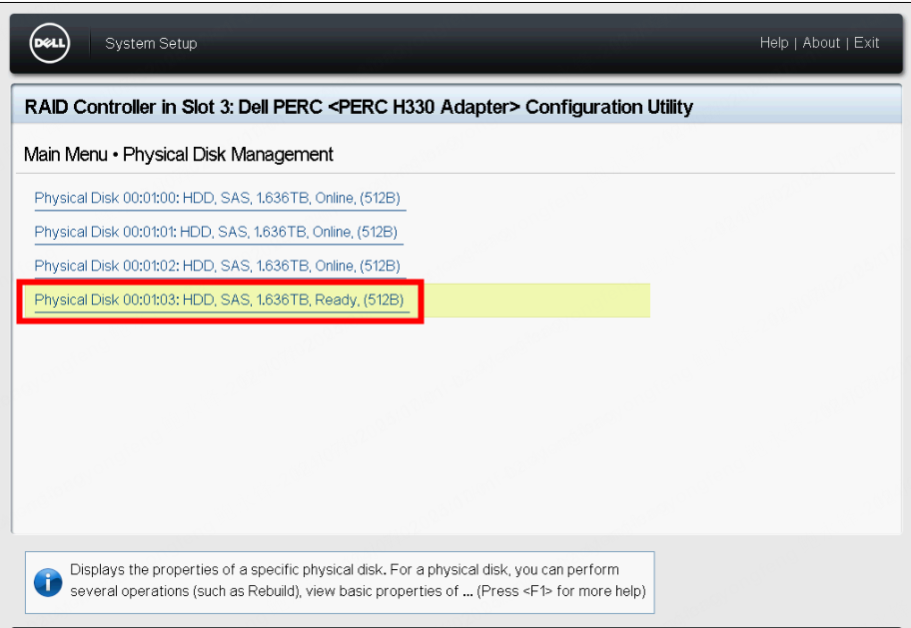

此时前三块硬盘为online状态。需将第四块硬盘设置为此RAID 5的热备盘。点击【Physical Disk Management】。

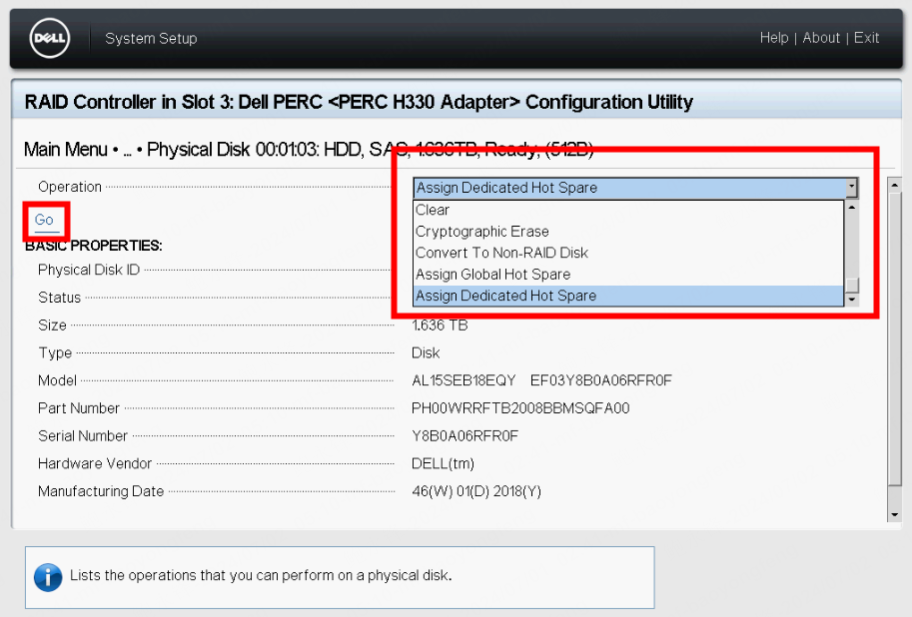

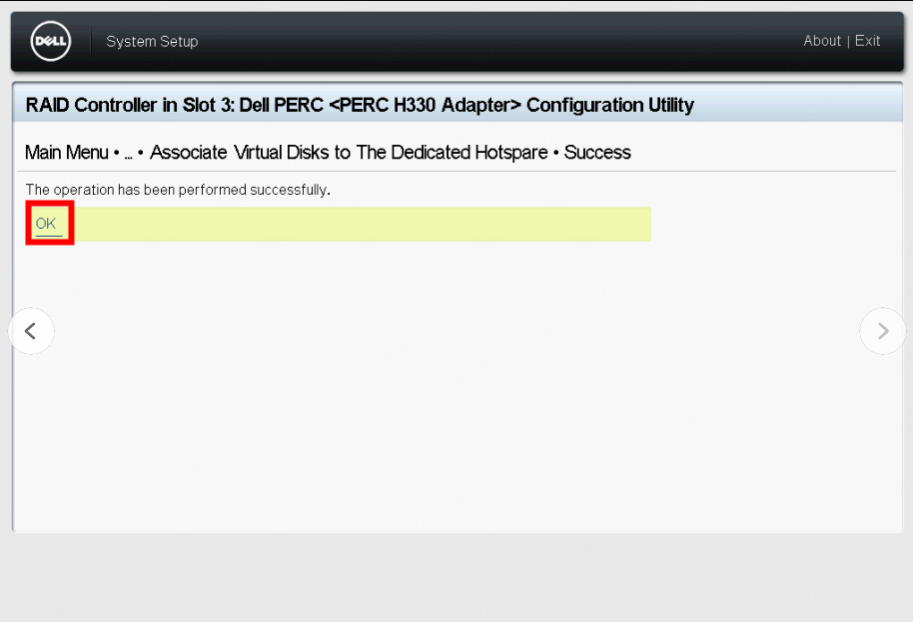

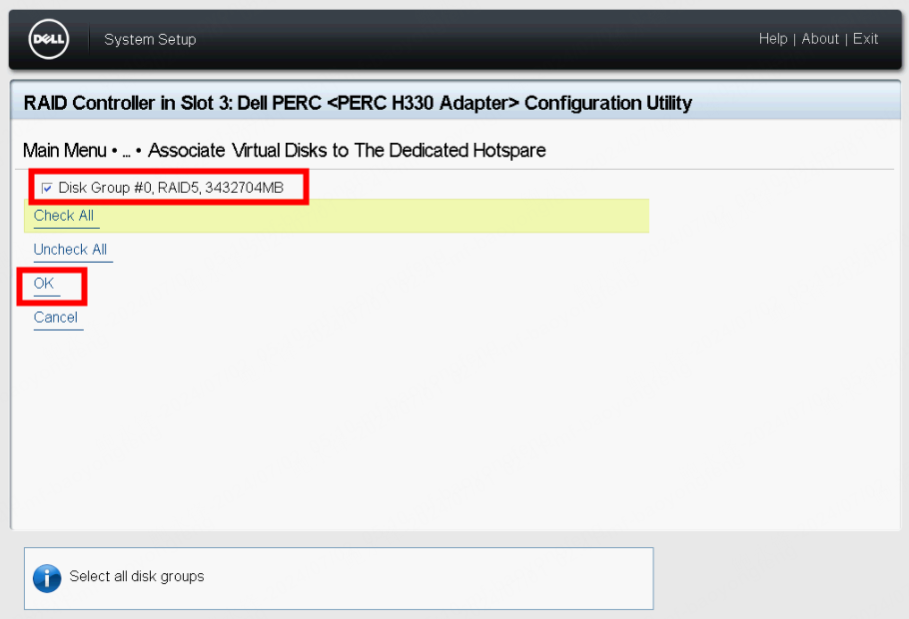

选择【Assign Dedicated Hot Spare】，此选项为将物理硬盘设置为特定RAID的热备盘。

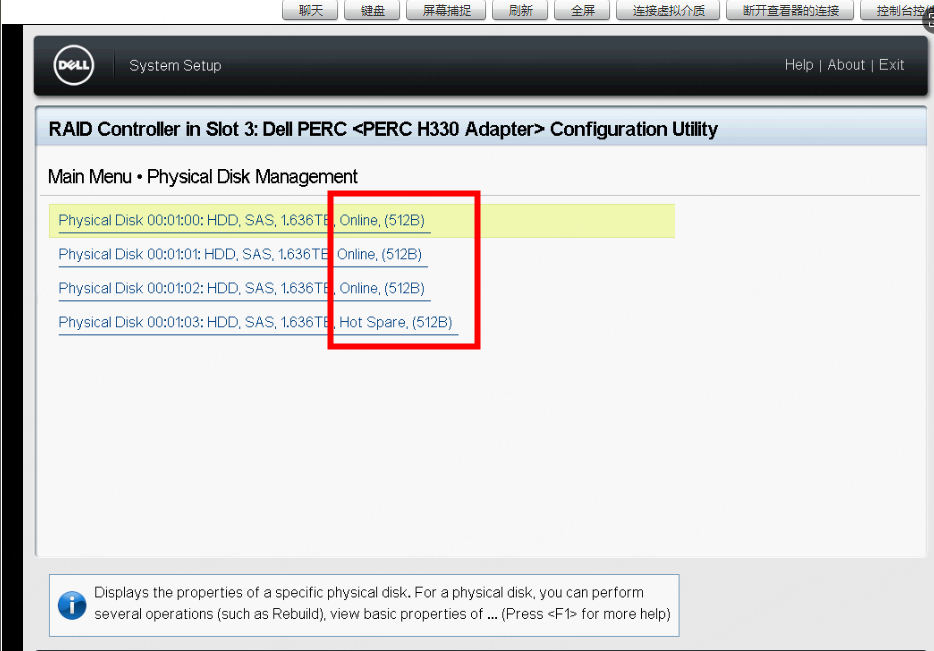

此时各硬盘状态前三块硬盘为online。最后一块硬盘为hot spare，设置完毕后点击右下角【Back】

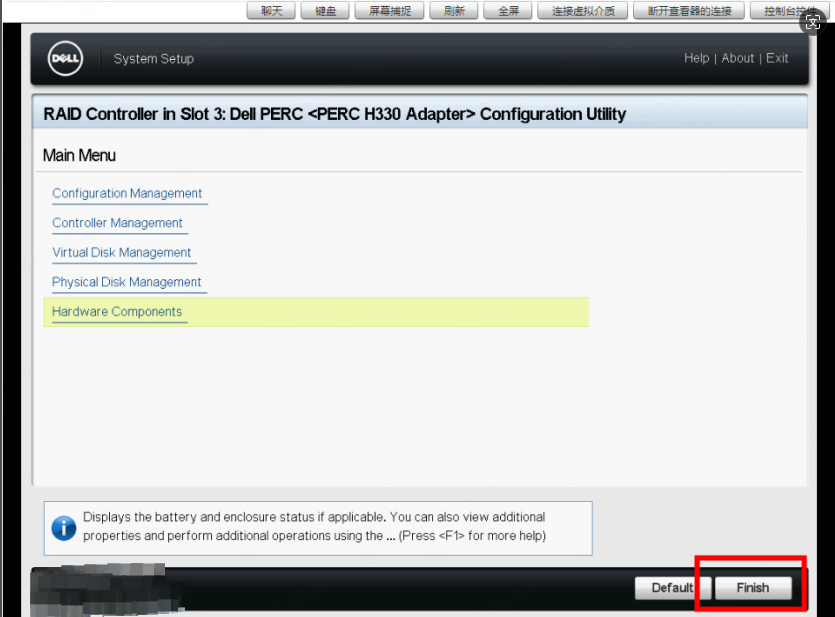

点击【Finish】完成RAID 5及热备盘设置。

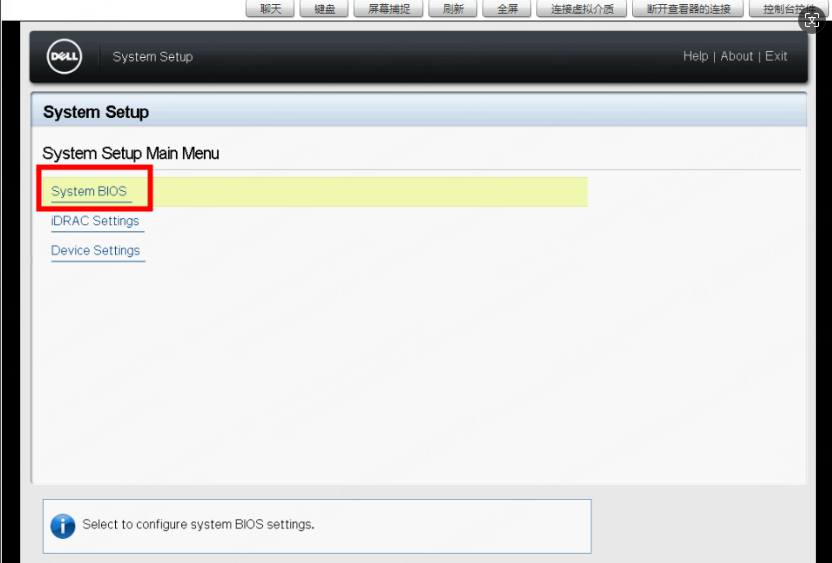

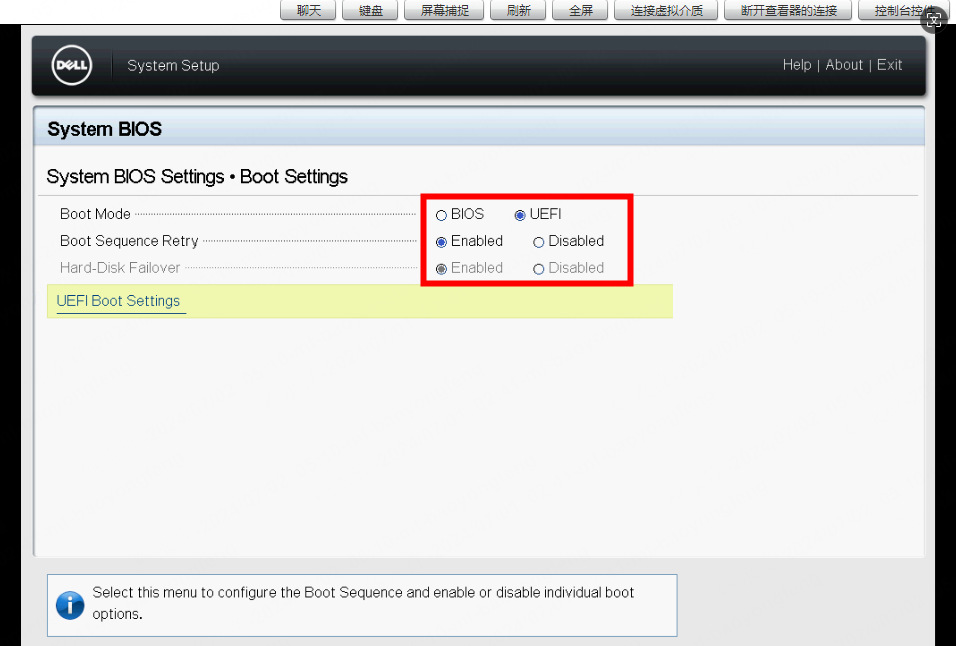

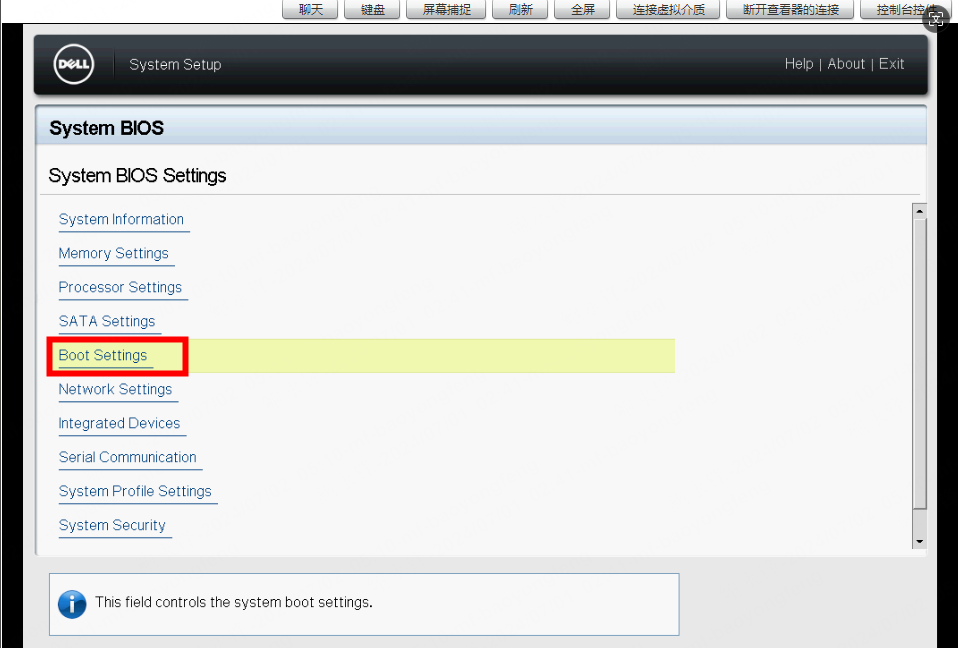

本文使用【虚拟控制台】的【虚拟介质】进行部署ESXI，如需使用U盘安装系统但无法正常找到可以设置UEFI格式，设置如下：

安装Esxi8.0

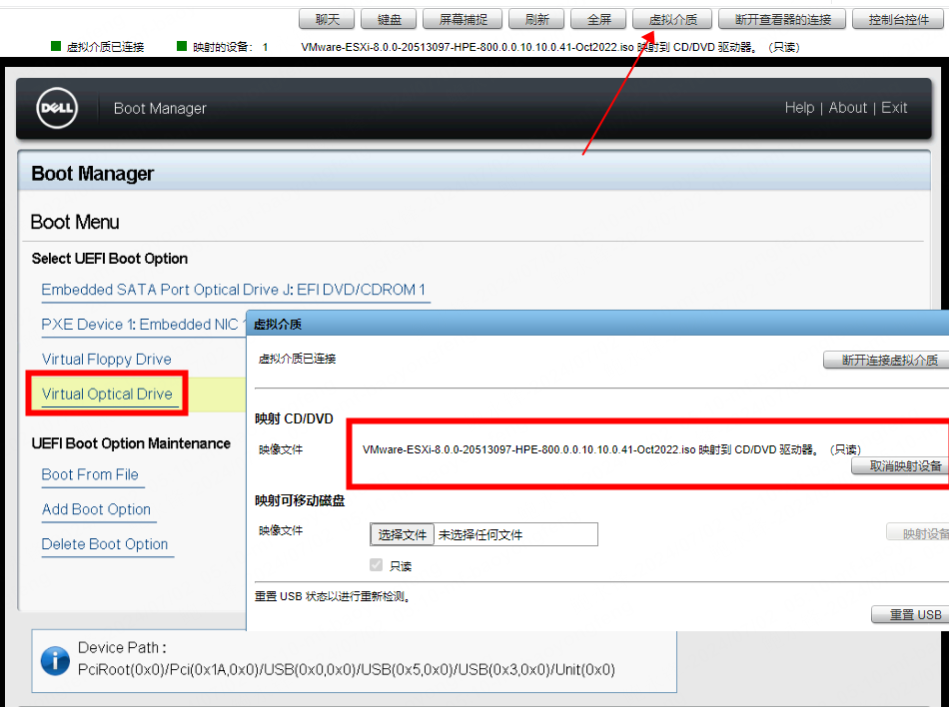

此时服务器将重新回到开机界面，按F11【Boot Manager】。在【虚拟控制台】，点击【虚拟介质】，点击已下载Esxi8.0.iso文件后进行映射。映射后回到【Boot Manager】，选择【Virtual Optical Drive】，此时会重启，进入Esxi 8.0的安装界面。

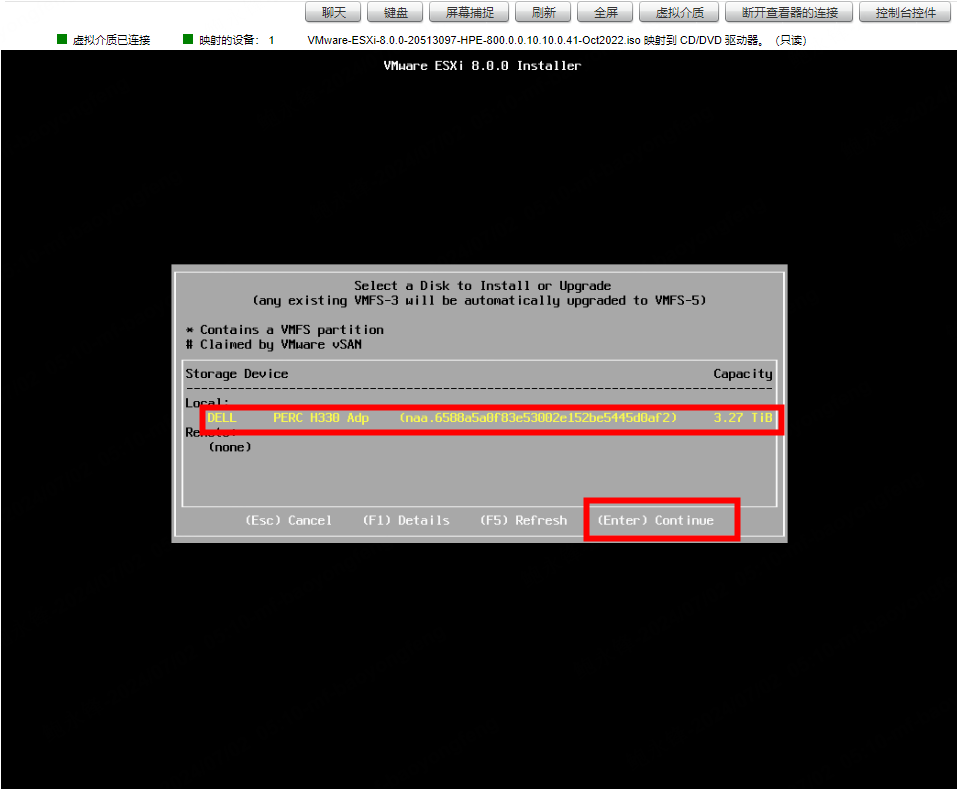

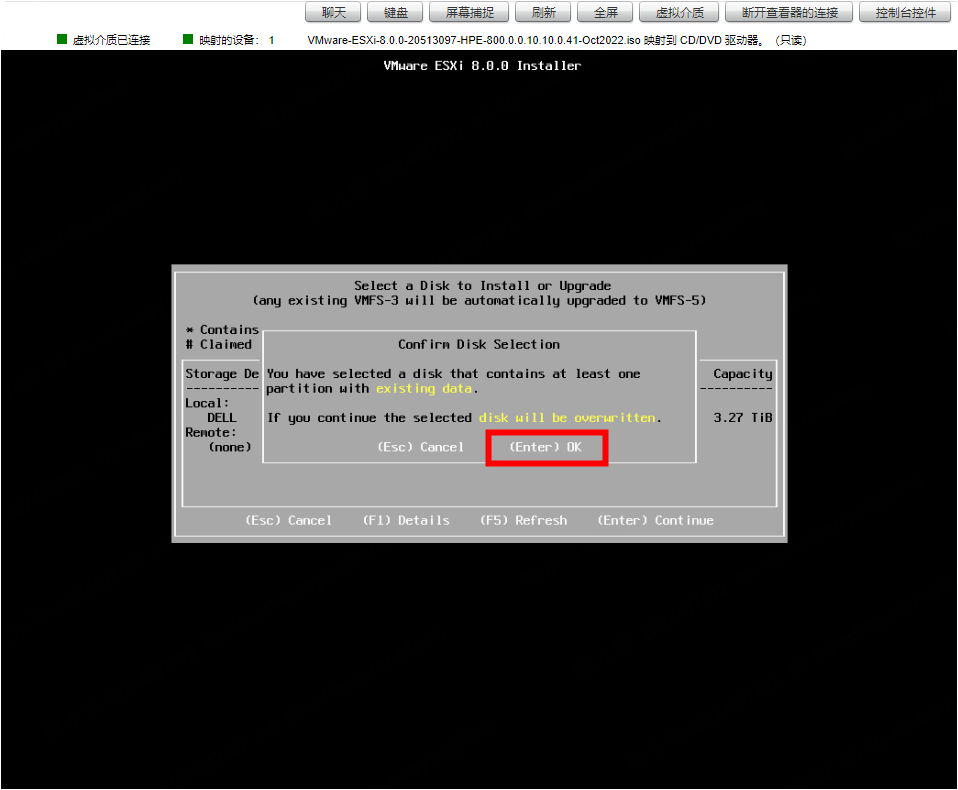

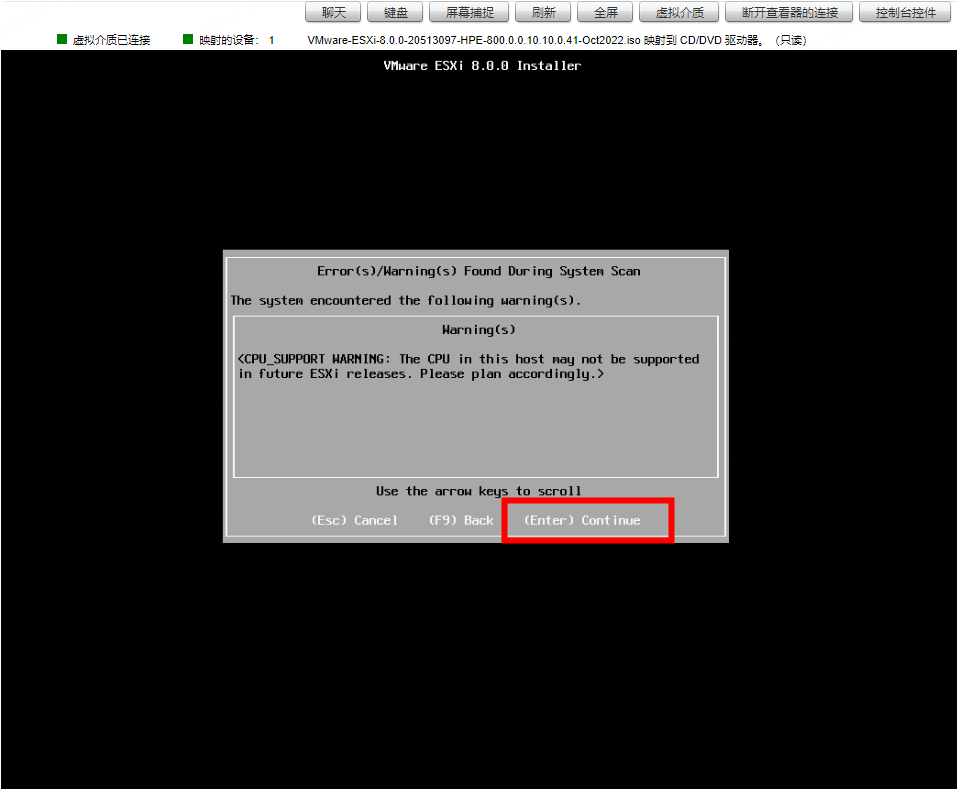

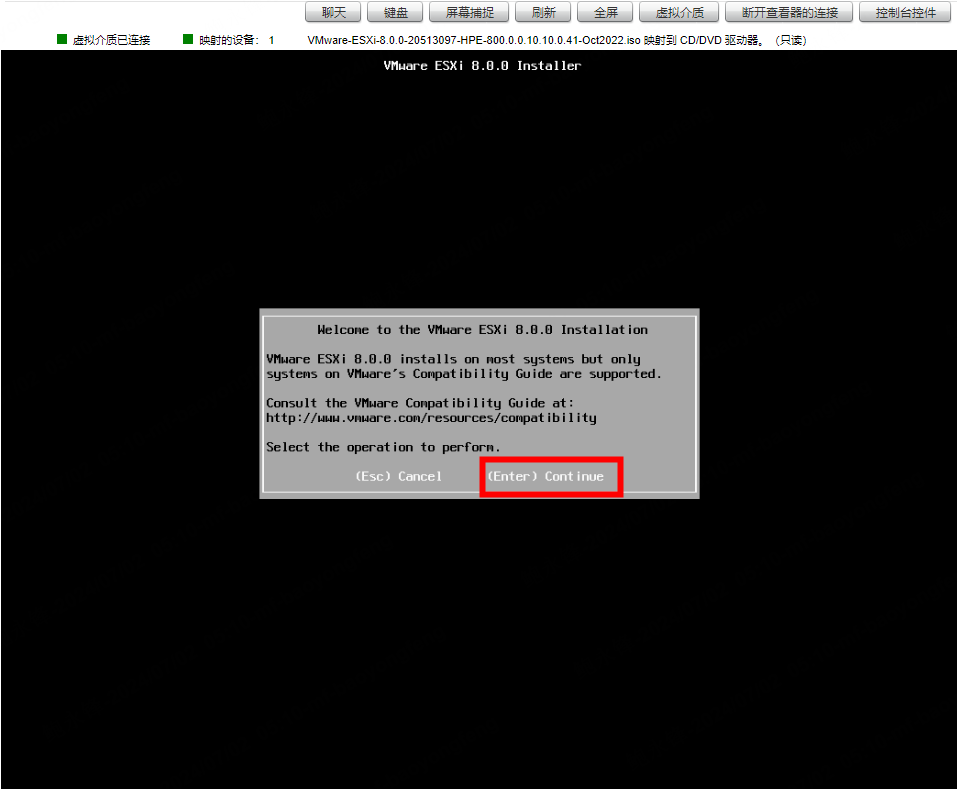

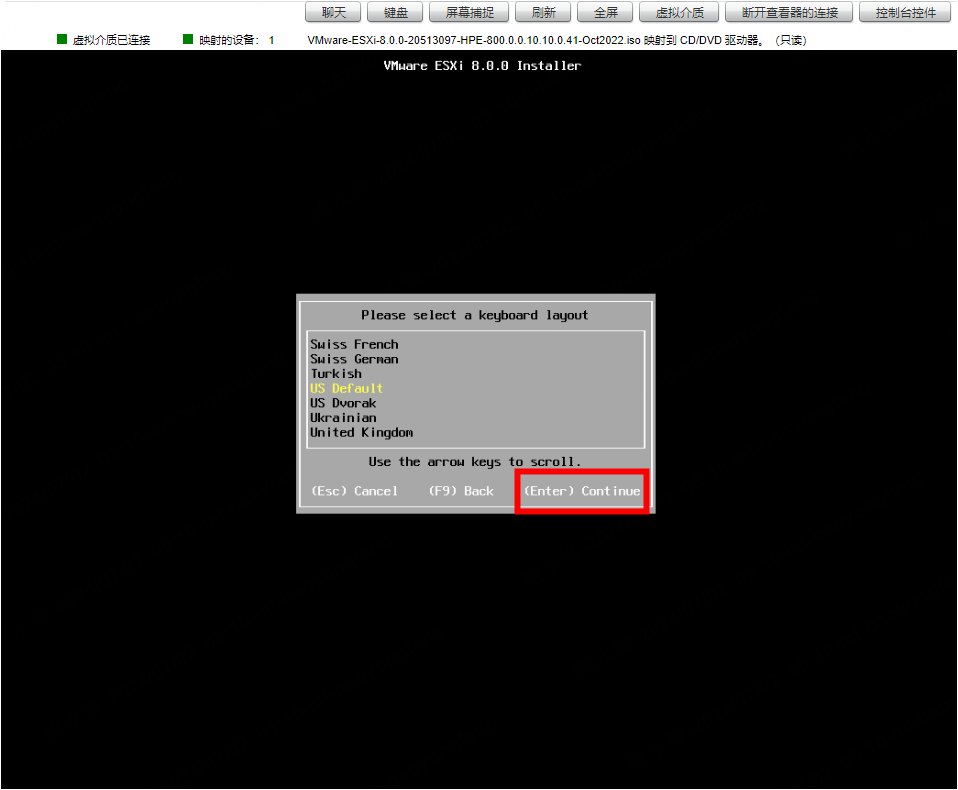

安装按照下面步骤进行操作：

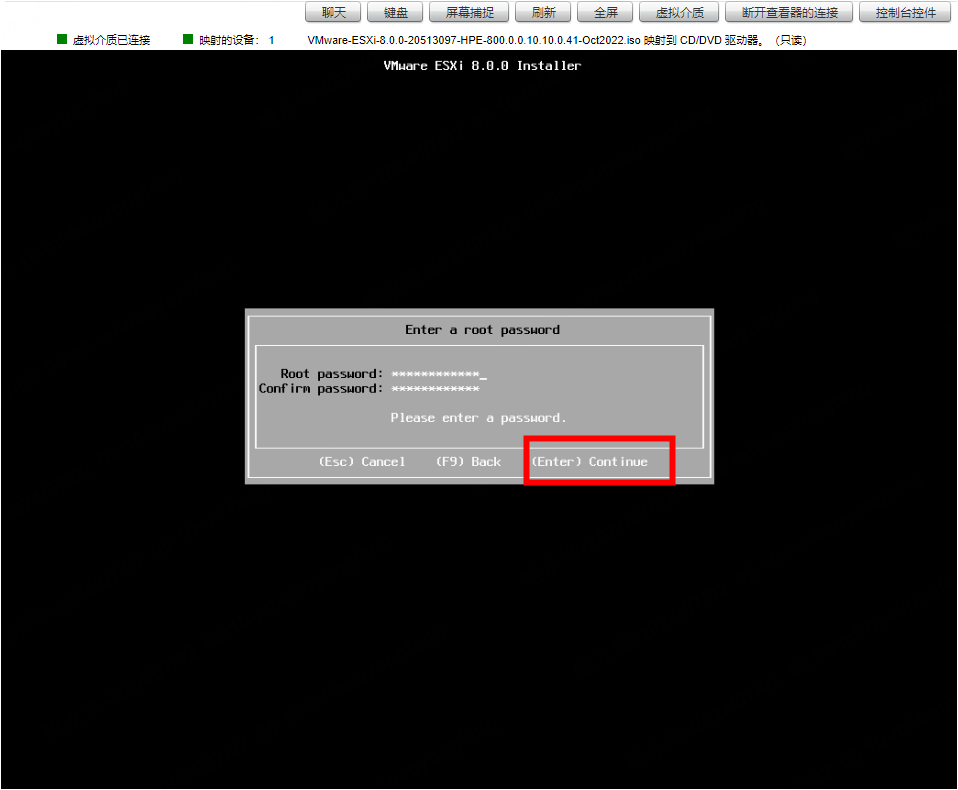

设置密码需注意密码强度，需使用大小写加特殊字符方可通过。

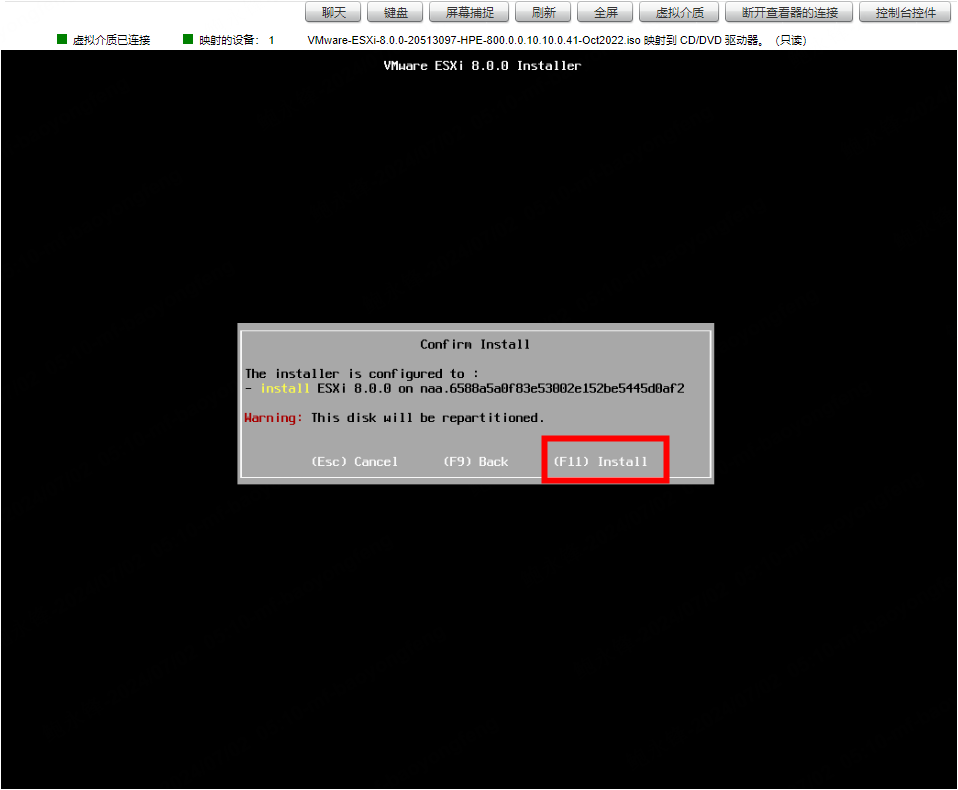

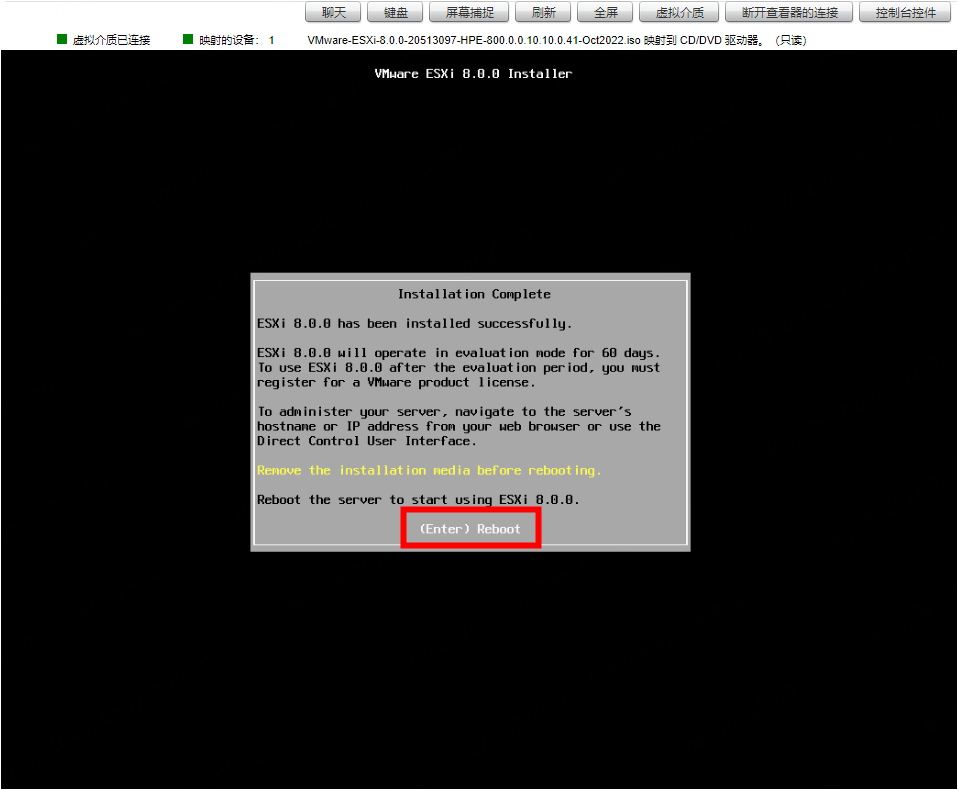

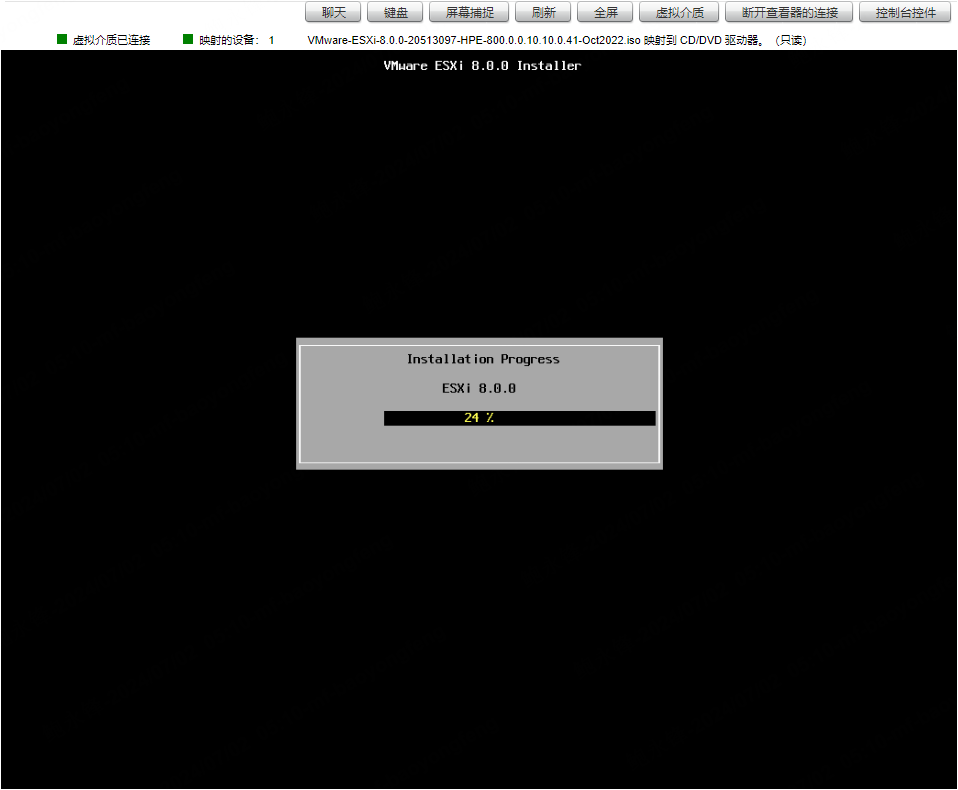

执行到此步骤时，将进入安装阶段，直至最后的【Reboot】。

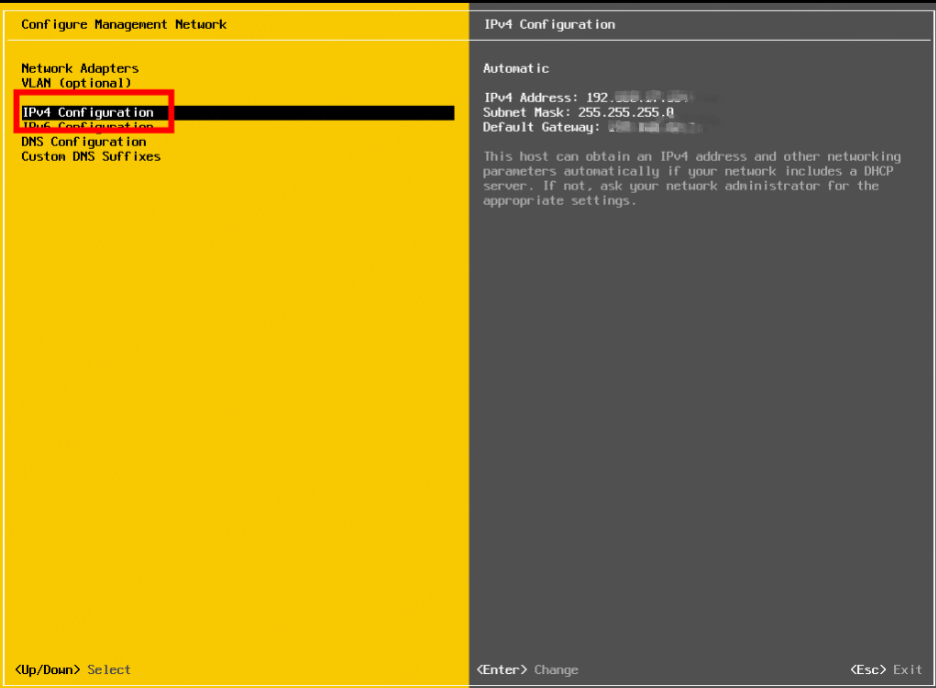

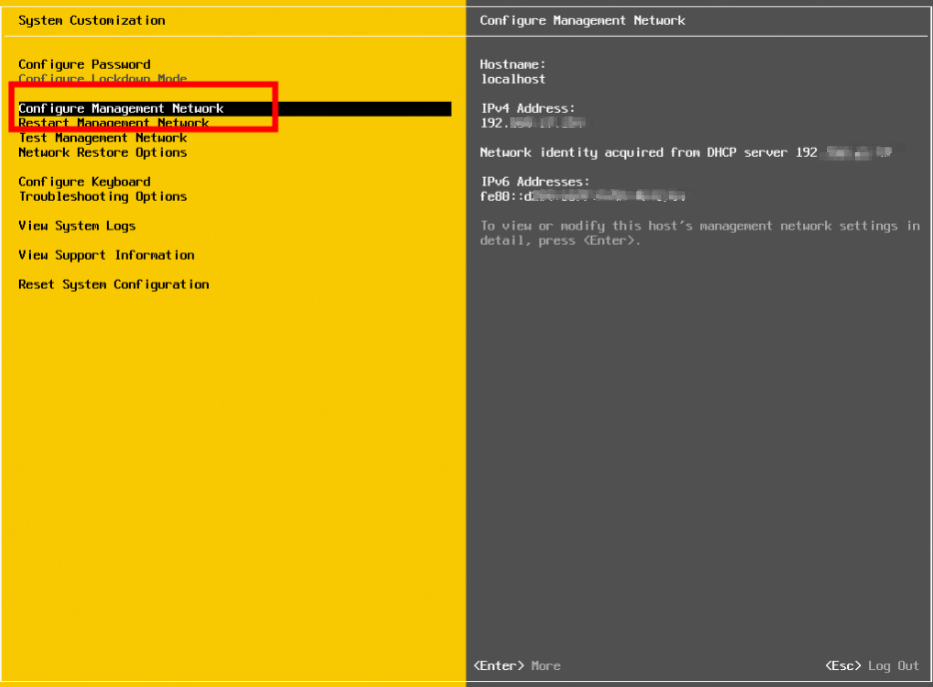

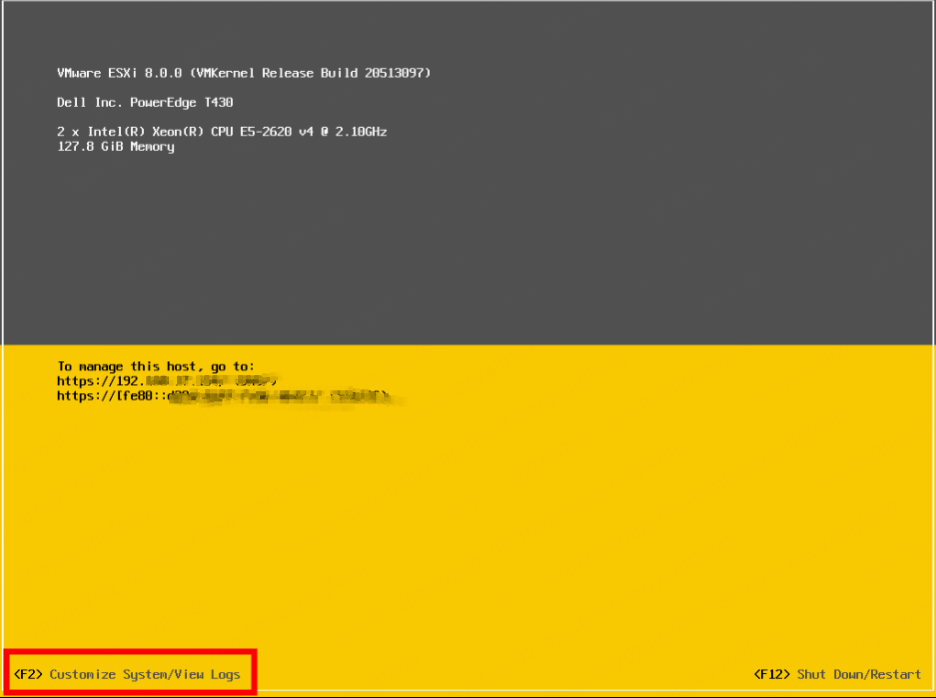

重启后将进入以下界面，此时https://X.X.X.X为Esxi 8.0的WEB管理地址，进入后按F2，输入Esxi密码后将IP地址进行固定。

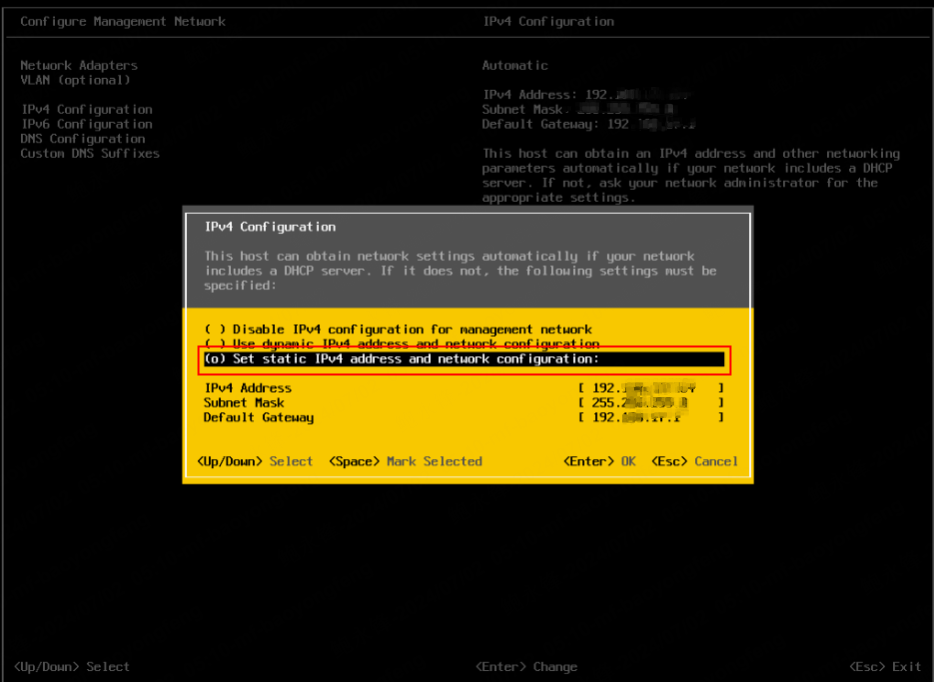

使用空格选中【Set Static IPV4 address and network configuration】后回车
